ДЗ 7: Клапан предохранительный

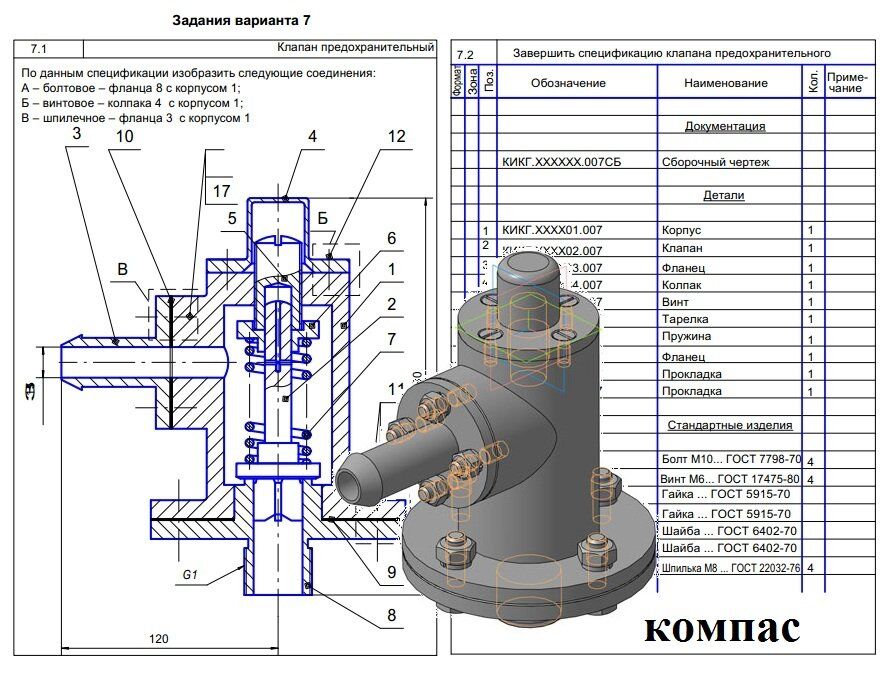

Клапан предохранительный КИКГ.ХХХХХХ.007 ЧЕРТЕЖ
Предохранительные клапаны предназначены для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и систем путем сброса рабочей среды.
Клапан состоит из корпуса 1, в нижней части которого установлен фланец 8. Фланец крепится к корпусу болтами 11, шайбами и гайками. В цилиндрическое отверстие фланца 8 входит клапан 2, который торцевой плоскостью цилиндрического буртика упирается в торцевую плоскость верхней части фланца. В торец цилиндрического буртика клапан 2 упирается пружина 7, регулируемая винтом 5, упирающимся в тарелку 6. Колпак 4 крепится к корпусу 1 винтами 12. Фланец 3 соединен с корпусом при помощи шпилек 17, шайб и гаек. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 8 под клапаном 2, давит на него. Клапан 2, сжимая пружину 7, открывает отверстие, и избыточная жидкость через отверстие во фланце 3 сливается по трубопроводу (трубопроводы на чертеже не изображены). Герметичность соединения корпуса 1 и фланцев 3 и 8 осуществляется прокладками 9 и 10.

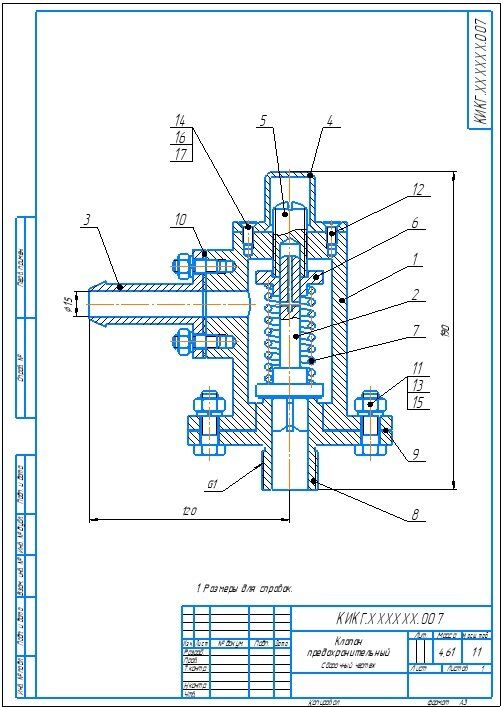

Клапан предохранительный КИКГ.ХХХХХХ.007 сб
Клапан предохранительный КИКГ.ХХХХХХ.007 спецификация
Клапан предохранительный КИКГ.ХХХХХХ.007 3д модель
Клапан предохранительный КИКГ.ХХХХХХ.007 чертежи
Корпус КИКГ.ХХХХ01.007
Клапан КИКГ.ХХХХ02.007
Фланец КИКГ.ХХХХ03.007
Колпак КИКГ.ХХХХ04.007
Винт КИКГ.ХХХХ05.007
Тарелка КИКГ.ХХХХ06.007
Пружина КИКГ.ХХХХ07.007
Фланец КИКГ.ХХХХ08.007
Прокладка КИКГ.ХХХХ09.007
Прокладка КИКГ.ХХХХ10.007

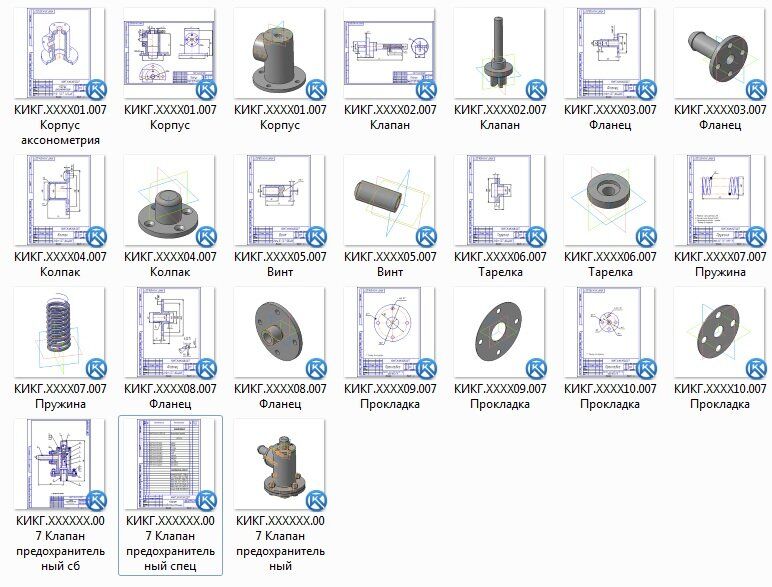

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
