ДЗ: Вентиль проходной ступенчатый вариант 26

Вентиль проходной ступенчатый. Вариант 26 ЧЕРТЕЖ

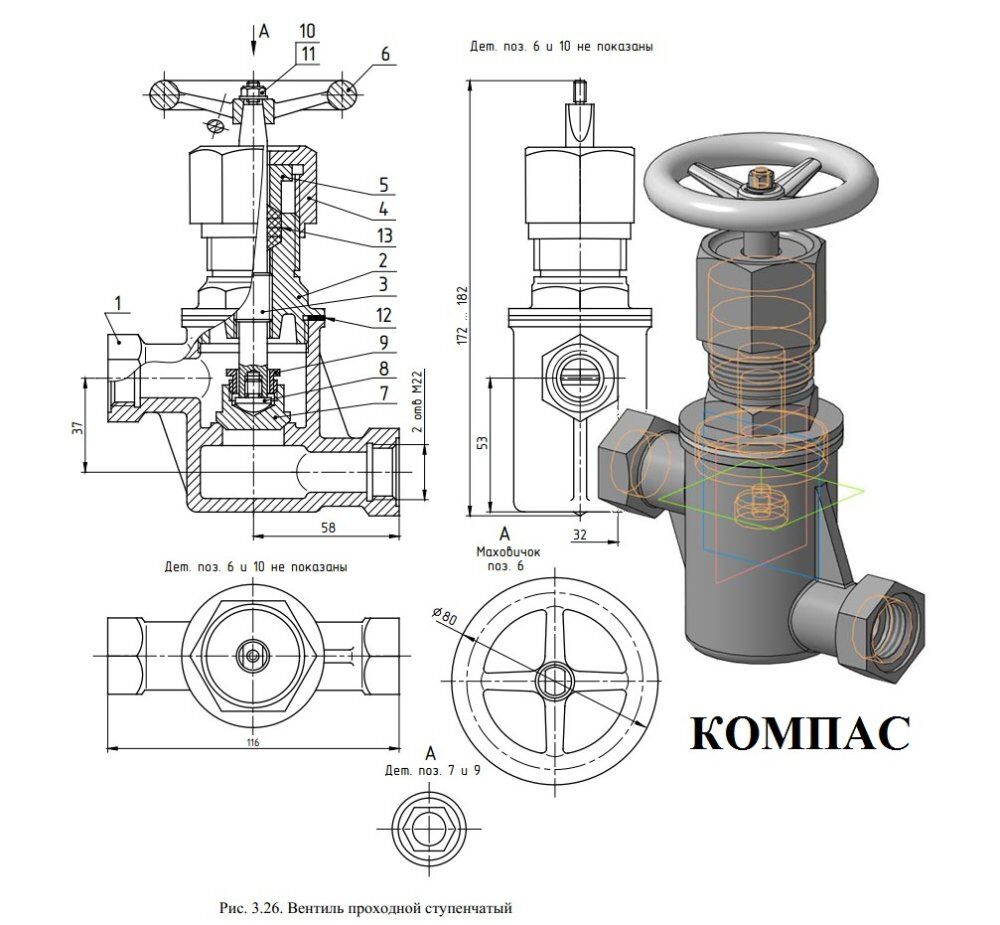

Вентиль (рис. 3.26) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы (не изображены) посредством внутренней резьбы М22, выполненной в приливах корпуса 1 слева и справа.
Входное (справа) и выходное (слева) отверстия, выполненные в приливах корпуса, перекрывает клапан 7, прижатый к конической кромке отверстия в перегородке. Клапан удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством резьбовой втулки 9, ввинченной в клапан сверху. Шпиндель упирается в клапан посредством ввинченной в него полусферической пяты 8. Верхняя полость корпуса, в которой находится клапан, закрыта ввинчиваемой до упора в прокладку 12 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность этого соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 13 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Для приведения шпинделя 3 во вращение усилием руки, на его верхнем конце установлен маховичок 6, посаженный посредством лысок (наклонных к оси плоских срезов) и удерживаемый шестигранной гайкой 10 М5 (ГОСТ 5915-70) и шайбой 11 (ГОСТ 11371-78).

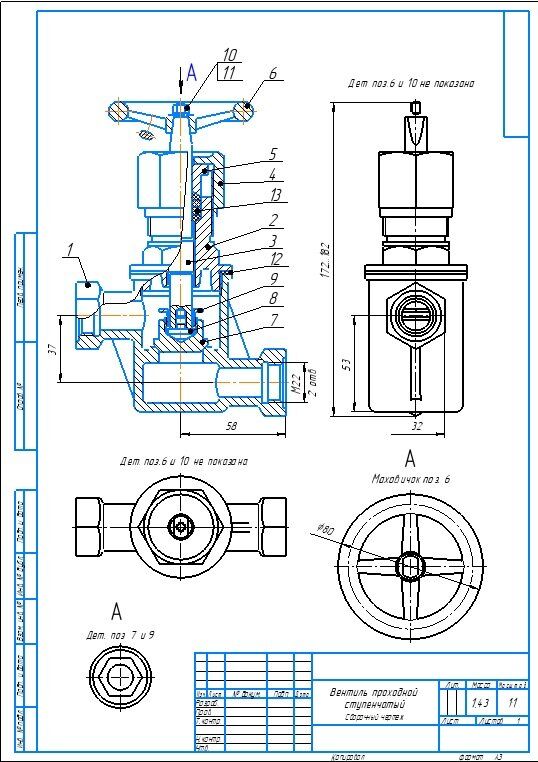

Вентиль проходной ступенчатый. Вариант 26 сб
Вентиль проходной ступенчатый. Вариант 26 спецификация
Вентиль проходной ступенчатый. Вариант 26 3d сборка

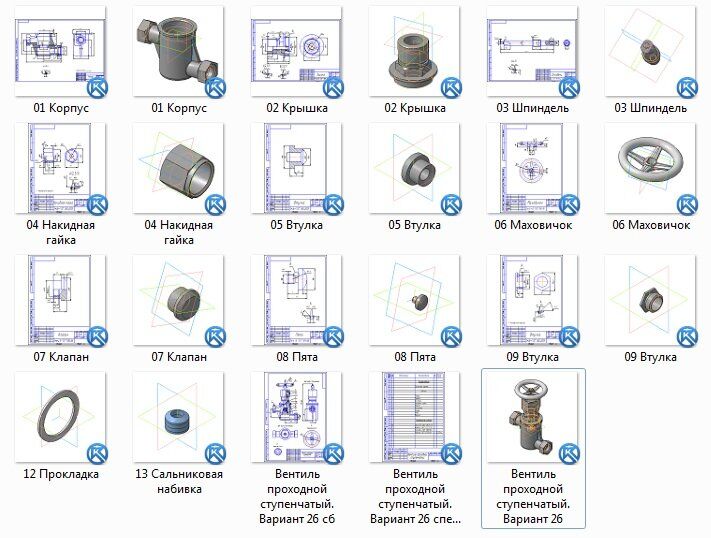

Вентиль проходной ступенчатый. Вариант 26 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Накидная гайка
05 Втулка
06 Маховичок
07 Клапан
08 Пята
09 Втулка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
