ДЗ: Вентиль ввертной угловой вариант 25

Вентиль ввертной угловой. Вариант 25 ЧЕРТЕЖ

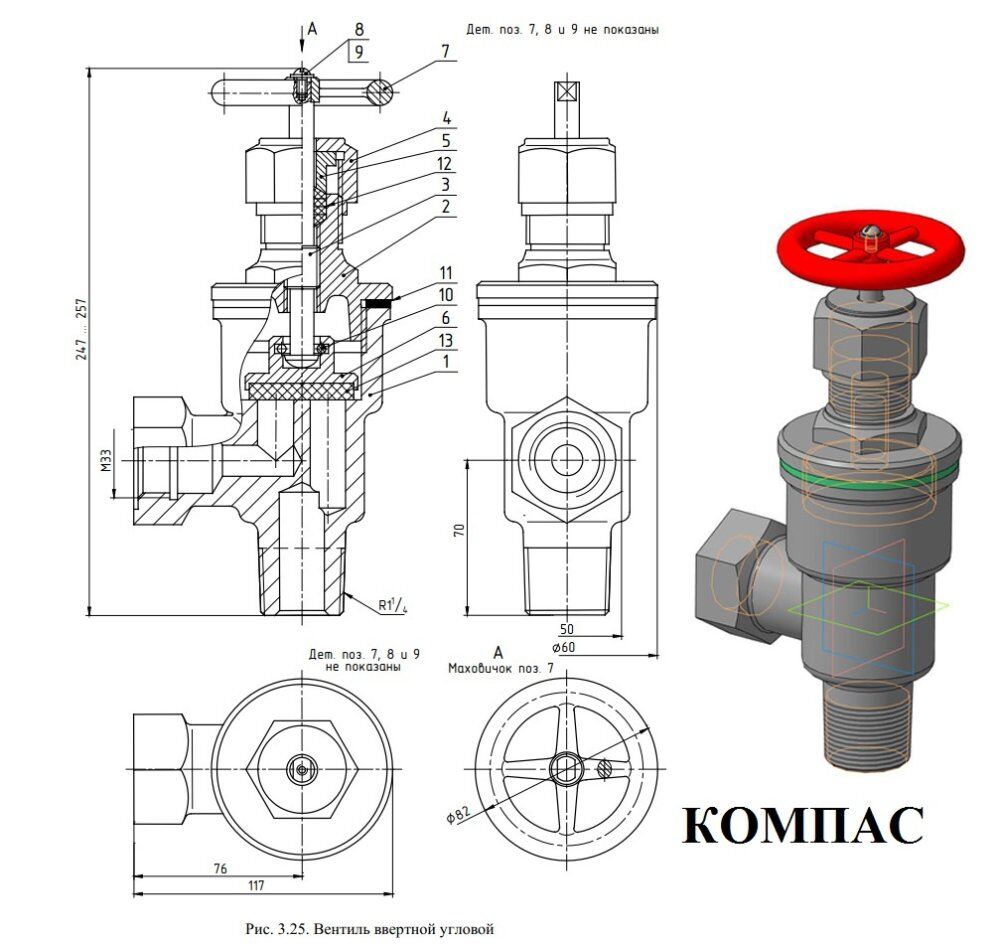

Вентиль (рис. 3.25) предназначен для управляемого перекрытия потока жидкости. Его вворачивают трубной конической резьбой R11/4 в отверстие емкости (не изображена).
Отвод жидкости от вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством внутренней метрической резьбы М33. Входное и выходное отверстия выведены в полость корпуса через плоское дно корпуса, к которому прижат клапан 6, герметично их запирающий посредством прокладки 13 из паронита (ГОСТ 481-80).
Клапан удерживают в нужном положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством стопорного внутреннего разрезного кольца 10 круглого сечения (DIN 7993 B). Сверху полость корпуса закрыта ввинчиваемой до упора в прокладку 11 (ГОСТ 15180-86) крышкой 2. Прокладка 11 обеспечивает герметичность соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 11 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Для приведения шпинделя 3 во вращение усилием руки, на его верхнем конце установлен маховичок 7, посаженный посредством двух параллельных лысок и удерживаемый винтом М5 с полукруглой головкой 8 (ГОСТ 17473-80) и шайбой 9 (ГОСТ 11371-78).

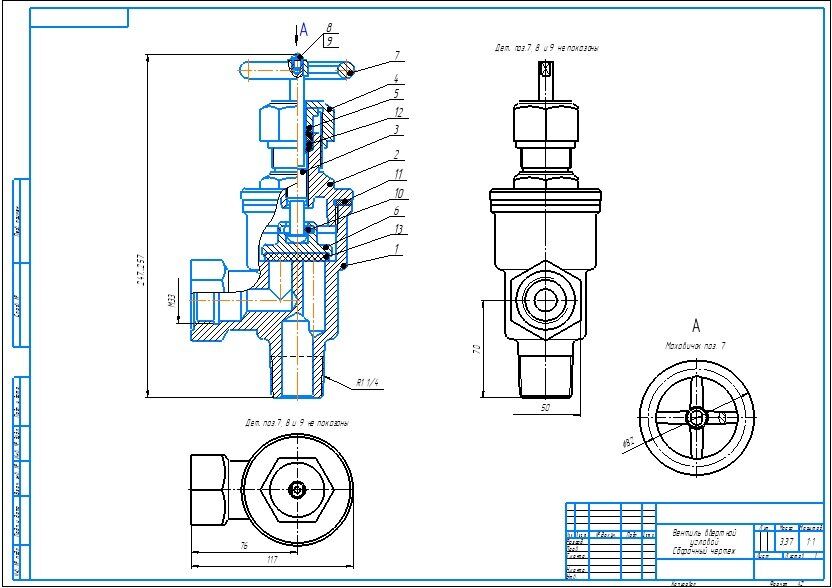

Вентиль ввертной угловой. Вариант 25 сб
Вентиль ввертной угловой. Вариант 25 спецификация
Вентиль ввертной угловой. Вариант 25 3d сборка
Вентиль ввертной угловой. Вариант 25 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Гайка накидная
05 Втулка
06 Клапан
07 Маховичок

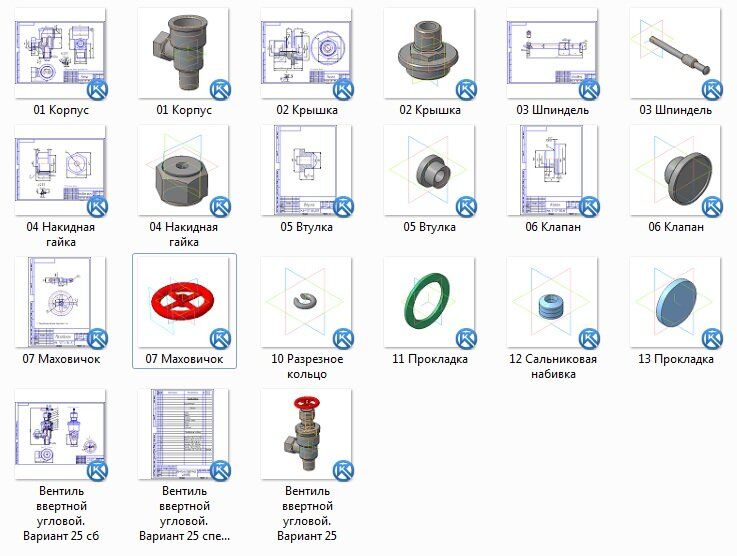

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
