ДЗ: Домкрат опорный вариант 12

Домкрат опорный. Вариант 12 ЧЕРТЕЖ

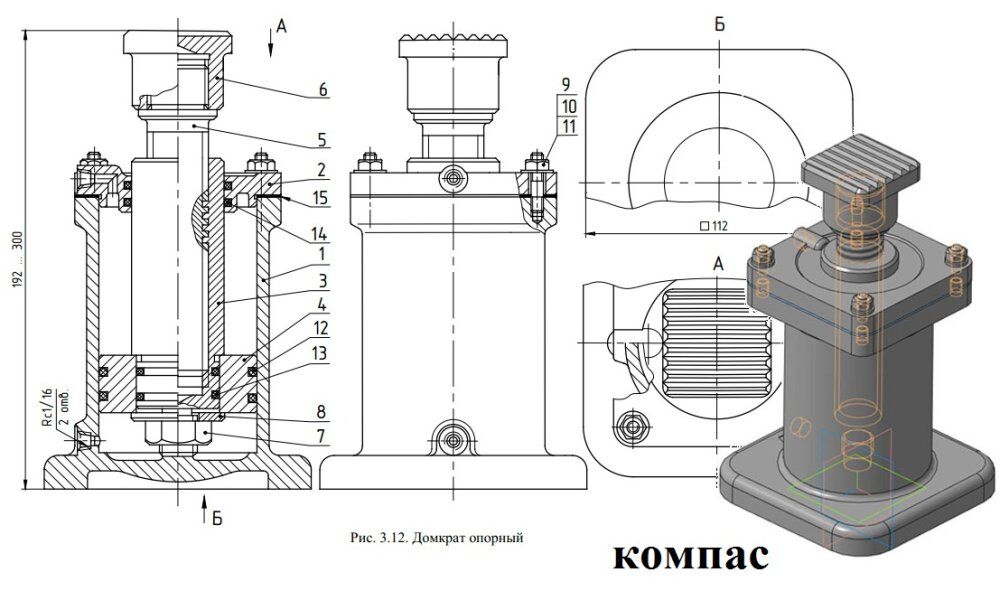

Домкрат (рис. 3.12) предназначен для противодействия силе тяжести, например, при подъеме грузов. Нагрузка воспринимается штоком 3 через рифленую квадратную пяту 6 и несущий ее грузовой винт 5, и далее передается на корпус 1. Подавая жидкость под давлением в нижнюю полость корпуса (под поршень 4, посаженый на нижний конец штока и закрепленный на нем гайкой 7 М16 (ГОСТ 5915-70) с шайбой 8 (ГОСТ 11371-78) обеспечивают выдвижение штока и подъем груза. Но, предварительно, поместив домкрат под грузом и, вывинчивая винт 5, компенсируют (убирают) возможный зазор (люфт), пока пята 6 не упрется в груз. Жидкость поступает в полости корпуса поочередно через отверстия с конической трубной резьбой Rc1/16, выполненные в корпусе и его крышке 2; через уплотненное герметично отверстие в крышке шток выведен наружу. Поршень уплотнен в полости корпуса резиновыми кольцами 12, а шток – в отверстиях крышки 2 и поршня 4 резиновыми кольцами 13 и 14 в соответствии с ГОСТ 9833-73.
Крышка герметично притянута к торцу корпуса гайками 10 М6 (ГОСТ 5915-70) при помощи шпилек 9 М6 (ГОСТ 22032-76) и шайб 11 (ГОСТ 11371-78) через паронитовую прокладку 15 (ГОСТ 15180-86).

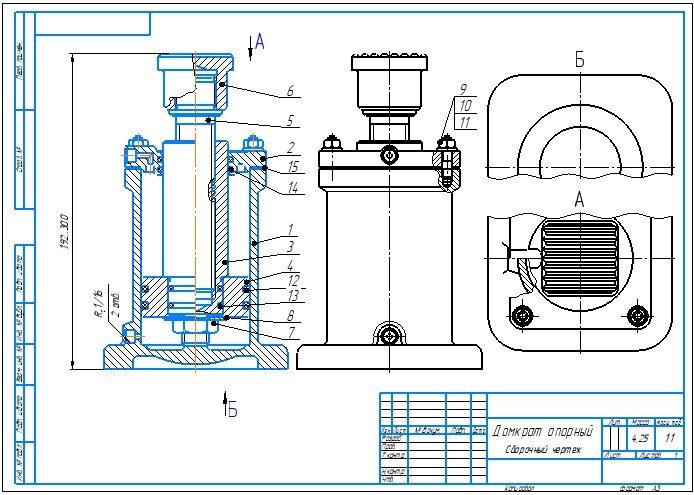

Домкрат опорный. Вариант 12 сборочный чертеж
Домкрат опорный. Вариант 12 спецификация
Домкрат опорный. Вариант 12 3d сборка
Домкрат опорный. Вариант 12 чертежи
01 Корпус
02 Крышка
03 Шток
04 Поршень
05 Винт
06 Пята

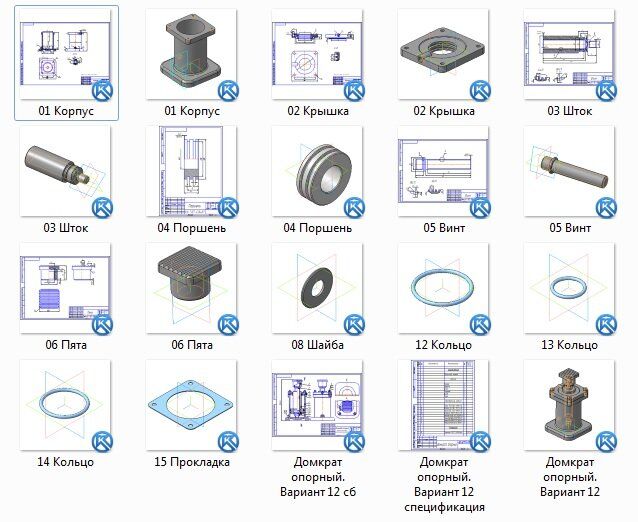

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
