ДЗ: Вентиль соосный симметричный вариант 10

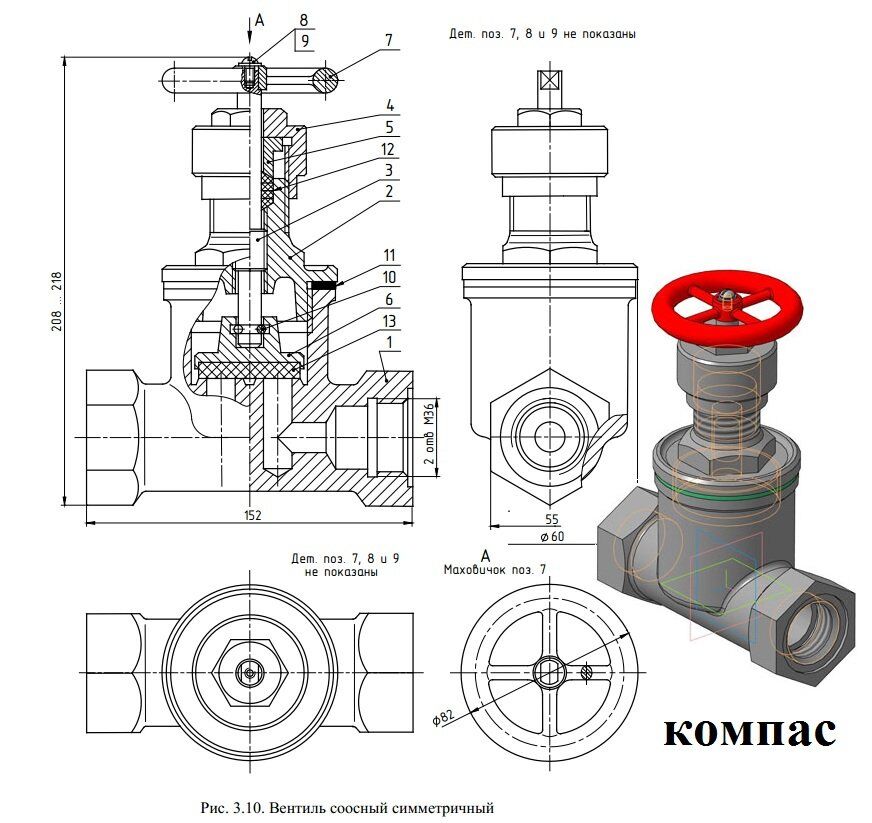

Вентиль соосный симметричный. Вариант 10 ЧЕРТЕЖ
Вентиль (рис. 3.10) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы (не изображены) посредством внутренней резьбы М36, выполненной слева и справа в отверстиях приливов корпуса 1.
Отверстия выведены в полость корпуса через плоское дно корпуса, к которому прижат клапан 6, герметично их запирающий посредством прокладки 13 из паронита (ГОСТ 481-80). Клапан удерживают в нужном положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством стопорного внутреннего разрезного кольца 10 круглого сечения (DIN 7993 B).
Сверху полость корпуса закрыта ввинчиваемой до упора в паронитовую прокладку 11 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Шпиндель 3 вращают усилием руки посредством маховичка 7, посаженного на него посредством двух параллельных лысок и удерживаемого винтом М5 с полукруглой головкой 8 (ГОСТ 17473-80) и шайбой 9 (ГОСТ 11371-78).

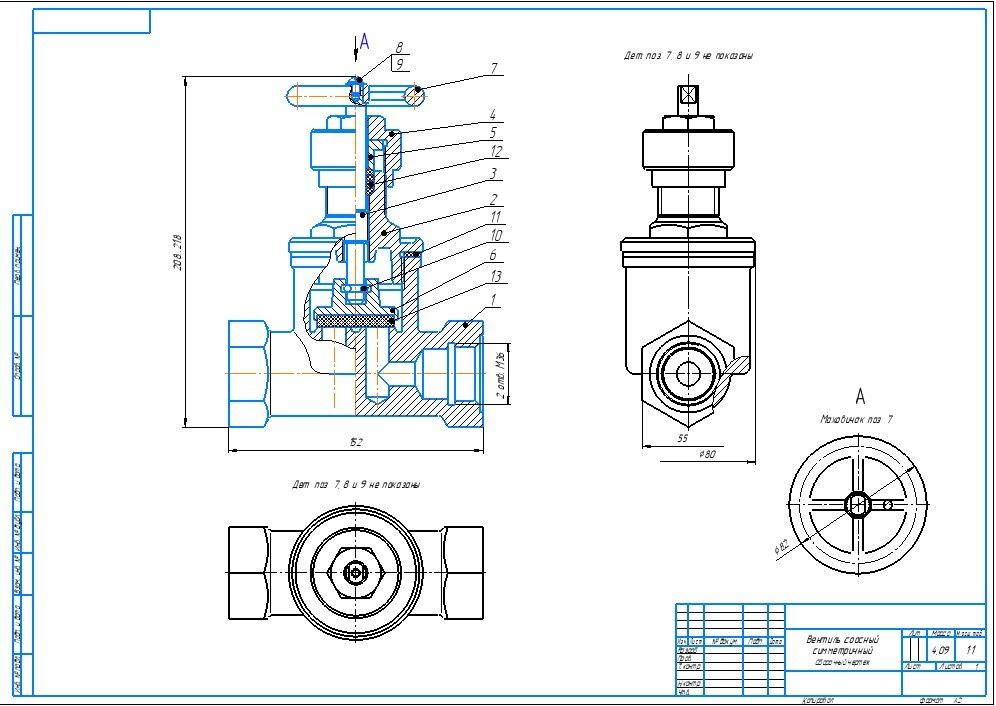

Вентиль соосный симметричный. Вариант 10 сборочный чертеж
Вентиль соосный симметричный. Вариант 10 спецификация
Вентиль соосный симметричный. Вариант 10 3d сборка

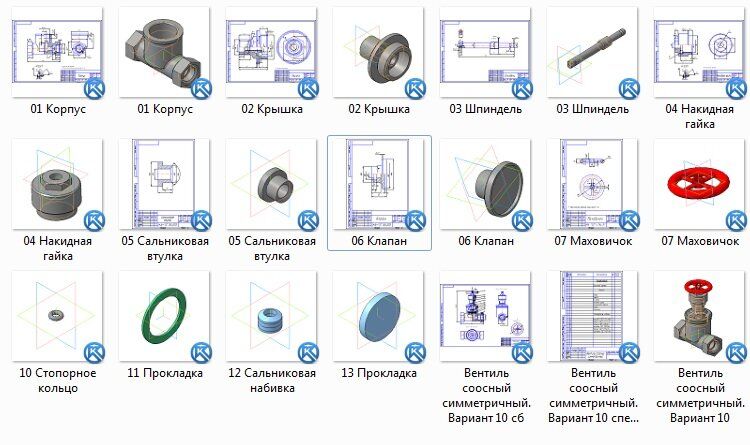

Вентиль соосный симметричный. Вариант 10 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Накидная гайка
05 Сальниковая втулка
06 Клапан
07 Маховичок
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
