ДЗ 44: Редуктор червячный

Редуктор червячный 02.022 ЧЕРТЕЖ
Червячный редуктор — механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90°. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.

Данный редуктор — одноступенчатый, червяк установлен на валу электродвигателя. Вращение с вала электродвигателя передается через червяк 15 и червячное колесо 2 на вал 11. На конце вала 11 на шпонке 25 сидит звездочка 14, которая передает вращение к рабочим органам машины.

Опорами вала 11 служат подшипники скольжения (втулки 6). Масло для смазки подшипников поступает из корпуса редуктора по смазочным канавкам, имеющимся в них. Излишки масла сбрасываются через отверстия в корпусах 8 и 12 подшипников.
Корпус редуктора имеет четыре отверстия для крепления к корпусу электродвигателя.

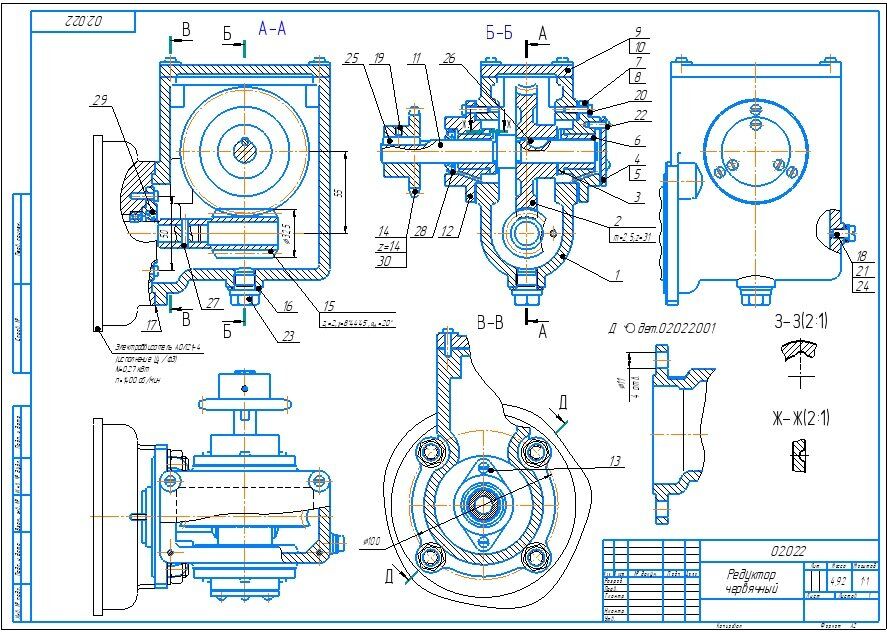

Редуктор червячный 02.022 СБ
Редуктор червячный 02.022 спецификация

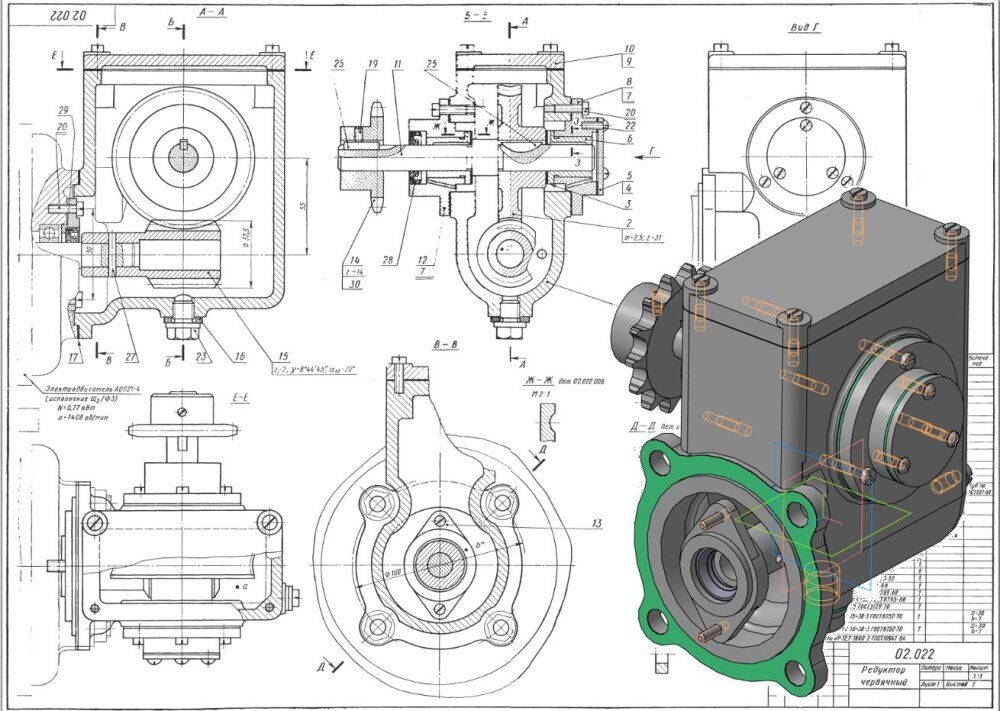

Редуктор червячный 02.022 3д сборка

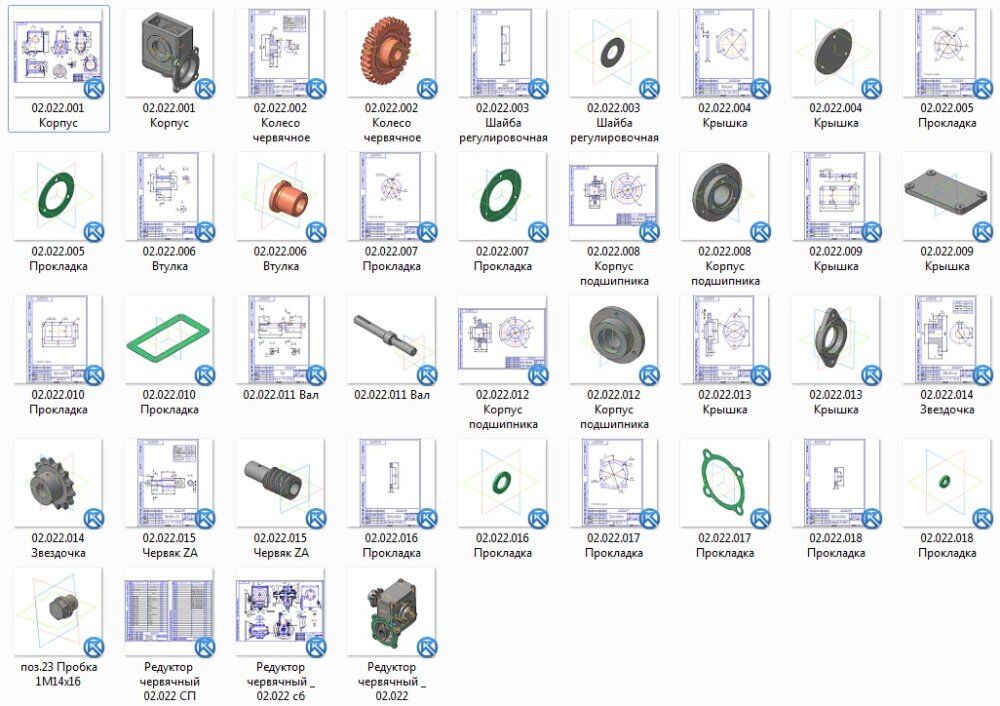

Редуктор червячный 02.022 чертежи
Корпус 02.022.001
Колесо червячное 02.022.002
Шайба регулировочная 02.022.003
Крышка 02.022.004
Прокладка 02.022.005
Втулка 02.022.006
Прокладка 02.022.007
Корпус подшипника 02.022.008
Крышка 02.022.009
Прокладка 02.022.010
Вал 02.022.011
Корпус подшипника 02.022.012
Крышка 02.022.013
Звездочка 02.022.014
Червяк ZA 02.022.015
Прокладка 02.022.016
Прокладка 02.022.017
Прокладка 02.022.018
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
