ДЗ: Насос вариант 22

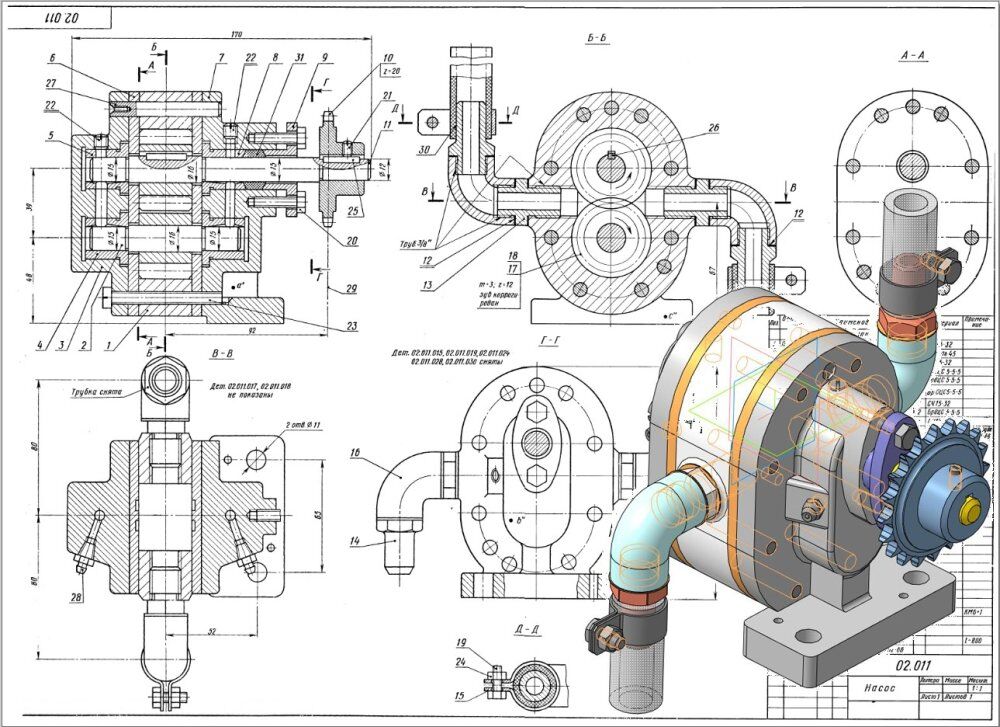

Насос 02.011 ЧЕРТЕЖ
Масляные насосы обычно применяются для смазки коробок скоростей и редукторов.
Данный насос шестеренного типа, с всасывающей и нагнетательной камерами. При вращении зубчатых колес в направлении, указанном на чертеже стрелками,
масло из всасывающей камеры захватывается свободными впадинами зубьев, переносится вдоль стенок корпуса и в месте зацепления выдавливается в нагнетательную камеру. Герметичность камер обеспечивается тщательной обработкой торцовых поверхностей зубчатых колес, корпуса, прокладок и крышек. На торцовых станках деталей 6 сделаны выемки, облегчающие вход и выход масла из впадин зубьев колес в пределах зоны зацепления.
Ведущее зубчатое колесо сидит на валу 11 на шпонке 26. Вращение на вал 11 передается через звездочку 10, которая закреплена на валу шпонкой 25 и установочным винтом 21. Ведомое зубчатое колесо 17 свободно сидит на
оси 2. Зубчатые колеса насоса имеют небольшое количество зубьев, поэтому они выполнены с корригированными зубьями (для устранения подреза ножки зуба).
Ось 2 и вал 11 вращаются в подшипниках скольжения, которые смазываются через масленки 28. Крышка 3 насоса и корпус 1 крепятся к стойке 7 винтами 23. Контрольные штифты 27 предохраняют детали от взаимного смещения. При разборке насоса штифты 27 вытаскивают с помощью стержня, который ввертывают в резьбовые отверстия штифтов.

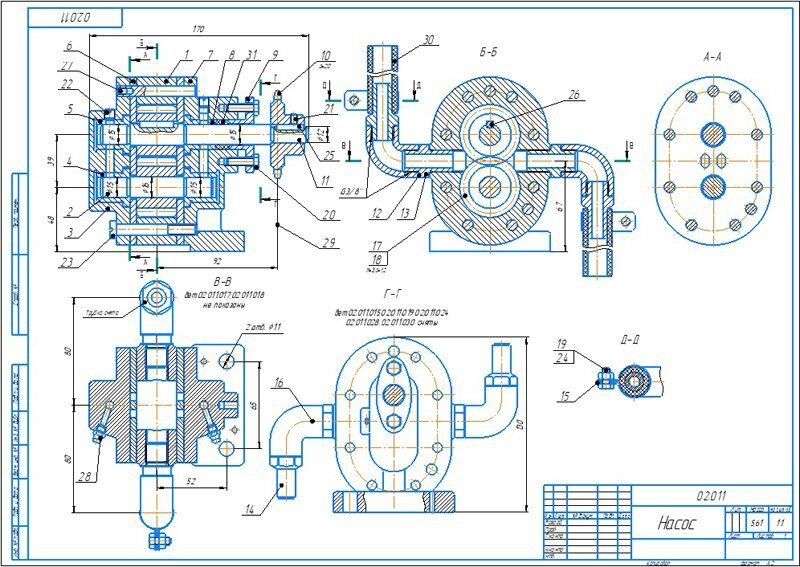

Насос 02.011 сб
Насос 02.011 спецификация
Насос 02.011 3d модель
Насос 02.011 чертежи
Корпус 02.011.001
Ось 02.011.002
Крышка 02.011.003
Втулка 02.011.004
Втулка 02.011.005
Прокладка 02.011.006
Стойка 02.011.007
Втулка 02.011.008
Фланец 02.011.009
Звездочка 02.011.010
Вал 02.011.011
Прокладка 02.011.012
Штуцер 02.011.013
Наконечник 02.011.014
Хомут 02.011.015
Угольник 02.011.016
Колесо зубчатое 02.011.017
Колесо зубчатое 02.011.018

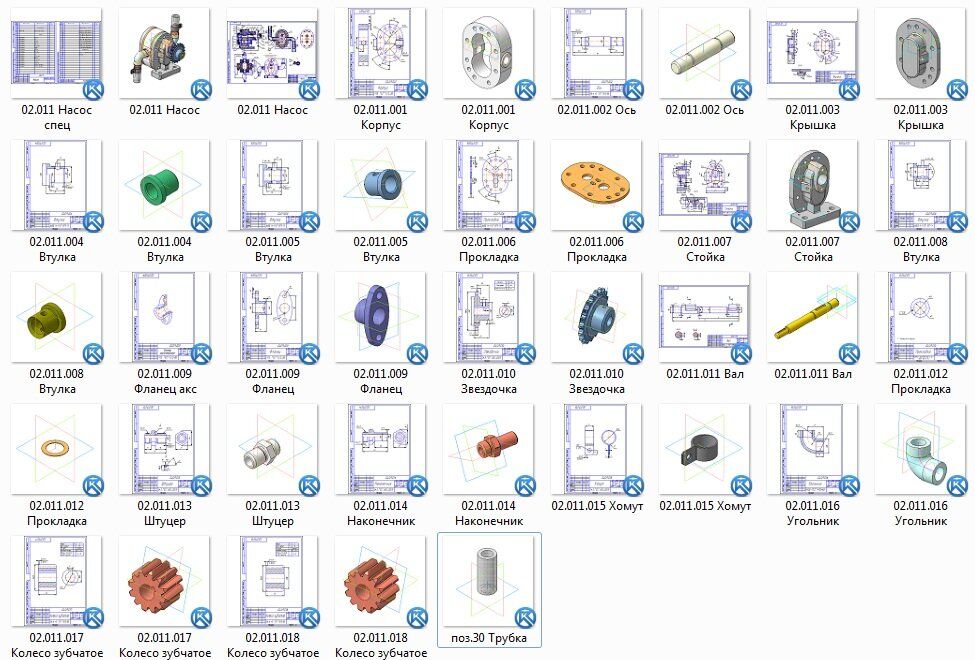

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
