ДЗ 43: Ролики тянущие

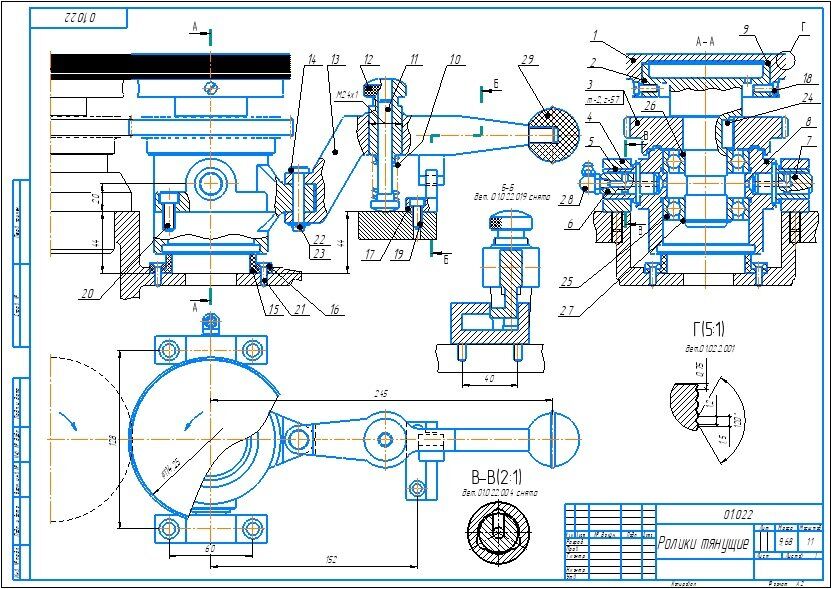

Ролики тянущие 01.022 ЧЕРТЕЖ
Для упаковки многих видов продукции применяется полиэтиленовая пленка. Пленка должна подаваться к рабочему месту натянутой. Для этого предназначены тянущие ролики — ролик 1, закрепленный на валу 2 винтами 18, и ролик, показанный на чертеже условно.
Ролики вращаются в направлении, указанном стрелками, и тянут пленку. Чтобы пленка не проскальзывала, на роликах сделаны канавки. Дли регулировки положения ролика по высоте служит прокладка 9. Вращение тянущим роликам передается через зубчатое колесо 3, сидящее на валу 2 на шпонке 24. Вал установлен в шарикоподшипниках 25 и 26, смонтированных в корпусе 8.
Расстояние между роликами регулируется поворотом корпуса 8 относительно осей 6 и 7 на Некоторый угол. Оси 6 и 7 установлены в подшипниках 4, которые крепятся к станине машины винтами 20. Корпус 8 можно повернуть с помощью рычага 13, соединенного с корпусом осью 14. Положение рычага устанавливается регулировочной втулкой 12 и пружиной 10. Если необходимо ролики раздвинуть на большее расстояние, то крючок рычага 13 заводится за выступ запора 17, укрепленного на станине машины.
Смазка к шарикоподшипникам и трущимся поверхностям втулок 5 подается через масленку 28 и смазочные канавки осей 6 и 7.
Ролики тянущие 01.022 СБ
Ролики тянущие 01.022 спецификация

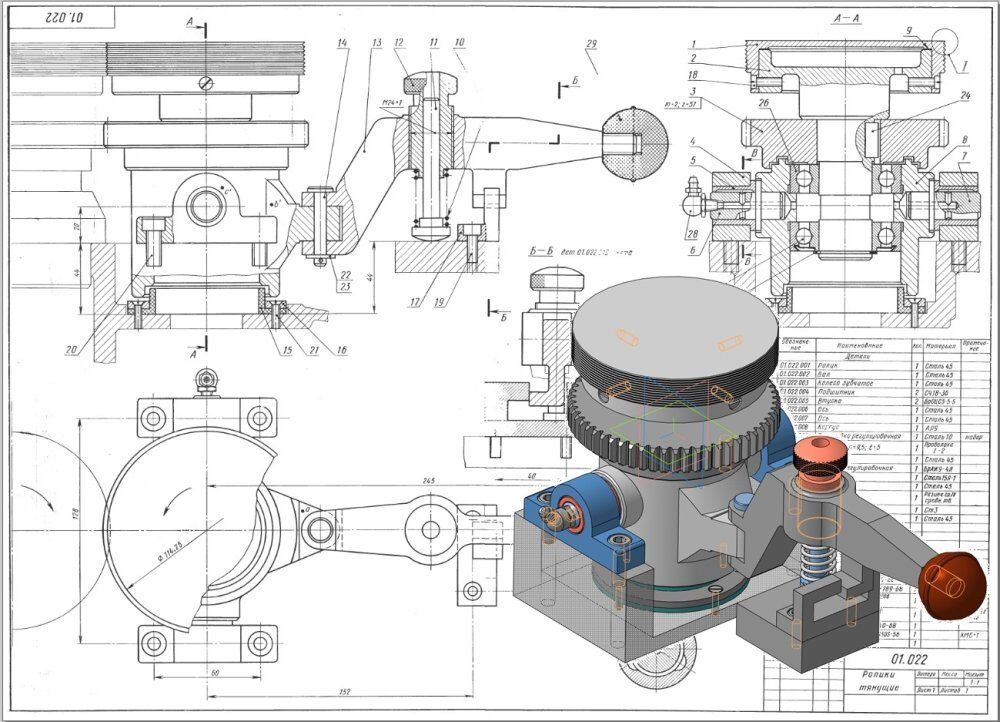

Ролики тянущие 01.022 3d сборка
Ролики тянущие 01.022 чертежи
Ролик 01.022.001
Вал 01.022.002
Колесо зубчатое 01.022.003
Подшипник 01.022.004
Втулка 01.022.005
Ось 01.022.006
Ось 01.022.007
Корпус 01.022.008
Прокладка регулировочная 01.022.009
Пружина 01.022.010
Палец 01.022.011
Втулка регулировочная 01.022.012
Рычаг 01.022.013
Ось 01.022.014
Манжета 01.022.015
Кольцо 01.022.016
Запор 01.022.017

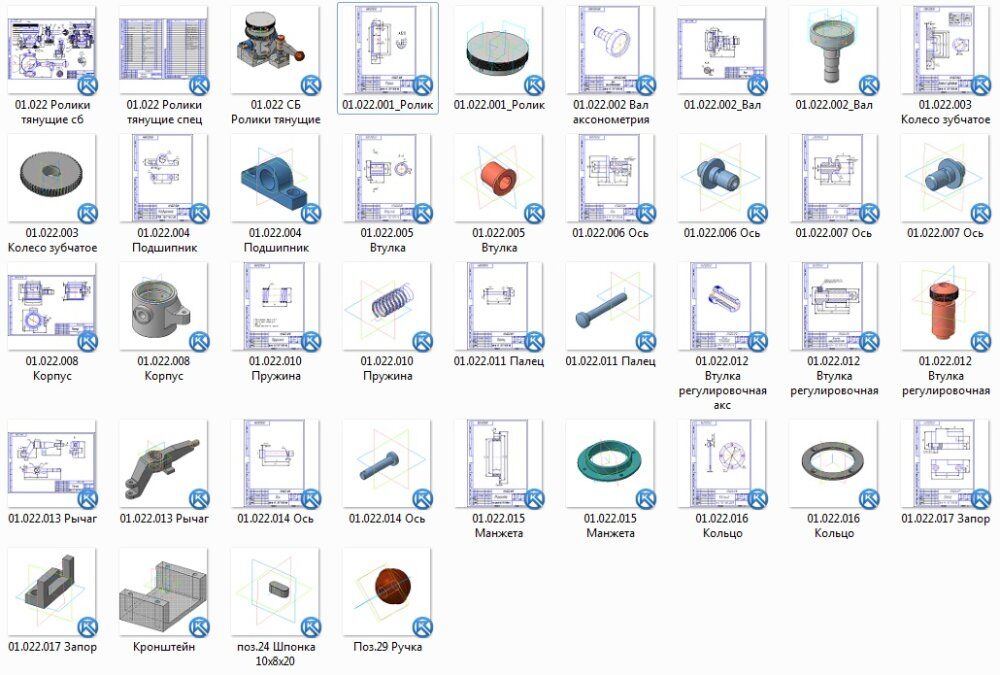

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
