ДЗ 15: Вариатор

Вариатор 01.008 ЧЕРТЕЖ
Вариатор механизм, передающий вращение от одного вала машины к другому и позволяющий плавно изменять скорость вращения ведомого вала.
Данный вариатор бесступенчатая клиноременная передача. Регулирование скорости вращения вала редуктора осуществляется за счет раздвижного ведущего шкива, находящегося на валу электродвигателя.
Раздвижной шкив состоит из двух конических дисков 1 и 12, которые перемещаются относительно друг друга вдоль оси по шпонкам 10. Расходятся диски под действием ремня 22, а сближаются под действием пружины 2, тем самым изменяя диаметр ведущего шкива. Натяжение пружины 2 регулируется гайкой 3.
Электродвигатель установлен на салазках (на чертеже не показаны), что позволяет регулировать межосевое расстояние ведущего и ведомого шкивов. Такая регулировка обеспечивает использование ремня постоянной длины при изменении диаметра ведущего шкива и необходимое натяжение ремня.
Вращение с вала электродвигателя на вал редуктора передается через свободно сидящий па валу ведомый шкив 8 и кулачковую муфту. Кулачковая муфта состоит из двух полумуфт: кулачкового фланца 9, соединенного со шкивом 8 болтами 13, и кулачковой втулки 7, сидящей на валу редуктора на шпонках. На торцах обеих полумуфт имеется по три кулачка-выступа и по три паза между ними. Кулачки одной полумуфты входят в пазы другой. Прижимаются полумуфты друг к другу пружиной 6. Сила прижатия пружины регулируется перемещением втулки 5 по резьбе. Положение втулки 5 фиксируется винтом 16 и проволокой 23, предохраняющей винт 16 от отвинчивания.
Трущиеся поверхности смазываются через масленки 20.

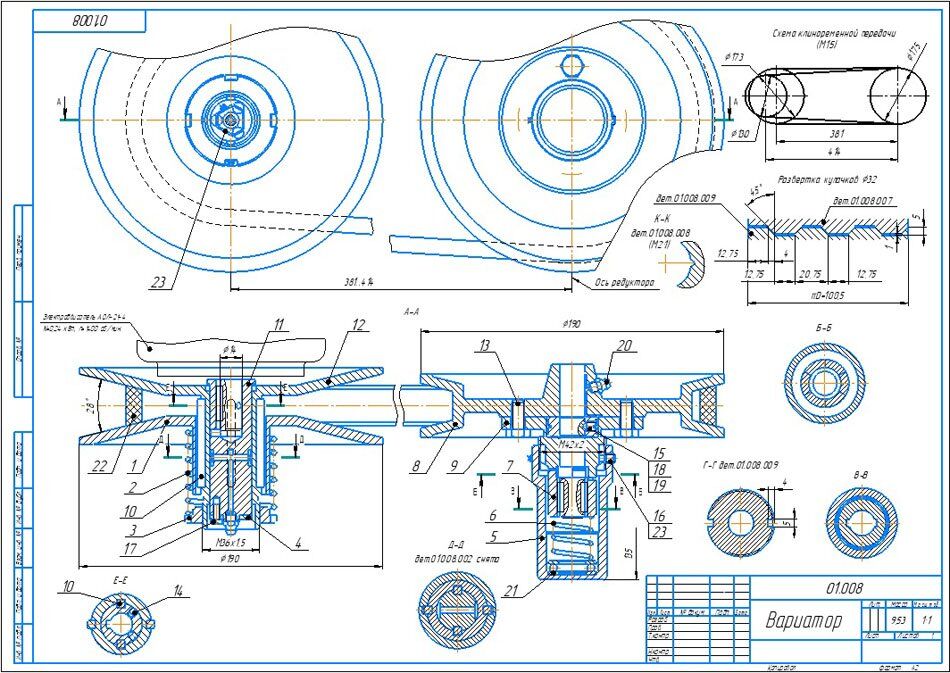

Вариатор 01.008 СБ
Вариатор 01.008 спецификация

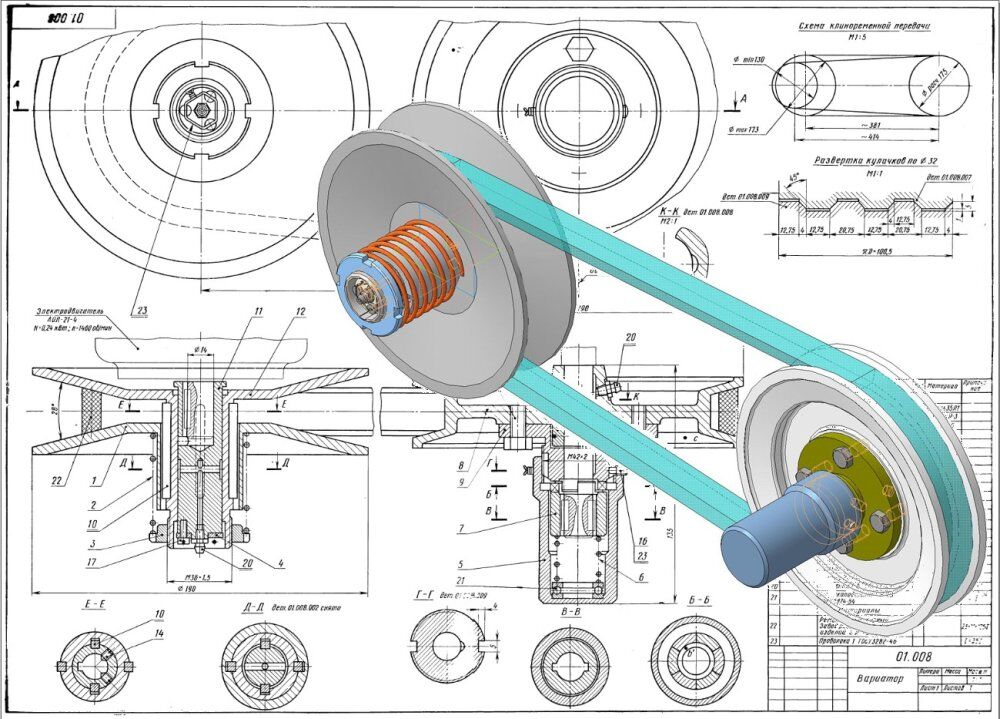

Вариатор 01.008 3d модель
Вариатор 01.008 чертежи
Диск передний 01.008.001
Пружина 01.008.002
Гайка 01.008.003
Шайба 01.008.004
Втулка натяжная 01.008.005
Пружина 01.008.006
Втулка кулачковая 01.008.007
Шкив 01.008.008
Фланец кулачковый 01.008.009
Шпонка 5х5х55 01.008.010
Втулка 01.008.011
Диск задний 01.008.012

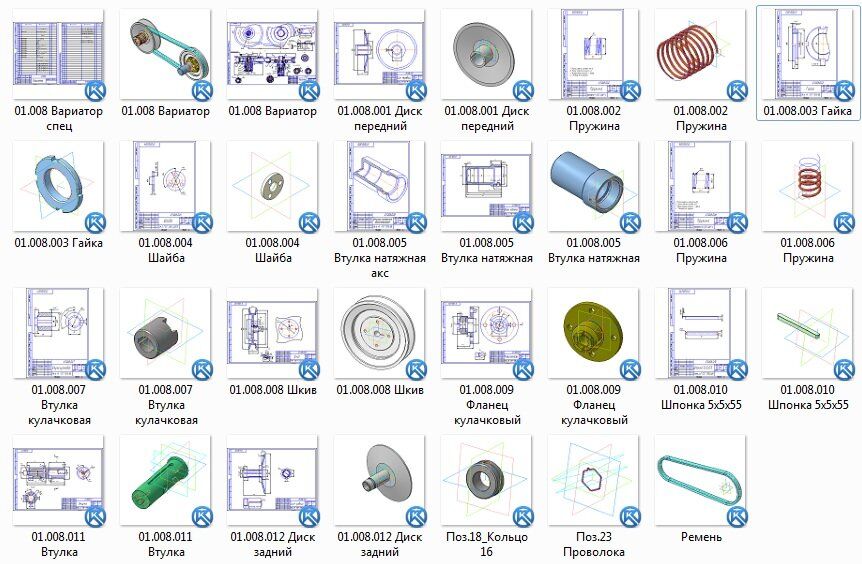

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
