Миронов Б.Г. Инженерная графика — Упражнение 23. Поверхности и тела (Единый вариант)
ДЗ 23: Миронов. Упражнение 23. Поверхности и тела вариант 1
Описание

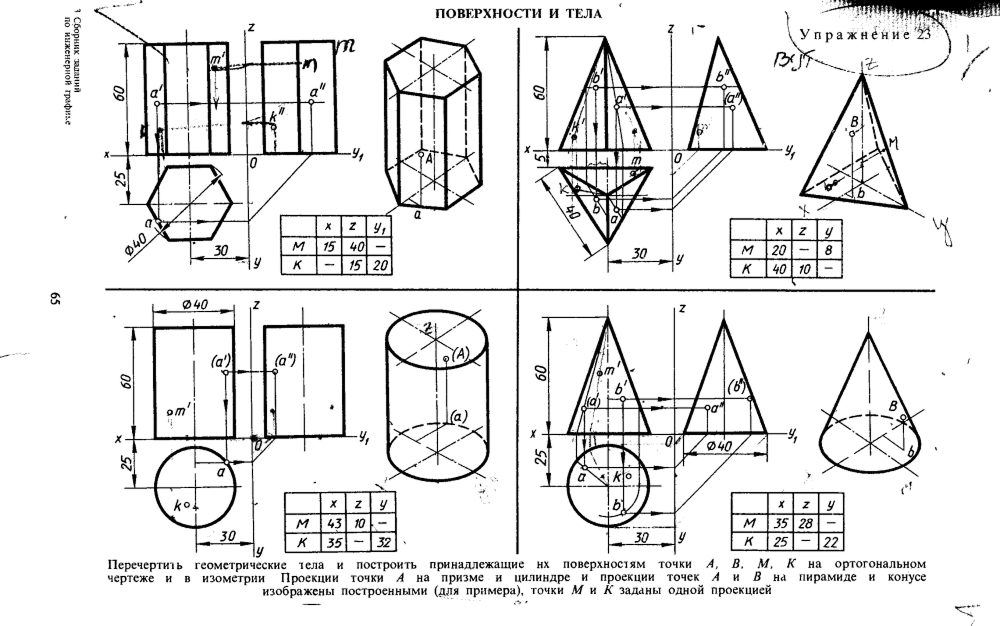

Задание: перечертить геометрические тела и построить принадлежащие их поверхностям точки М, К на ортогональном чертеже и в изометрии. Точки М и К заданы одной проекцией (необходимы достроить проекции точек М и К). Задание одинаково для всех вариантов, выполнить на формате А3, расположенном горизонтально .
![]()
Показать/скрыть дополнительное описание
Показать/скрыть дополнительное описаниеГотовая практическая работа по инженерной графике: сборник Миронова Б.Г., Упражнение 23 «Поверхности и тела». В работе выполнено построение принадлежащих поверхностям геометрических тел (пирамида, цилиндр, призма, конус) точек M и K на ортогональном чертеже и в изометрии по одной заданной проекции. Формат листа А3 (горизонтальный). Комплект содержит редактируемый исходник в КОМПАС-3D (.cdw) и готовый к печати файл PDF..
