ДЗ: Винтовое соединение вариант 17
Новинка
-32%
Описание
ДЗ зачтено у КОШЕЛЯН Э.Р. на МАКСИМАЛЬНЫЙ БАЛЛ! 😎
В архиве содержатся все нужные файлы для Вас:

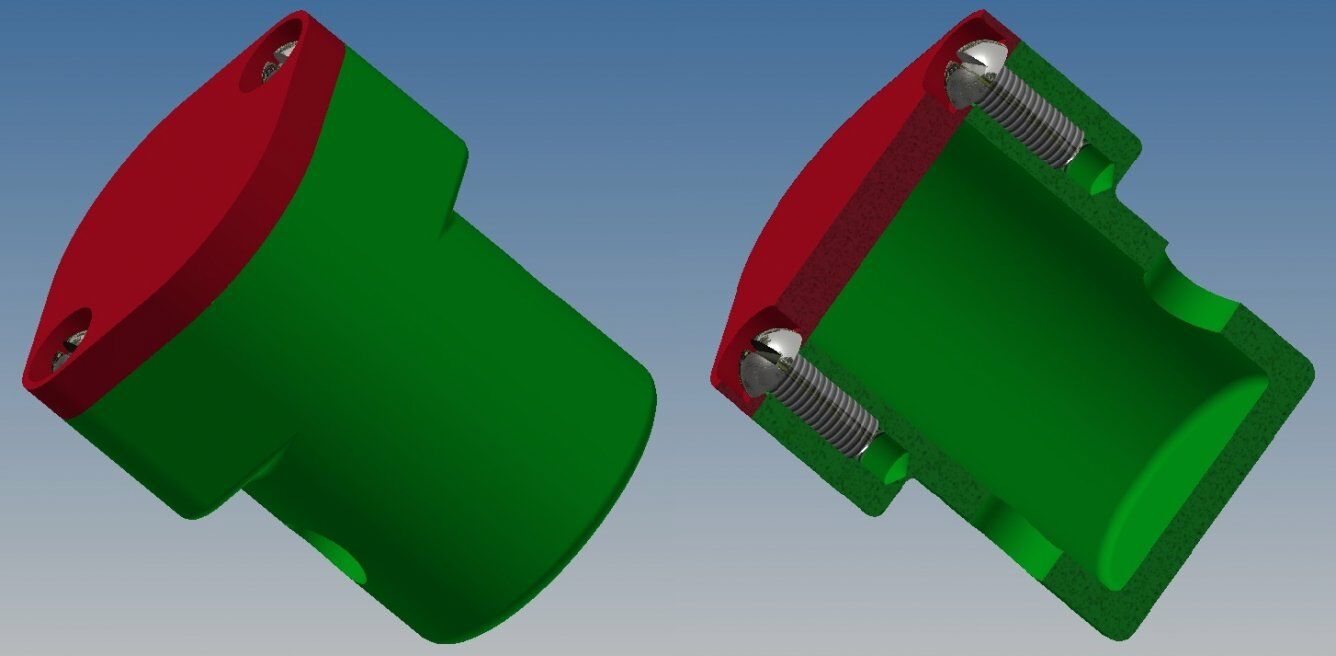

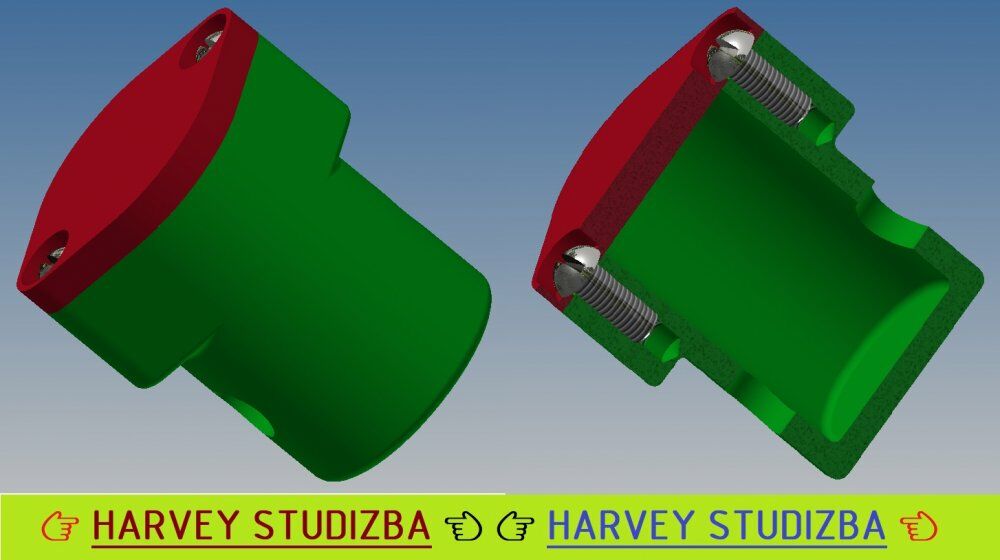

3Д модель (Детали + Сборка) (Inventor 2018) в .ipt и СМОЖЕТЕ НОРМАЛЬНО ОТКРЫТЬ в КОМПАС 3Д 🎉🎉🎉
Сборочный чертеж А3 в КОМПАС 3Д (.сdw) и в .PDF (для печати) 🖨📌📌📌
Спецификация в КОМПАС 3Д (.сdw) и в .PDF (для печати) 🖨📌📌📌
Увеличенный чертеж А3 в КОМПАС 3Д (.сdw) и в .PDF винтового соединения с указанием всех размеров 💥💥💥
ДЕМО ![]()
Показать/скрыть дополнительное описание
Винтовое соединение.

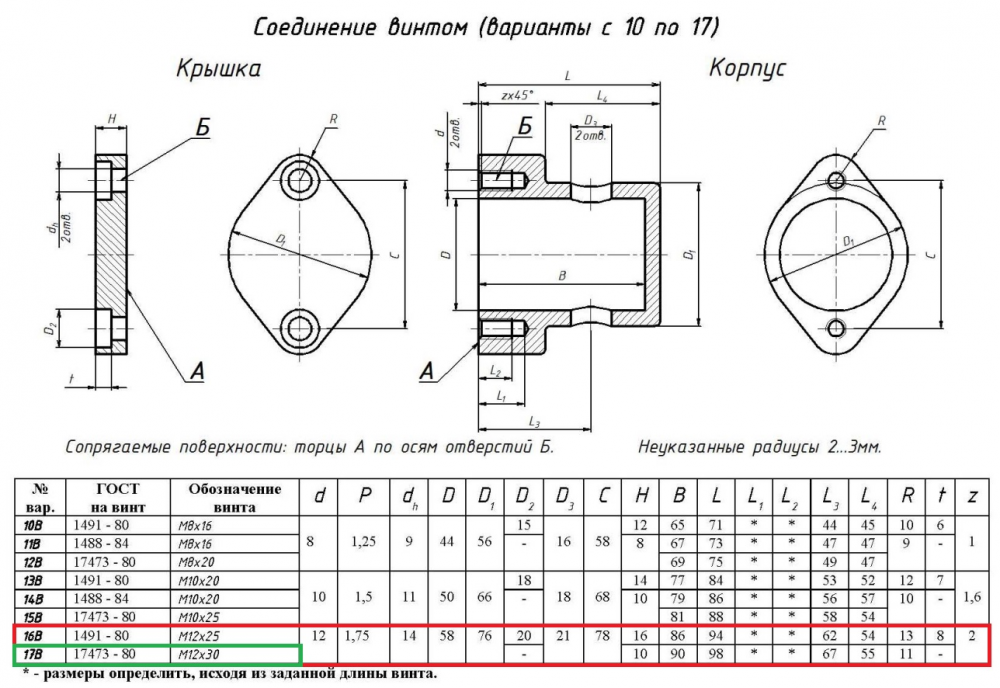

Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
1,51 Mb

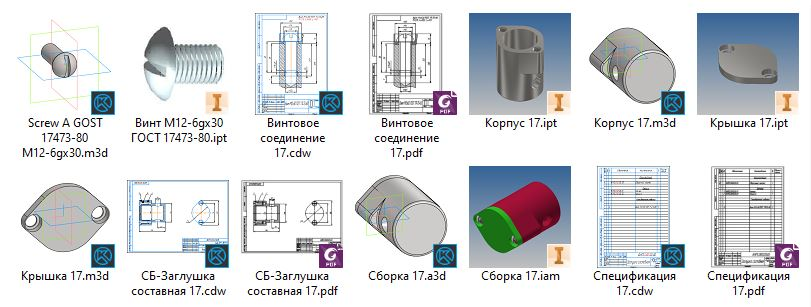

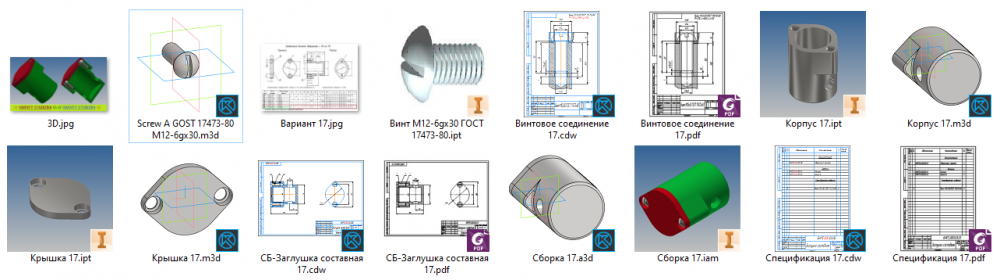

Список файлов
Screw A GOST 17473-80 M12-6gx30.m3d
Вариант 17.jpg
Винт M12-6gx30 ГОСТ 17473-80.ipt
Винтовое соединение 17.cdw
Винтовое соединение 17.pdf
Корпус 17.ipt
Корпус 17.m3d
Крышка 17.ipt
Крышка 17.m3d
СБ-Заглушка составная 17.cdw
СБ-Заглушка составная 17.pdf
Сборка 17.a3d
Сборка 17.iam
Спецификация 17.cdw
Спецификация 17.pdf
