ДЗ В: Вентиль В-174 вариант 174
Описание

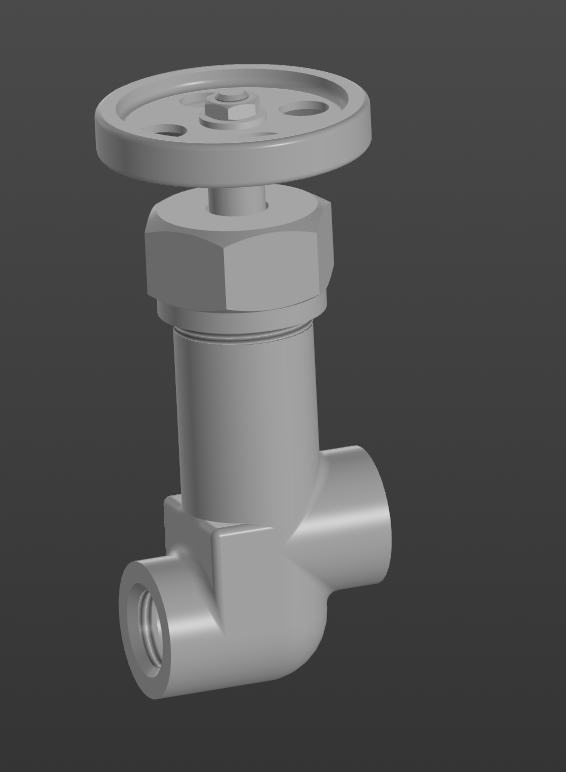

Это полная сборка вентиля В-174. Содержит все 3D модели, чертежи, и спецификацию компаса. Скачайте все файлы, потом начинайте открывать. Покупая эту сборку вы пропускаете около 50 часов за чертежами, в компасе и с деталями на 11 этаже. За работу получен максимальный балл у Богдановой.
![]()
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
201
Размер
2,4 Mb
Список файлов
Вентиль The end.cdw
Вентиль не фулл.a3d
Вентиль не фулл.cdw
Вентиль фулл.cdw
Вентиль №174 _ БИГЕ.ХХХХХХ.008 СБ.spw
Вентиль.a3d
Вентиль.cdw
Втулка сальника.cdw
Втулка сальника.m3d
Гайка накидная.cdw
Гайка накидная.m3d
Клапан.cdw
Клапан.m3d
Кольцо.cdw
Кольцо.m3d
Корпус.cdw
Корпус.m3d
Маховичок.cdw
Маховичок.m3d
Шпиндель не обжатый.cdw
Шпиндель.m3d
vlask1r
30 сентября 2023 в 13:32
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
Работа проделана огромная и сделана довольно неплохо
НО
Сделана ошибка в полной сборке вентиля!! Если обратить внимание на снимок вентиля из паспорта, то можно увидеть, что в сборке у шпинделя внутри корпуса есть ход движения, а в чертеже у автора этого хода вообще нет. Это означает, что не получится раскрутить вентиль для подачи воды, а значит, что полностью теряется смысл данного вентиля!!
С размерами, конечно, данная работа помогает, но таких денег явно не стоит, тем более за такой простой вентиль
