ДЗ№3 по инженерной графике на тему "Винтовое соединение" 15 варианта (Рябов)
Описание
Специально для Владимира Анатольевича Рябова! В МОДЕЛИ ДОБАВЛЕНЫ НОЖКИ ДЛЯ КРЕПЛЕНИЯ!
Если Вам нужен обычный вариант, у меня он тоже есть, заглядывайте в профиль)
Проверенное на максимальный балл ДЗ№3 по инженерной графике на тему "Винтовое соединение" 15 варианта. Задание выполнено в КОМПАС 3D v21. В архиве: модель корпуса, модель крышки, модель сборки, сборочный чертеж, чертеж винтового соединения, спецификация.
![]()
![]()
![]()
Показать/скрыть дополнительное описание
Если Вам нужен обычный вариант, у меня он тоже есть, заглядывайте в профиль)
Проверенное на максимальный балл ДЗ№3 по инженерной графике на тему "Винтовое соединение" 15 варианта. Задание выполнено в КОМПАС 3D v21. В архиве: модель корпуса, модель крышки, модель сборки, сборочный чертеж, чертеж винтового соединения, спецификация.
Показать/скрыть дополнительное описаниеДЗ№3 по инженерной графике на тему \"Винтовое соединение\" 15 варианта (Рябов).

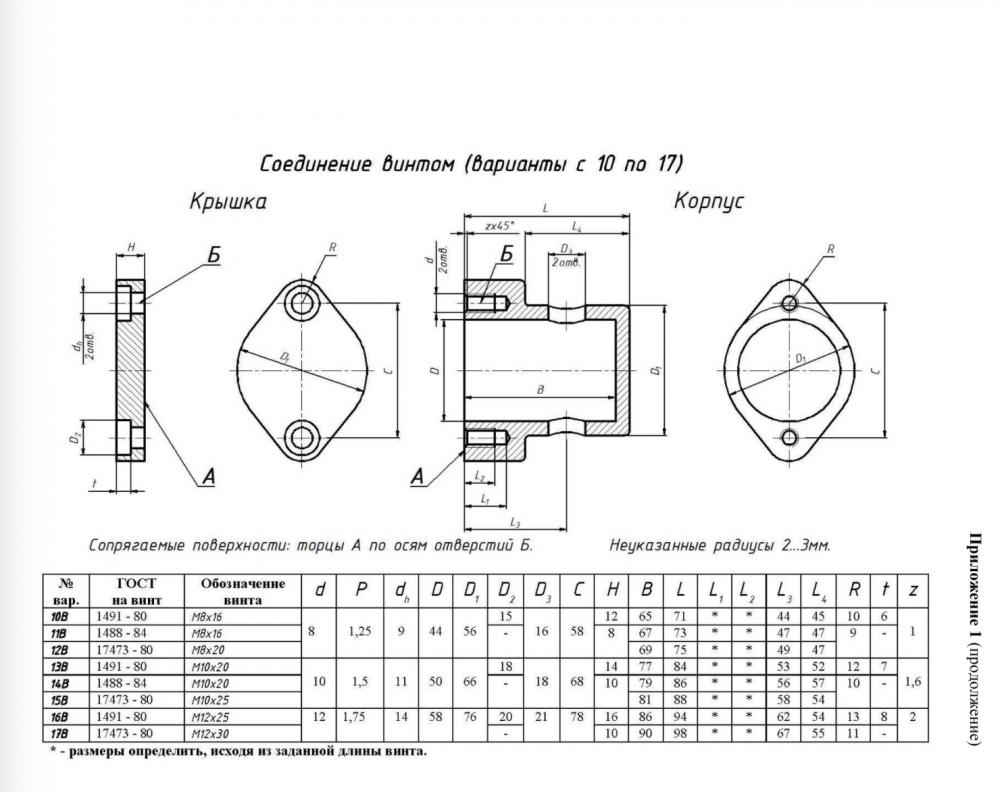

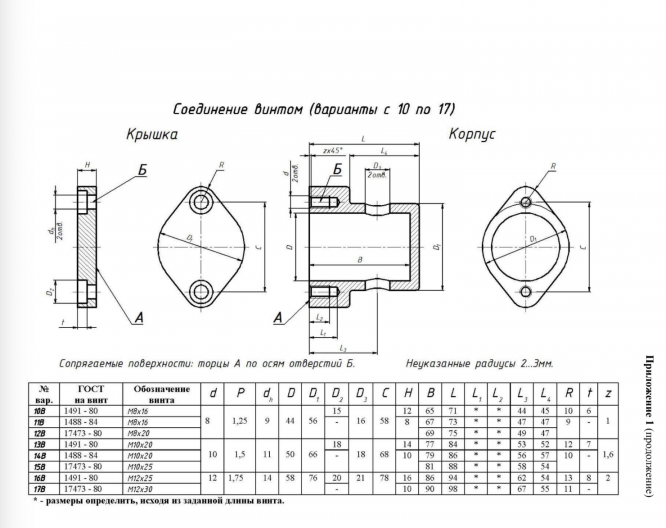

Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Программы
Просмотров
80
Качество
Идеальное компьютерное
Размер
3,51 Mb
Преподаватели
Список файлов
Винтовое соединение (с ножками)
Винтовое соединение
.DS_Store
Винтовое соединение В15.cdw
Винтовое соединение В15.cdw.bak
Вкладыш сборочный чертеж В15.cdw
Вкладыш сборочный чертеж В15.cdw.bak
Вкладыш спецификация В15.spw
Деталь Корпус В15.m3d
Деталь Корпус В15.m3d.bak
Деталь Крышка В15.m3d
Деталь Крышка В15.m3d.bak
Сборка винтовое соединение В15.a3d
Сборка винтовое соединение В15.a3d.bak
.DS_Store
Винтовое соединение.png
Сборочный чертеж.png
