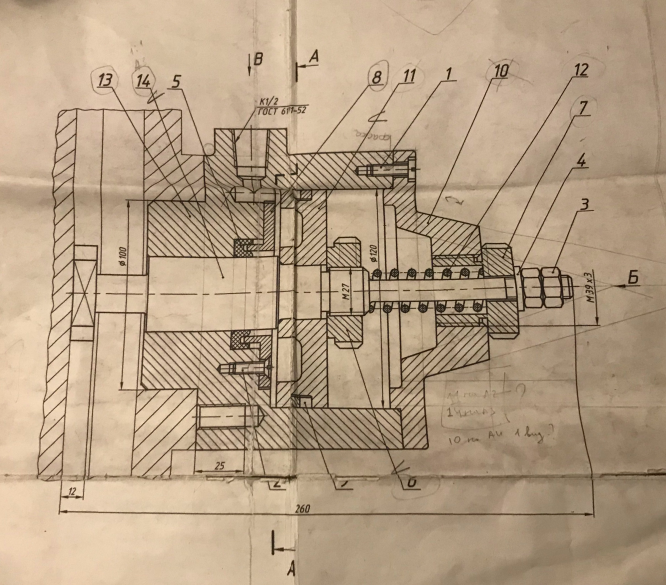

ДЗ 17: Цилиндр прижима фрезерной головки (17-14) вариант 14
Описание
В файле находятся модели деталей их чертежи в Inventor: 1. Цилиндр
2. Поршень
3. Пружина
4. Шток
5. Крышка 10
6. Крышка 11
7. Гайка 6
8. Гайка 7
9. Кольцо 9
10.Кольцо 8
