ДЗ: Сборка 26 - Клапан угловой вариант 26
Описание

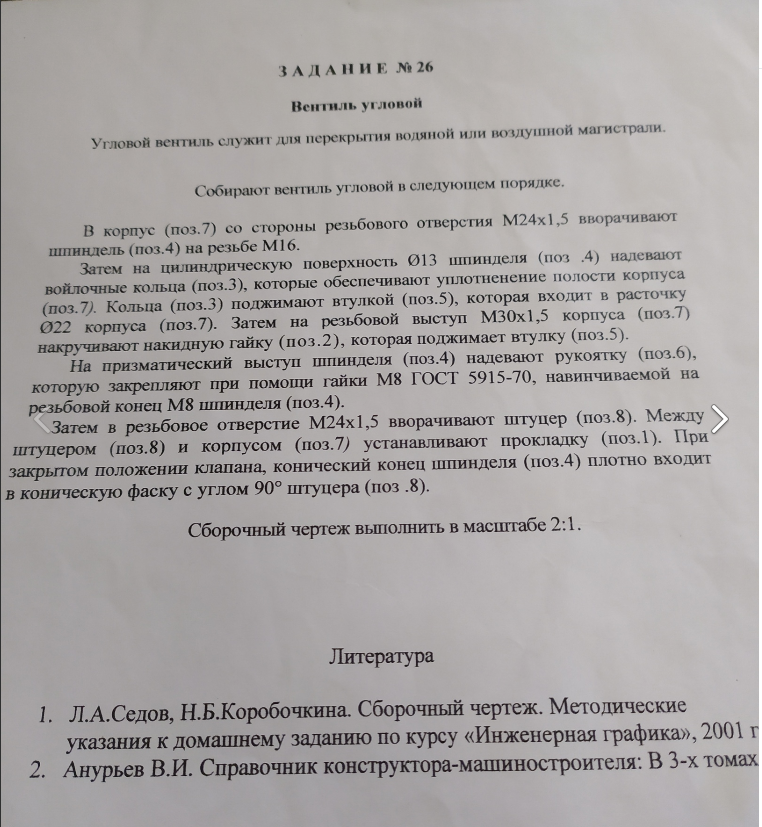

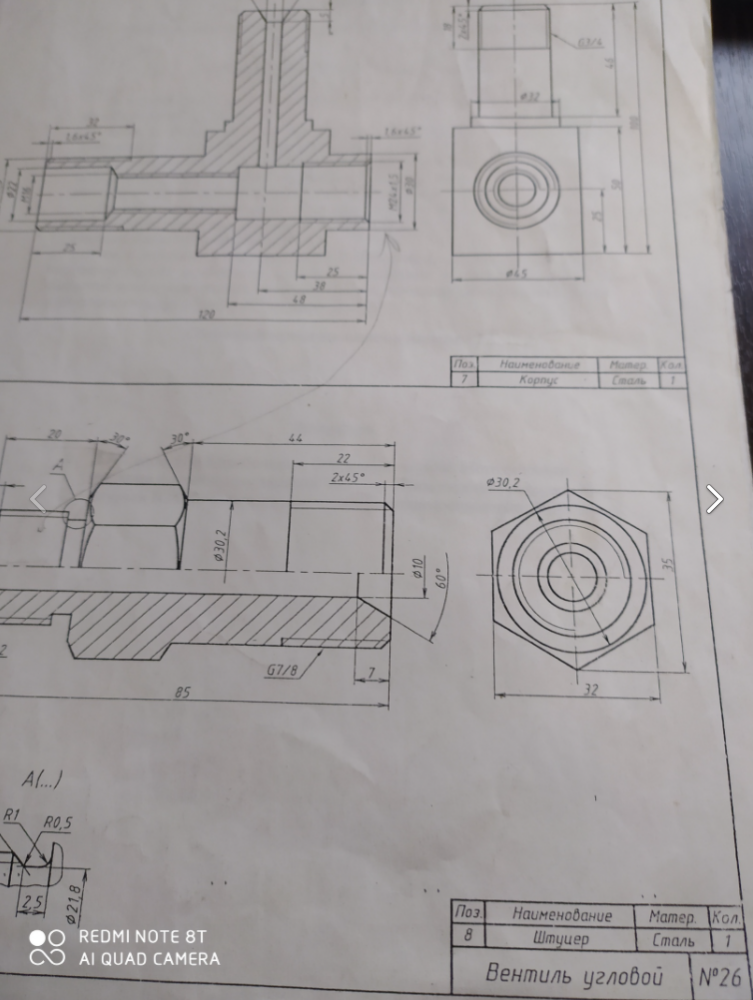

Принятая сборка. (модельки, сборка, сборочный чертеж ДВГ и ПДФ). Выполнено Inventor 2020.
Заранее предупреждаю, в сборку не вложена гостовая гайка М8, ее нужно добавит самостоятельно из библиотеки компонентов.
![]()
![]()
Заранее предупреждаю, в сборку не вложена гостовая гайка М8, ее нужно добавит самостоятельно из библиотеки компонентов.
