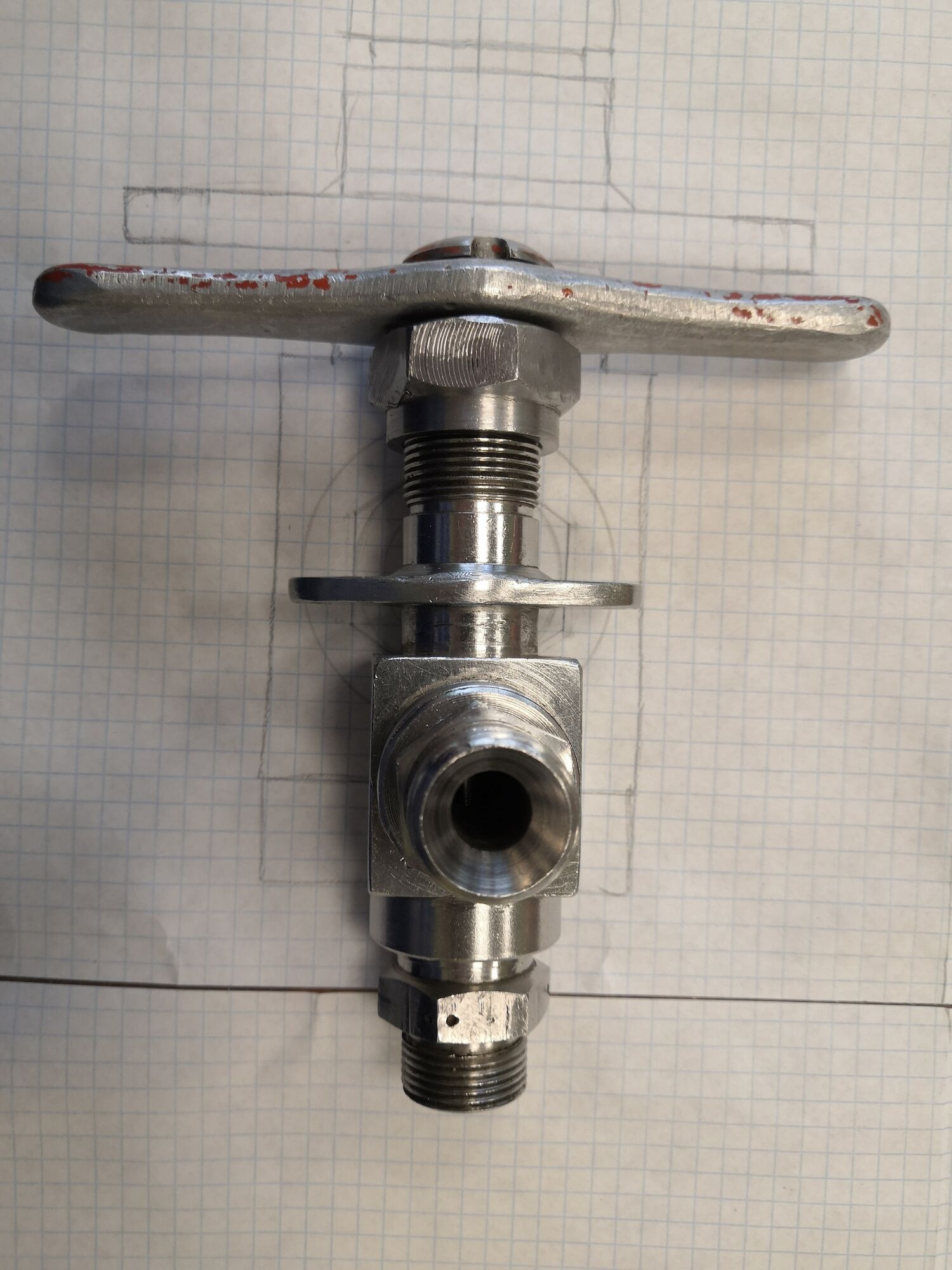

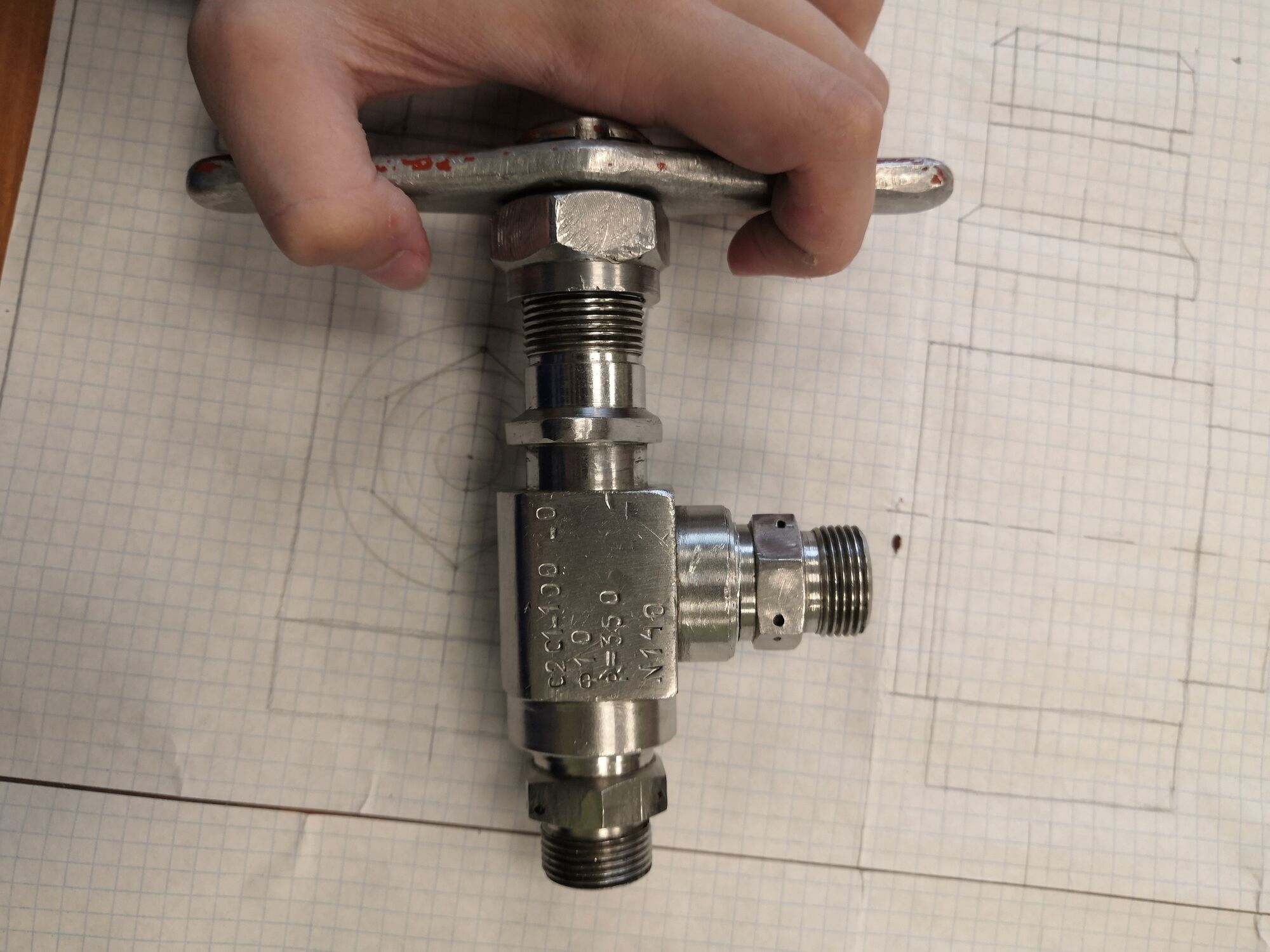

ДЗ: СЕ №21- Вентиль вариант 21
Описание
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Вариант
Просмотров
526
Качество
Идеальное компьютерное
Размер
12,05 Mb
Список файлов
Модели деталей сборочной единицы (согласно паспорту сборки)
Втулка.ipt
Гайка накидная.ipt
Гайка.ipt
Клапан.ipt
Кольцо Алюминий.ipt
Кольцо Сталь.ipt
Кольцо уплотнительное.ipt
Корпус.ipt
Прокладка.ipt
Рукоятка.ipt
Шпиндель.ipt
Штифт ГОСТ 3128-70.ipt
Штуцер М16.ipt
Штуцер М18.ipt
Модель СЕ
Вентиль №21.iam
Чертежи деталей
Чертёж СЕ
Вентиль №21 A1 blueprint.dwg
