ДЗ 3: 3-10 Насос вариант 10
Описание
Принятая деталировка 3-10.
Включает в себя все модельки в инвенторе 2020 года. Пдфники, чтобы сделать миллиметровку. И чертежи в формате двг, там можно отредачить рамку и спокойно сдать в папочке весь модуль.
Собственно, покупая эту сборку вы закрываете два первых модуля по инже.
ВАЖНО!!!
При моделировании корпуса я допустил небольшую ошибку. Маленькое нижнее отверстие расположено не совсем там где надо. Оно чуть смещено от правильного положения. Я специально сфотографировал миллиметровку, там расположение верное, строго под отверстием для масленки. Учтите этот факт, когда будете чертить миллиметровку. При сдаче пдфников и моделек многие преподаватели не заметят разницы. За исключением особо принципиальных.
Удачных зачетов.
![]()
Включает в себя все модельки в инвенторе 2020 года. Пдфники, чтобы сделать миллиметровку. И чертежи в формате двг, там можно отредачить рамку и спокойно сдать в папочке весь модуль.
Собственно, покупая эту сборку вы закрываете два первых модуля по инже.
ВАЖНО!!!
При моделировании корпуса я допустил небольшую ошибку. Маленькое нижнее отверстие расположено не совсем там где надо. Оно чуть смещено от правильного положения. Я специально сфотографировал миллиметровку, там расположение верное, строго под отверстием для масленки. Учтите этот факт, когда будете чертить миллиметровку. При сдаче пдфников и моделек многие преподаватели не заметят разницы. За исключением особо принципиальных.
Удачных зачетов.
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
877
Качество
Идеальное компьютерное
Размер
5,37 Mb
Список файлов
Крышка.dwg
Вал.pdf
Валик.pdf
Втулка.pdf
Корпус.pdf
Крышка корпуса.pdf
Крышка.pdf
ВАЖНО расположение нижнего отверстия.jpg

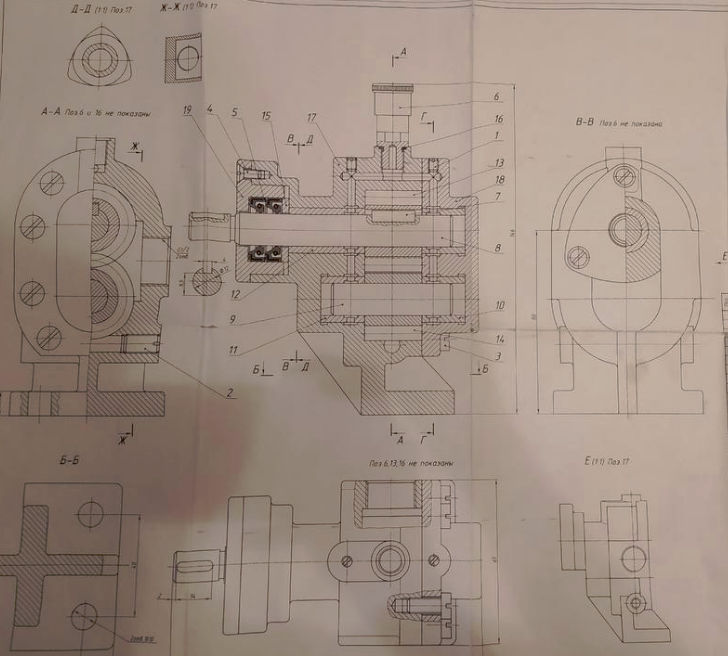

Изначальный сборочный чертеж.jpg
