📏 Инженерная графика 📜1 Семестр МТИ

Представлены ответы на большинство вопросов по предмету "Инженерная графика.ои(dor_БАК)" для студентов МТИ.
Результат сдачи зависит от попавшихся вопросов.
Мой итоговый набранный балл после прохождения одной попытки 87 из 100. ВНИМАНИЕ! Покупайте работу, только убедившись, что ваши вопросы совпадают с представленными ниже. Для этого рекомендую сначала запустить тест и сверить хотя бы несколько вопросов.
Тема 1. Основные сведения по оформлению чертежей. Правила вычерчивания контуров технических деталей
Тема 2. Основы начертательной геометрии
Тема 3. Проецирование геометрических тел.
Аксонометрические проекции. Сечение геометрических тел плоскостями
Тема 4. Взаимное пересечение
поверхностей тел
Тема 5. Правила разработки и оформления конструкторской и технологической документации
Тема 6. Изображения, виды, разрезы, сечения
Тема 7. Винтовые поверхности и изделия с резьбой
Тема 8. Эскизы деталей и рабочие чертежи
Тема 9. Разъемные и неразъемные соединения.
Общие сведения об изделиях и составление сборочных чертежей.
Тема 10. Особенности чтения и порядок деталирования чертежей. Выполнение схемы электрической принципиальной
Заключение
СПИСОК ВОПРОСОВ:

А-А (см. рисунок ниже) является …

• наклонным сечением
• горизонтальным разрезом
• фронтальным разрезом
• профильным сечением

Буквой «Г» обозначается … схема

• гидравлическая
• кинематическая
• газовая
• электрическая

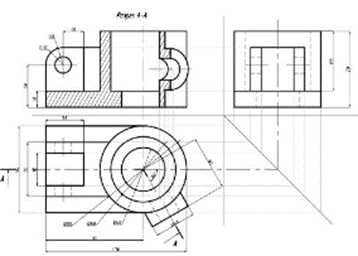

В данной детали (см. рисунок ниже) … отверстия d10

• 2
• 3
• 4

В сечении конуса от плоскости Q (см. рисунок ниже) получится …

• парабола
• эллипс
• окружность
• гипербола

Внутреннюю резьбу имеет …

• шпилька
• гайка
• винт
• болт

Восстановите правильную последовательность вычерчивания эскиза (см. рисунки ниже):
1 2 3 4
Высота детали на рисунке (см. ниже) равна …


Высота прописных (заглавных) букв у чертежного шрифта №10 равна … мм

Горизонтальная плоскость уровня параллельна …

• горизонтальной плоскости проекций
• фронтальной плоскости проекций
• профильной плоскости проекций
• двум плоскостям сразу

Графический документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами, — это … чертеж

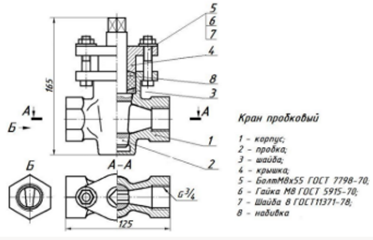

Детали позиций 1 и 4 (см. рисунок ниже) скрепляются с помощью …

• болтового соединения
• шпилечного соединения
• сварки
• склейки

Деталь машины, вращающаяся в опорах, предназначенная для передачи крутящих моментов от одной детали к другой, — это …

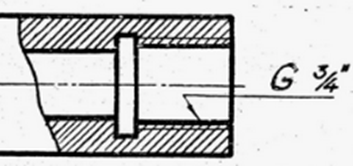

Деталь, изображенная на рисунке (см. ниже), имеет … наружную резьбу

• метрическую
• упорную
• дюймовую
• трубную

Если вращать прямую L вокруг оси i (см. рисунок ниже), то получится …

• конус
• шар
• тор
• цилиндр

Если вращать прямую L вокруг оси i (см. рисунок ниже), то получится …

• конус
• шар
• тор
• цилиндр

Если требуется выяснить конструкцию в отдельном, ограниченном месте детали, применяют … разрез

• местный
• дополнительный
• фрагментарный
• частичный

Зона технических требований находится …

• над основной подписью
• в основной надписи
• в верхнем правом углу формата
• в верхнем левом углу формата

Изображаются на чертеже не рассеченными …

• любые детали, находящиеся за секущей плоскостью
• любые детали, находящиеся перед секущей плоскостью
• валы, шпонки, болты, шпильки, все не пустотелые тела, когда их секущая плоскость проходит вдоль их осевой линии
• резьбы, отверстия, рёбра жесткости и все прилегающие составные части изготавливаемой детали

Изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими плоскостями, называется …

• разрезанием
• местным видом
• сечением
• главным видом

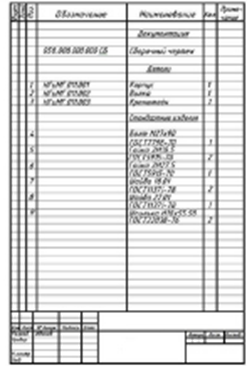

Изображенный (см. рисунок ниже) лист называется …

• спецификацией
• чертежом
• титульным листом
• экспликацией

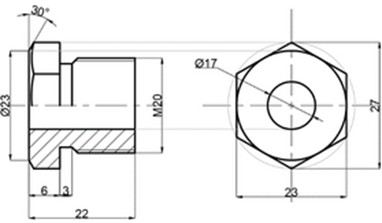

Какой размер «под ключ» У гайки (см. рисунок ниже) размер «под ключ» равен …

Кинематические схемы обозначаются буквой …

• К
• Э
• С
• Л

Конструкторские документы, на которых составные части изделия, их взаимное расположение и связи между ними показаны в виде условных графических изображений — это …

• чертежи
• схемы
• технические рисунки
• эскизы

Левая резьба имеет обозначение …

• левая
• LH
• HL

Линии пересечения двух призматических поверхностей – это …

• прямые ломанные линии
• окружности
• кривые линии
• параболы и гиперболы

Линия пересечения двух соосных цилиндров одинакового диаметра образует …

• прямые линии
• окружность
• две параболы
• два эллипса

Масштабом увеличения является …

• 2:1
• 1:100
• 1:3
• 1:1

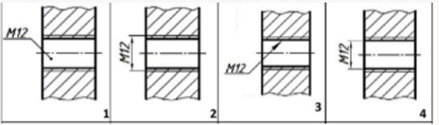

Метрическая резьба правильно изображена на чертеже (см. рисунок ниже) под номером …

• 1
• 2
• 3
• 4

Метчик — это инструмент, который используется для …

• нарезания конусной резьбы
• нарезания внутренней резьбы
• создания отверстий
• создания фасок

Многомерный раздвижной инструмент с нониусом для измерения наружных и внутренних размеров, диаметров, глубин и высот деталей – это …

На изображении (см. ниже) точка под номером … является очерковой

На изображении (см. ниже) у осей прямоугольной изометрии … градусов

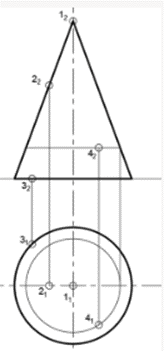

На поверхности конуса лежат (см. рисунок ниже) …

• точки А, В
• точки B, С
• точки C, А
• все точки

На поверхности цилиндра лежит точка (см. рисунок ниже) …

• А
• B
• C

На поверхности шестигранной пирамиды лежит точка (см. рисунок ниже) …

• А
• B
• C

На рисунке (см. ниже) буквой d обозначен …

• наружный диаметр стержня
• внутренний диаметр резьбы
• средний диаметр резьбы
• наружный диаметр резьбы

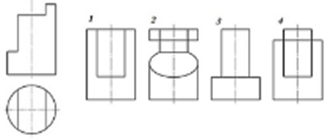

На рисунке (см. ниже) вид цилиндра слева изображен под номером …

• 1
• 2
• 3
• 4

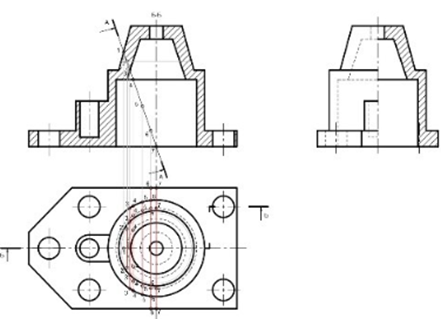

На рисунке (см. ниже) показано решение задачи на пересечение двух поверхностей методом …

• секущих плоскостей
• концентрических сфер
• экцентрических сфер
• замены плоскостей

На рисунке (см. ниже) показаны …

• тор и усеченный конус
• цилиндр и гиперболоид
• два конуса
• конус и 1/4 шара

На рисунке изображён

• Шар и гиперболоид
• Шар и конус
• Шар и наклонный цилиндр
• Шар и тор

На сборочных чертежах видимые составные части изделия и их элементы, расположенные за сеткой, а также частично закрытые расположенными впереди составными частями …

• можно не показывать
• показывать частями
• нужно показывать
• нужно показывать местным разрезом

На сборочных чертежах изделия из прозрачного материала изображают как …

• непрозрачные
• прозрачные и указывают позицию
• прозрачные и указывают штриховкой

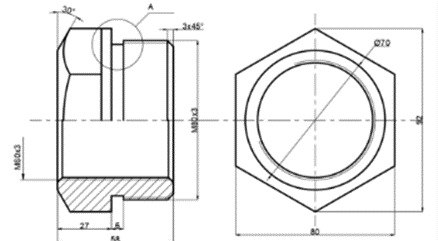

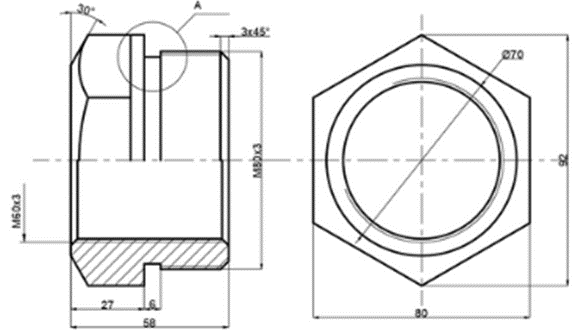

На чертеже (см. ниже) гайка имеет размер внутренней ресьбы, равный …

На чертеже (см. ниже) изображено соединение …

• штифтом
• шлицевое
• шплинтом
• муфтой

На чертеже детали число размеров должно быть …

• максимальное, позволяющее иметь размеры каждого элемента на всех изображениях чертежа
• минимальное, но достаточное для изготовления и контроля детали
• минимальное, три вида проекций позволяющие посмотреть изготовленную деталь со всех сторон

Наклон чертежного шрифта должен быть …

• 10⁰
• 25⁰
• 75⁰
• 60⁰

Наносить размерные линии предпочтительно … изображения

• вне контура
• внутри контура
• на самом контуре

Наружная резьба выполнена верно на чертеже под номером (см. рисунок ниже) …

• 1
• 2
• 3
• 4

Натуральную величину отреза АВ (см. рисунок ниже) определяет плоскость …

• П2
• П1
• П3

Неверно, что ГОСТ (межгосударственный стандарт) допускает масштаб …

• 1:1
• 1:3
• 2.5:1
• 1:1000

Неверно, что сборочном чертеже указывают …

• габаритные размеры
• размеры, необходимые для изготовления деталей
• справочные размеры
• присоединительные размеры

Неверно, что стандартным видом изделия является …

• комплект
• механизм
• сборочная единица
• деталь

Неверно, что существует метод …

• двух плоскостей-посредников
• секущих сфер
• секущих плосокстей
• экцентрических сфер

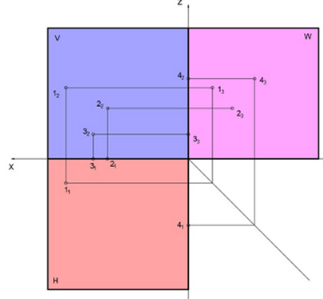

Неверно, что точка (см. рисунок ниже) … принадлежит хотя бы одной из плоскостей проекций

• 1
• 2
• 3
• 4

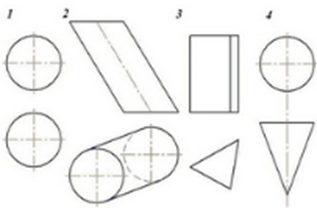

Неверно, что фигура под номером … является поверхностью вращения (см. рисунок ниже)

• 1
• 2
• 3
• 4

Неразъёмное соединение, выполненное сваркой, – это … соединение

Неразъемные соединения деталей …

• можно собрать и разобрать без повреждения деталей входящих в соединение
• нельзя разобрать без повреждения деталей входящих в соединения
• нельзя собрать без поломки деталей входящих в соединение
• нельзя разобрать без специального инструмента

Номера позиций на сборочном чертеже проставляют …

• по часовой стрелке
• против часовой стрелки
• по или против часовой стрелки
• в произвольном порядке

Определите верную последовательность выполнения эскиза детали:
1 определяется форма детали и ее основных элементов, на которые можно мысленно расчленить деталь
2 выбирается главный вид детали и устанавливается необходимое и достаточное количество изображений: видов, разрезов, сечений
3 устанавливается формат листа для эскиза по ГОСТУ (Межгосударственный стандарт) 2.301 — 68, с учетом «требований к характеристике детали на эскизе»
4 производится компоновка изображений на поле эскиза, определяются границы изображений, проводятся осевые и центровые линии

Основная надпись чертежа имеет размеры …

• 185х55 мм
• 40х50 мм
• 23х60 мм
• 10х15 мм

Ось ОХ — это пересечение плоскостей …

• П1 и П3
• П2 и П3
• П1 и П4
• П1 и П2

Ось ОY — это пересечение плоскостей …

• П1 и П3
• П2 и П3
• П1 и П4
• П1 и П2

Ось ОZ — это пересечение плоскостей …

• П1 и П3
• П2 и П3
• П1 и П4
• П1 и П2

Отношение размеров изображения к натуральным размерам предмета (детали) – это …

Отрезок линии на схеме, показывающий связь между функциональными частями изделия, — это линия …

Параметр, который характеризует соединение изделий и определяется величиной получающихся при соединении зазоров или натягов, — это …

Плавный переход от одной линии к другой, называется …

• уклоном
• конусностью
• выступом
• сопряжением

По спецификации можно определить …

• название детали и материал, из которого она изготовлена
• масштаб детали и её размеры
• материал изделия и порядок его изготовления
• порядок сборки изделия

Поверхность, образованную при винтовом движении плоского контура по цилиндрической или конической поверхности, называют …

• конусом
• элипсоидой
• сферой
• резьбой

Позиционное обозначение элемента на схеме наносят …

• рядом с элементом
• справа от элемента
• над графическим изображением элемента
• справа или над условным графическим изображением элемента

Построение схемы выполняют …

• без соблюдения масштаба
• с соблюдением масштаба
• в масштабе 1:1
• в масштабе 2:1

При выполнении технического проекта ставится литера…

• Т
• А
• Б
• У

При выполнении учебного проекта ставится литера …

• Т
• А
• Б
• У

При нанесении размеров ближайшую к контуру детали размерную линию проводят на расстоянии не менее …

• 10мм
• 7мм
• 5мм
• 8мм

При обозначении разреза надпись над изображением записывают как …

• а-а
• А-А
• разрез А-А
• разрез а-а

При сечении плоскостью B`` многогранника (см. рисунок ниже) получится …

• четырёхугольник
• пятиугольник
• шестиугольник
• треугольник

Принципиальные схемы обозначаются цифрой …

• 1
• 2
• 3
• 4

Проставьте изображения (см. ниже) в следующем порядке: разрез, сечение, местный разрез, наложенное сечение:
1 2 3 4
Проставьте изображения (см. ниже) в следующем порядке: скрещивающиеся прямые, прямая не лежит в плоскости, прямая пересекает плоскость, прямая параллельная плоскости:
1 2 3 4
Проставьте название фигур и их изображение (см. ниже) в следующем порядке: цилиндрическая поверхность, призматическая поверхность, торовая поверхность:
1 2 3
Проставьте последовательно определения в следующем порядке: прямая пересекает конус, прямая пересекает шар, прямая не пересекает конус, прямая не пересекает шар:
1 2 3 4
Проставьте последовательность определения с изображением в следующем порядке: схема, эскиз, условное обозначение, чертеж (см. рисунок ниже):
1 2 3 4
Проставьте правильное соотношение название видов и их изображения (см. ниже):
A. Вид сверху
B. Вид снизу
C. Вид спереди
D. Вид слева
E. Вид справа
F. Вид сзади
G. H. I. J. K. L.
Проставьте правильную последовательность (слева-направо) наименований граф в таблице перечней элементов (см. рисунок ниже):

1 позиция обозначения
2 наименование
3 количество
4 примечание

Проставьте правильную последовательность вычерчивания шпилечного соединения (см. рисунок ниже):

1 3
2 2
3 4
4 5
5 1

Проставьте типы сварных швов свариваемых деталей в следующем порядке: стыковое соединение, тавровое соединение, соединение внахлест, угловое соединение (см. рисунок ниже):
1 2 3 4
Процесс выполнения чертежей деталей по сборочному чертежу – это …

• конструирование
• деталирование
• разборка
• сборка

Прямая общего положения изображается на плоскостях проекций …

• без искажения на фронтальной плоскости
• без искажения на горизонтальной плоскости
• с искажением на обеих плоскостях проекций
• с искажением только на профильной плоскости проекций

Прямая, параллельная горизонтальной плоскости проекций, называется …

• прямой общего положения
• горизонтальной прямой уровня
• фронтальной прямой уровня
• профильной прямой уровня

Прямая, параллельная профильной плоскости проекций, называется …

• прямой общего положения
• горизонтальной прямой уровня
• фронтальной прямой уровня
• профильной прямой уровня

Прямая, параллельная фронтальной плоскости проекций, называется …

• прямой общего положения
• горизонтальной прямой уровня
• фронтальной прямой уровня
• профильной прямой уровня

Радиус основания конуса на рисунке (см. ниже) равен …

Размер проставляется на расстоянии … от чертежа предмета (детали)

• 5мм
• 6мм
• 8мм
• 10мм

Размеры внешней рамки составляют …

• 20мм слева, 5 мм с других сторон листа
• 5мм слева и справа, 20 мм снизу и сверху листа
• 20мм справа, 5 мм с других сторон листа
• 20мм со всех сторон листа

Размеры, необходимые для правильного монтажа составных частей изделия, например, расстояние между осями валов, — это … размеры

Разрез А-А (см. рисунок ниже) является …

• прямым
• ступенчатым
• простым
• профильным

Разрез А-А (см. рисунок ниже) является …

• прямым
• ступенчатым
• ломанным
• профильным

Расположение аксонометрических осей, изображенных на рисунке (см. ниже), называется …

• прямоугольная изометрия
• прямоугольная диметрия
• косоугольная горизонтальная изометрия

Расположение аксонометрических осей, изображенных на рисунке (см. ниже), называется …

• прямоугольная изометрия
• прямоугольная диметрия
• косоугольная горизонтальная изометрия

Расположите масштабы в порядке увеличения:
1 1:15
2 1:1
3 2:1
4 15:1

Расположите наименования позиций в следующем порядке (см. рисунок ниже): позиция 3, позиция 1, позиция 2, позиция 6:

1 чертилка
2 основание
3 стержень
4 винт зажимной

Расположите обозначения частей резьбы в следующем порядке: сбег, фаска, недовод, недорез (см. рисунок ниже):

1 #3
2 #1
3 #4
4 #2

Расположите фигуры в следующем порядке: конус, шар, тор, цилиндр (см. рисунки ниже):
1 2 3 4
Расположите части болтового соединения в следующей последовательности: болт, гайка, шайба, отверстие (см. рисунки ниже):
1 2 3 4
Расставьте размеры в следующей последовательности: количество сквозных отверстий, диаметр сквозного отверстия, высота детали, ширина детали (см. рисунок ниже):

1 1
2 20
3 70
4 50

Расставьте точки на поверхности конуса в следующем порядке: точка лежит на основании конуса, точка лежит на вершине конуса, точка принадлежит очерковой конуса, точка лежит на поверхности конуса (см. рисунок ниже):

1 точка 3
2 точка 1
3 точка 2
4 точка 4

Резьба, изображенная на рисунке (см. ниже), называется …

• цилиндрическая
• метрическая
• коническая трубная
• упорная

Резьба, изображенная на рисунке (см. ниже), называется …

• цилиндрическая
• метрическая
• коническая
• дюймовая

Сведения о деталях, входящих в состав изделия выносят в спецификацию на …

• сборочном чертеже
• схемах
• строительных чертежах
• всех чертежах

Сечение А-А правильно показано на чертеже под номером (см. рисунок ниже) …

• 1
• 2
• 3
• 4
• 5

Сечение от секущей плоскости определяется в натуральную величину на изображении под номером … (см. рисунок ниже)

Символ обозначения используется, чтобы показать …

• радиус
• хорду
• диаметр
• сферу

Совокупность элементов, представляющая единую конструкцию, — это …

Соосные со сферой тела вращения пересекаются по …

• кривой линии
• окружностям
• эллипсу
• параболе

Сопоставьте вид размера и его определение:
A. Габаритные размеры
B. Монтажные размеры
C. Эксплуатационные размеры
D. Прочие размеры
E. (длина, ширина, высота) указывают пространство, занимаемое изделием
F. устанавливают взаимосвязь и взаимное расположение деталей в сборочной единице, например: расстояние между осями валов и т.п.
G. характеризуют работу сборочной единицы. К ним относятся диаметры проходных отверстий вентилей и задвижек, максимальные углы поворота рукояток, расстояние между крайними положениями подвижных деталей, максимальный ход поршня и т.д.
H. для инструментов, употребляемых при сборке (размеры «под ключ» для гаек и болтов, квадратов для посадки маховиков и т.п.)

Сопоставьте изображение (см. ниже) с названием:
A. Горизонтально проецирующая плосоксть
B. Фронтально проецирующая плоскость
C. Общего положения
D. Профильно проецирующая плоскость
E. F. G. H.
Сопоставьте изображение (см. ниже) с соответствующим ему определением:
A. Сечение плоскостью конуса
B. Сечение плоскостью пирамиды
C. Сечение плоскостью шара
D. Сечение плоскостью цилиндра
E. F. G. H.
Сопоставьте изображения (см. ниже) и их определения:
A. Соединение муфтой
B. Соединение угольником
C. Соединение крестом
D. Соединение тройником
E. F. G. H.
Сопоставьте код и вид схемы:
A. «Э»
B. «Г»
C. «В»
D. «Л»
E. схема электрическая
F. схема гидравлическая
G. схема вакуумная
H. схема оптическая

Сопоставьте название и изображение фигур (см. ниже):
A. Конус
B. Пирамида
C. Гиперболоид
D. Цилиндр
E. F. G. H.
Сопоставьте названия видов и их изображения (см. ниже):

A. Вид спереди
B. Вид сверху
C. Вид сбоку
D. Аксонометрия
E. F. G. H.
Сопоставьте названия измерительных приборов с их изображением (см. ниже):
A. Штангенциркуль
B. Микрометр
C. Радиусомеры
D. Штангенглубомер
E. F. G. H.
Сопоставьте названия крепежных соединений с изображениями (см. ниже):
A. Винтовое соединение
B. Болтовое соединение
C. Зубчатое соединение
D. Шпоночное соединение
E. Шпилечное соединение
F. G. H. I. J.
Сопоставьте определения и их изображения (см. ниже):
A. B. C. D. E. наружная проточка
F. сбег резьбы
G. внутренняя проточка
H. фаска

Сопоставьте определения с изображением (см. ниже):
A. Прямые скрещивающиеся
B. Прямые пересекающиеся
C. Точка лежит на прямой
D. Точка не лежит на прямой
E. F. G. H.
Сопоставьте плоскости конуса и то, что получается в результате их сечения (см. рисунок ниже):
A. B. C. D. E. F. окружность
G. эллипс
H. парабола
I. прямые линии
J. гипербола

Сопоставьте положение плоскостей в следующем порядке: общего положения, горизонтальная плоскость уровня, фронтальная плоскость уровня, профильная плоскость уровня (см. рисунки ниже):
1 2 3 4
Сопоставьте понятия и их изображения (см. ниже):
A. Ступенчатый разрез
B. Ломанный разрез
C. Горизонтальный разрез
D. Наклонный разрез
E. F. G. H.
Сопоставьте понятия и их определения:
A. Комплекты
B. Детали
C. Комплексы
D. Сборочные единицы
E. набор двух и более изделий, имеющих общее эксплуатационное назначение вспомогательного характера
F. изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (например, вал, литой корпус, зубчатое колесо и др.)
G. два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций
H. изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями

Сопоставьте понятия и их определения:
A. Сборочный чертеж
B. Сборочной единицей
C. Комплекс
D. Комплект
E. два и более изделия, несоединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера
F. называется изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями
G. документ, содержащий изображения изделия и другие данные, необходимые для его сборки (изготовления) и контроля
H. два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциям, но предназначенных для выполнения взаимосвязанных эксплуатационных функций

Сопоставьте понятия и их определения:
A. Соединение крестом
B. Соединение угольником
C. Соединение муфтой
D. Соединение тройником
E. представляет соединение труб крест-накрест с помощью ответных фланцев
F. используется для состыковки труб одинакового диаметра
G. служит для установки манометра на муфтовом клапане
H. отвод потока рабочей среды от основного трубопровода осуществляется только под углом в 90 градусов

Сопоставьте понятия и их определения:
A. Шайба
B. Винт
C. Болт
D. Гайка
E. может подкладываться под гайку или головку другого крепёжного изделия, под шплинт и т.п. для создания большей площади опорной поверхности, предотвращения самоотвинчивания крепёжной детали
F. имеет вид стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом
G. крепёжное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом
H. крепёжное изделие с резьбовым отверстием, образующее разборное соединение с помощью винта, болта или шпильки

Сопоставьте размеры с оформлением листа А3:
A. 297х420мм
B. 5мм
C. 20мм
D. 185х55мм
E. размер листа
F. поля справа, снизу, сверху
G. поле слева
H. основная надпись

Сопоставьте составные части изделия изображенные на картинке (см. ниже) с их названиями:
A. B. C. D. E. цилиндр
F. стойка
G. призма
H. отверстия

Сопоставьте условное обозначение соединений деталей:
A. Винтовое
B. Болтовое
C. Шпилечное
D. Винтовое с потайной головкой
E. F. G. H.
Сопоставьте чертеж и метод, который использовался для решения задачи:
A. B. C. D. теорема монжа
E. метод секущих сфер
F. секущие плоскости

Сплав, образованный расплавленным основным и наплавленным металлами или только переплавленным основным металлом, — это … шва

Технический рисунок(эскиз) – это …

• документ вспомогательного характера, предназначенный для временного пользования
• наглядное изображение, выполненное по правилам аксонометрических проекций от руки и на глаз
• конструкторский документ, выполненный от руки, без применения чертежных инструментов, без точного соблюдения размеров, без соблюдения масштаба, но с соблюдением пропорций детали
• инженерный документ, показывающий технические задумки инженера, сделанные от руки, но с соблюдением масштаба и размеров

Тип линии, изображенный на рисунке (см. ниже), служит для обозначения …

• невидимого контура
• видимого контура
• размерной линии
• осей и центров

Тип линии, изображенный на рисунке (см. ниже), служит для обозначения …

• невидимого контура
• видимого контура
• размерной линии
• осей и центров

Тонкие стенки детали, служащие для усиления изделия, — это …

• стенки
• ребра жесткости
• усилительные ребра
• узлы крепления

Точка А с координатами (10; 10; 20) лежит в … октане

• первом
• втором
• третьем
• четвертом

Точки пересечения отрезка АВ с поверхностью определены с помощью вспомогательной горизонтальной плоскости уровня определены на чертеже (см. ниже) под номером …

• 1
• 2
• 3

У данной (см. рисунок ниже) пирамиды … граней

У данной призмы (см. рисунок ниже) … ребра

Узел, образованный соединительными деталями (заклепками, винтами и др.) и прилегающими частями соединяемых деталей (фланцами), форма которых подчинена задаче соединения – это …

Укажите правильный порядок заполнение полей в основной надписи чертежа: разработал, проверил, наименование предприятия, масштаб чертежа (см. рисунок ниже):

1 поле 1
2 поле 4
3 поле 2
4 поле 3

Указанные стрелками (см. рисунок ниже) части шестигранной призмы называются боковые …

• рёбра
• грани
• снования
• линии сгиба

Условное обозначение для записи: «болт второго исполнения, с метрической резьбой, номинальным диаметром – 16мм, с крупным шагом, с длиной 75 мм» — это …

• болт 2М16х75
• болт М16х1.5
• болт 2М16х1.5х75
• болт М16х1.5х75

Установите соответствие между изображением и определением резьбы:
A. B. C. D. E. F. упорная
G. трубная цилиндрическая
H. трапецеидальная
I. метрическая
J. прямоугольная

Установите соответствие между понятием и его изображением (см. ниже):

A. Горизонтально проецирующая прямая
B. Фронтально проецирующая прямая
C. Прямая общего положения
D. Фронталь
E. Горизонталь
F. G. H. I. J.
Установите соответствие размеров листа с форматом:
A. А1
B. А2
C. А3
D. А4
E. А5
F. А6
G. 594×841 мм
H. 420×594 мм
I. 297×420 мм
J. 210×297 мм
K. 210х148 мм
L. 148х105 мм

Участок с неполноценным профилем резьбы, называется … резьбы

• шагом
• сбегом
• профилем
• длиной

Формат листа А4 имеет размер …

• 420х594 мм
• 297х420 мм
• 210х297 мм
• 148х210 мм

Шплинт нужен для …

• увеличения и предохранения опорной поверхности
• уплотнения соединения
• предотвращения самоотвинчивания
• надежного скрепления двух соединяемых деталей
