Лабораторная по топографии: расчёт координат, нивелирование и план

Контрольная работа №1
ЗАДАНИЕ 1. Вычисление исходных дирекционных углов; решение прямой геодезической задачи.

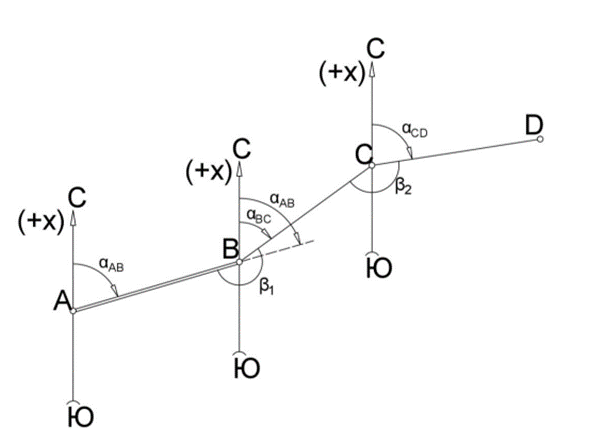

ЗАДАЧА 1.1. Вычислить дирекционные углы линий ВС и СД, если известен дирекционный линии АВ и измеренные правые по ходу углы β1 и β2 (см. рис.1).
ЗАДАЧА 1.2. Решение прямой геодезической задачи.
Найти координаты Хс и Ус точки С (см. рис.1), если известны координаты точки В, равные Хв= -14.02 м, Ув= +627.98 м, длина (горизонтальное проложение) линии ВС, равное dвс = 239.14 м и дирекционный угол линии ВС. Дирекционный угол линии ВС следует взять из решения предыдущей задачи (αВС = 30°39,0').

ЗАДАНИЕ 2. Составление топографического плана строительной площадки.
По данным полевых измерений выполнить обработку и вычертить топографический план строительной площадки в масштабе 1:2000 с высотой сечения рельефа 1 м.
ИСХОДНЫЕ ДАННЫЕ.
1. Для съемки участка на местности между двумя пунктами полигонометрии ПЗ8 и ПЗ19 проложен теодолитно-высотный ход. В нем измерены длины всех сторон (рис. 2), а на каждой вершине хода – правый по ходу горизонтальный угол и углы наклона на предыдущую и последующую вершины. Результаты измерений горизонтальных углов и длин линий даны в табл.2, а результаты тригонометрического нивелирования даны в табл.4 и 4а. Эти данные являются общими для всех вариантов. Измерение углов проводилось оптическим теодолитом 4Т30П с точностью отчетов 0.5΄

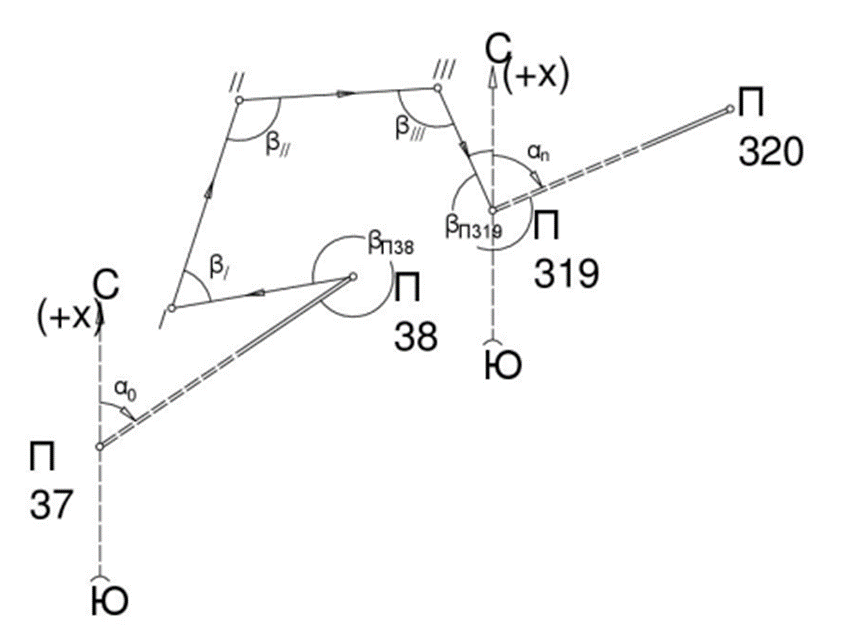

Рис. 2 Схема теодолитного хода съемочного обоснования
Таблица 2
Результаты измерения углов и длин сторон
2. Известны координаты полигонометрических пунктов ПЗ8 и ПЗ19 (т.е. начальной и конечной точек хода): Xпз8= -14.02 м, Yпз8= +627.98 для всех вариантов; Xпз19 принимается равным Xc, а Yпз19 – значению Yc, полученные при решении задачи 2 в задании 1(Xпз19 = Хс = 191,71 м, Yпз19 = Ус = 749,89 м).
Известны также исходный α0 и конечный αn дирекционные углы:
α0 – дирекционный угол направления ПЗ7 – ПЗ8 берется в соответствии с шифром и фамилией студента также, как и в задании 1.
Таким образом α0 = αАВ = 40°38,2';
αn – дирекционный угол стороны ПЗ19 – ПЗ20 для всех студентов принимается равным дирекционному углу линии CD, вычисленному в задаче 1, т.е. αn = αCD = 51°11,0'.
3. Отметки пунктов ПЗ8 и ПЗ19 были получены из геометрического нивелирования. При выполнении же задания значение отметки ПЗ8 следует принять условно: количество целых метров в отметке должно быть трехзначным числом, в котором количество сотен метров равно единице, а количество десятков и единиц метров составляют две последние цифры шифра студента. В дробной части отметки (дм, см, мм) ставятся те же цифры, что и в целой части. (Трушкова И.С., шифр 1123540) отметка пункта ПЗ8 = 140.140 м. Отметка ПЗ19 для всех студентов принимается на 3.282 м больше отметки ПЗ8. ПЗ19 = 143,422 м.

ЗАДАНИЕ 3. Решение задач по топографическому плану строительной площадки.

Контрольная работа №2
ЗАДАНИЕ № 1. Решение задач по обработке результатов геометрического нивелирования.

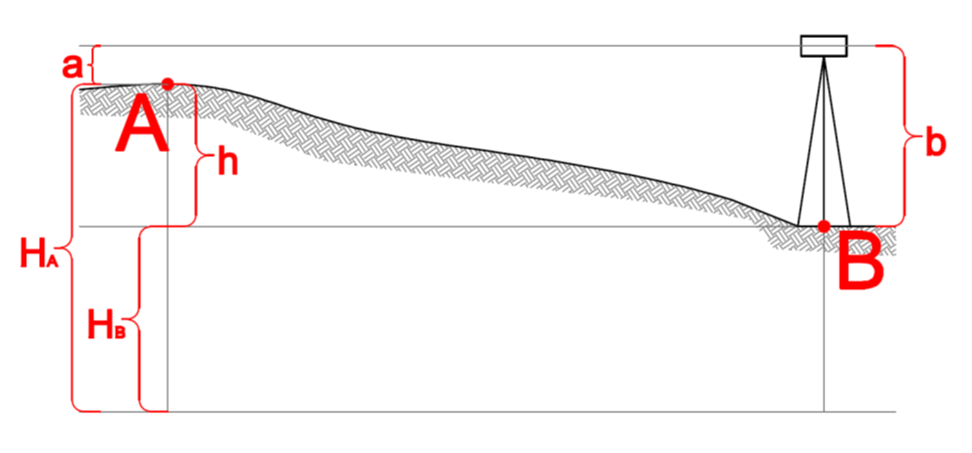

Задача 1. Вычислить отметку точки В через превышение над точкой А, если по нивелирным рейкам, стоящим на точках, получены отсчеты:
в точке А………………………а = 1257 мм
в точке В……………………….b = 2581 мм.
Задача 2. Воспользовавшись исходными данными предыдущей задачи, вычислить вторично отметку НВ точки В, но теперь через горизонт инструмента. Построить поясняющий схематический чертеж.

ЗАДАНИЕ 2. Составление профиля трассы дороги.
По данным журналов геометрического нивелирования и пикетажному построить продольный и поперечный профили участка дороги. Нанести на продольный профиль проектную линию.Показать/скрыть дополнительное описание
