Изучение специальных возможностей работы в текстовом редакторе Writer. Приобретение навыков по рисованию и набору формул. 3.2. Теоретические положения Рисование Для рисования в текстовом редакторе Writer используются панели инструментов Рисунок и Свойства изображения. Предположим, что панели инструментов Рисунок и Свойства изображения уже отображены (лабораторная работа № (указать номер)). На панели инструментов Рисунок имеются следующие кнопки: Выделить; Линия; Прямоугольник; Эллипс; Полилиния (кнопка необходима для изображения кривой, имеющей плавные изгибы); Текстовые (кнопка необходима для добавления записей в автофигуры); Выноски (при нажатии кнопки появляется возможность сделать выноску самого простого вида); Основные автофигуры (при нажатии кнопки открывается библиотека основных фигур); Фигуры-символы (при нажатии кнопки открывается библиотека фигур-символов); Стрелки (при нажатии кнопки открывается библиотека возможных стрелок); Схемы (при нажатии кнопки открывается библиотека, содержащая блоки для изображения схем); Выноски (при нажатии кнопки открывается библиотека возможных выносок); Звезды (при нажатии кнопки открывается библиотека возможных фигур в виде звезд); Изменение геометрии; Галерея текстовых эффектов (при нажатии кнопки открывается окно, содержащие шаблоны нанесения нестандартных текстов); Из файла (при нажатии кнопки открывается окно, позволяющее вставить картинку из любого другого доступного файла); Включить/Выключить экструзию (при нажатии кнопки открывается либо закрывается еще одна панель инструментов, называемая Параметры 3D).

Кнопка доступна, если на рисунке изображен текст по шаблону Галереи текстовых эффектов. Панель инструментов Параметры 3Dможно и отображать обычным способом (лабораторная работа № (указать номер)). На панели инструментов Рисунок могут быть отображены и другие кнопки, например: Многоугольник; Объект кривых (кнопка, позволяющая рисовать кривые линии, имеющие острые изгибы); Дуга окружности; Сектор эллипса; Сегмент окружности; Вертикальный текст (кнопка, позволяющая наносить текст в вертикальном положении); Бегущая строка (кнопка, позволяющая придавать введенному тексту движение); Вертикальная выноска. Если эти кнопки не отображены, их, по желанию Пользователя, можно отобразить.

Панель инструментов Параметры 3D содержит следующие кнопки: Наклон вниз; Наклон вверх; Наклон влево; Наклон вправо; Глубина (библиотека. Позволяет различными способами вытягивать изображение в глубину); Направление (библиотека. Позволяет различными способами изменять направление глубины); Освещение (библиотека. Позволяет различными способами «подсвечивать» текст надписи); Поверхность (позволяет задавать различный тип поверхности текста, например, матовый, блестящий и пр.); Цвета 3D. Для того, чтобы изобразить объект (линию, овал, выноску, автофигуру и прочее) необходимо нажать соответствующую кнопку на панели инструментов Рисунок, в нужном месте листа установить мышь, нажать левую кнопку мыши, не отпуская кнопки передвинуть мышь на нужное расстояние, указывающее размер объекта, а затем отжать левую кнопку мыши.

Для того, чтобы выделить объект, необходимо щелкнуть по нему левой кнопкой мыши. Для того, чтобы выделить группу объектов, необходимо нажать на клавиатуре клавишу , и удерживая ее, поочередно выделить каждый из объектов или воспользоваться кнопкой Выделение на панели инструментов Рисунок, выделяя мышью с нажатой левой кнопкой область листа, захватывающую все выделяемые объекты. Для того, чтобы изменить размеры объекта необходимо его выделить, т. е. щелкнуть по объекту левой кнопкой мыши, установить мышь на границе выделения объекта, в месте, где располагаются обрамляющие контур квадратики (рисунок 1), нажать левую кнопку мыши, и удерживая нажатой кнопку, перемещать мышь в нужном направлении.

Рисунок 1 – Выделение объекта На некоторых выделенных объектах имеется желтый кружочек (рисунок 1). Установив мышь на желтый кружочек, нажав левую кнопку мыши, перемещая мышь не отпуская левую кнопку, можно изменять толщину объекта. Чтобы добавить надпись необходимо нажать на панели инструментов Рисунок кнопку Текстовые, установить мышь в место, где будет располагаться текст, нажать левую кнопку мыши, не отпуская кнопки передвинуть мышь на нужное расстояние, указывающее размер надписи, отжать левую кнопку мыши, а затем в получившееся поле с мигающим курсором ввести текст. Таким же образом изображается бегущая строка. Чтобы изобразить надпись по шаблону из галереи текстовых эффектов необходимо нажать соответствующую кнопку на панели инструментов Рисунок, в появившемся окне выбрать тип шаблона и нажать кнопку ОК.

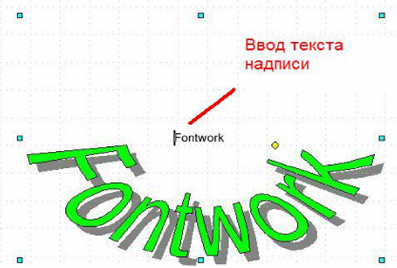

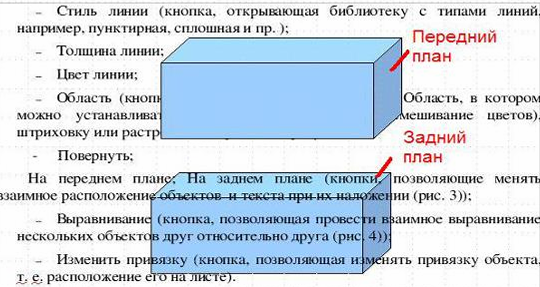

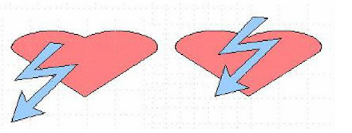

Чтобы изменить текст полученной надписи необходимо два раза щелкнуть левой кнопки мыши по надписи, исправить появившеюся, изображенную мелким шрифтом надпись на нужную, а затем щелкнуть левой кнопкой мыши вне изображения надписи (рисунок 2). На панели инструментов Свойства изображения имеются следующие кнопки: Линия (кнопка, позволяющая открывать диалоговое окно для изменения толщины, типа, цвета линий); Стиль стрелок (кнопка, открывающая библиотеку с типами стрелок; Стиль линии (кнопка, открывающая библиотеку с типами линий, например, пунктирная, сплошная и прочее); Толщина линии Цвет линии; Область (кнопка, открывающая диалоговое окно Область, в котором можно устанавливать заливку, тень, градиенты (смешивание цветов), штриховку или растровые изображения (рисунки)); Повернуть; На переднем плане; На заднем плане (кнопки, позволяющие менять взаимное расположение объектов и текста при их наложении (рисунок 3)); Выравнивание (кнопка, позволяющая провести взаимное выравнивание нескольких объектов друг относительно друга (рисунок 4)); Изменить привязку (кнопка, позволяющая изменять привязку объекта, т.

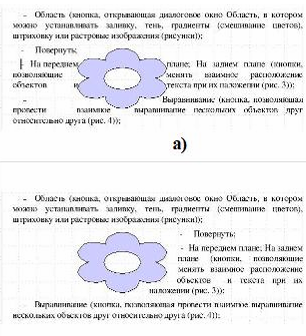

е. расположение его на листе). На панели инструментов Свойства изображения могут быть отображены и другие кнопки, например: Показать сетку (кнопка, позволяющая отображать сетку для более удобного нанесения изображений); Обтекание страницы; Обтекание слева; Обтекание справа и прочее (кнопки, позволяющие формировать взаимное расположение рисунков и текста (рисунок 5 а,б)). Все операции над объектами возможны только в том случае, если объект (объекты) выделены. Набор формул Для того, чтобы в текстовом редакторе Writer набрать формулы необходимо: Воспользоваться категорией главного меню Вставка командой Объект, подкомандой Формула. Отобразить панель инструментов Вставка (лабораторная работа № 2) и нажать кнопку Формула.

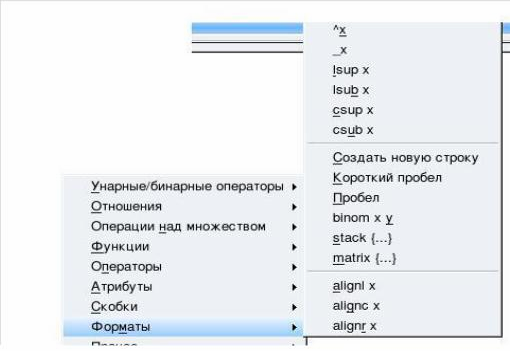

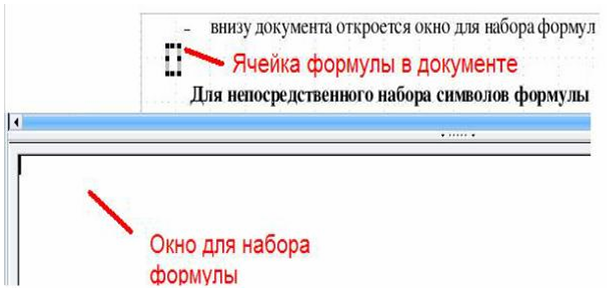

Отобразить панель инструментовВставить объект, нажать кнопку Объект OLE, и в появившемся окне выбрать Формула OpenOffice. Во всех случаях: на документе, в месте, где находился курсор, образуется ячейка, в которой будет содержаться формула; внизу документа откроется окно для набора формул (рисунок 6). Для непосредственного набора символов формулы необходимо в окне для набора формул воспользоваться контекстным меню (рисунок 7). Контекстное меню, вызванное в окне для набора формул содержит различные категории, представляющие собой классификацию математических шаблонов. Например, Унарные/бинарные операции, Отношения, Операции над множествами и пр. Категория Унарные/бинарные операции содержит операции: сложения; вычитания; умножения (cdot -точка, times – крестик, остальные знаки видны из обозначений); деления (wideslash -горизонтальная дробь, наклоненная вправо /, widebslash - вертикальная дробь, наклоненная влево); Категория Отношения содержит операции: больше, меньше; равенства; приблизительного равенства (approx); стремления (toward); и прочее Категория Операции над множествами содержит знаки: принадлежности (in); объедения (union); подмножества (subset); и прочее.

Категория Функции содержит обозначения: модуля; квадратного корня (sqrt x) и корня n-ой степени (nroot x, y); логарифмов экспоненты и прочее. Категория Операторы содержит обозначения: предела (lim); суммы (sum); произведения (prod); интегралов различной сложности (int, iint); и прочее. Категория Скобки содержит обозначения скобок различных видов. Категория Атрибуты содержит обозначения типа À, É, Õ, Û и прочее. Категория Форматы содержит обозначения: матрицы степени позволяет делать пробелы или создавать новую строку в формуле. Категория Прочее содержит обозначения: бесконечности (infinity); букв греческого алфавита (nabla, exists); стрелок(leftarrow, rightarrow) и многоточий (dotslow).

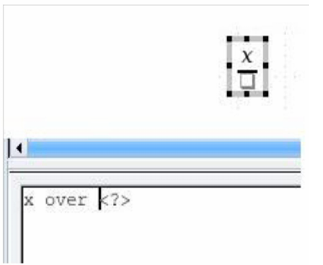

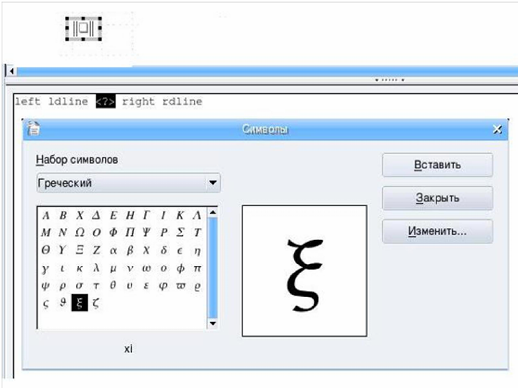

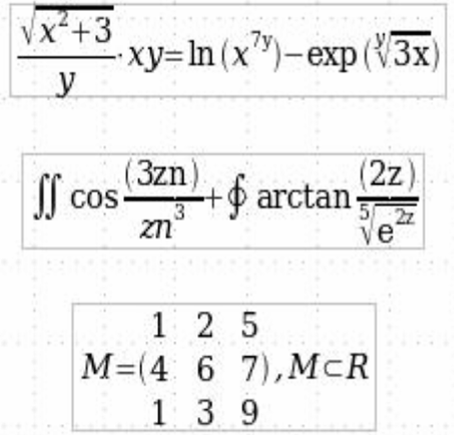

Для того, чтобы набрать символы формулы необходимо из контекстного меню выбрать категорию и операцию, а затем в появившемся шаблоне значки заменить на необходимые цифры или символы (рисунок 8). Для того, чтобы завершить набор формулы необходимо щелкнуть вне окна для набора формулы. Для того, чтобы внести в формулу изменения необходимо произвести по ней двойной щелок левой кнопки мыши. Существуют дополнительные символы, которые также можно использовать при наборе формул. Для того, чтобы открыть окно с дополнительными символами, необходимо, не выходя из окна для набора формул, выбрать категорию главного меню Сервис, команду Каталог. В появившемся окне Символы из набора символов (греческий, специальный) необходимо выбрать нужный символ и нажать кнопку Вставить(рисунок 9).

3.3. Программное обеспечение 1. Преимущественно использовать: Операционная система Windows,текстовый процессор Writer (или аналог) из пакета офисных программ OpenOffice или LibreOffice (или аналог). 2. Допустимо использовать:Операционная система Windows, (Linux), текстовый процессор Word из пакета офисных программ MicrosoftOffice. 3.4. Задание на работу 1. Изучите теоретические положения работы. 2. Откройте папку, носящую Ваши фамилию и инициалы, и создайте в ней документ Writer, назвав его Лабораторная работа (указать номер). 3. Отобразите панели инструментов Рисование и Настройкаизображения в случае, если они не отображены. 4. Нарисуйте рисунок, содержащий: пять основных фигур; пять фигур-символов; произвольное количество стрелок; произвольное количество вынос....
