Исходные данные:

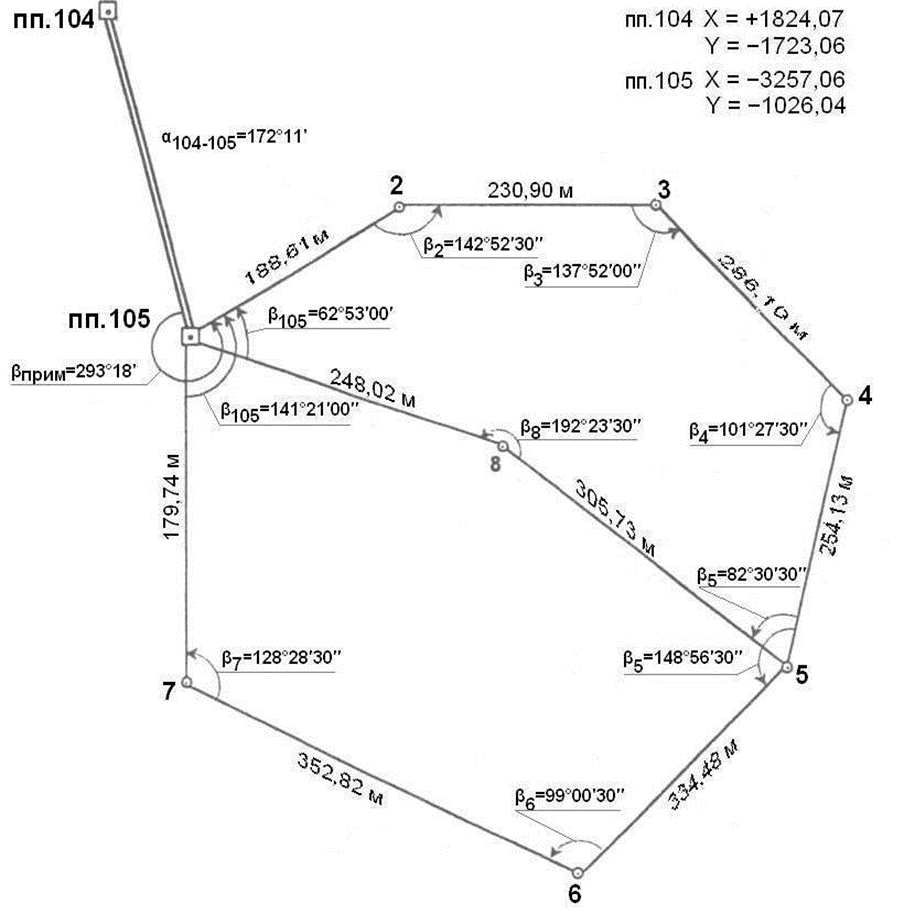

На участке землепользования создана сеть съёмочного обоснования в виде замкнутого и разомкнутого (диагонального) теодолитных ходов. Привязка съёмочной сети выполнена к исходным пунктам полигонометрии II разряда пп.105 и пп.104 с известными координатами X, Y.

Горизонтальные углы в теодолитных ходах измерены теодолитом ТЕО20В одним полным приёмом (при KЛи КП) (рис. 2). Длины сторон измерены стальной мерной лентой в прямом и обратном направлениях с точностью 1/2000, углы наклона линий – с помощью вертикального круга теодолита. Результаты угловых и линейных измерений приведены в полевом журнале.

Съёмка ситуации местности выполнена способами перпендикуляров, полярных координат, засечек и створов; результаты съёмки представлены на абрисах (рис. 3 и 4).
