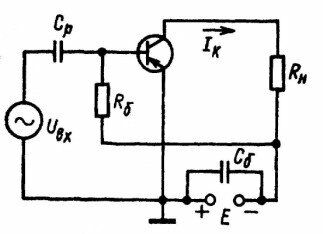

Транзистор включен в усилительный каскад по схеме с общим эмиттером (рис. 1). Каскад питается от одного источника с напряжением Е. Для подачи смещения в цепь базы используется гасящий резистор. Характеристики транзистора изображены на рисунке 2. Исхо

Транзистор включен в усилительный каскад по схеме с общим эмиттером (рис. 1). Каскад питается от одного источника с напряжением Е. Для подачи смещения в цепь базы используется гасящий резистор. Характеристики транзистора изображены на рисунке 2. Исходные данные: постоянная составляющая тока базы I_б0, амплитуда переменной составляющей тока базы I_mб, сопротивление резистора нагрузки R_н, а также максимально допустимая мощность, рассеиваемая коллектором P_кmax приведены в таблице 2. Требуется:

1. построить линию P_кmax;
2. по входным характеристикам (рис. 2, а) найти: постоянную составляющую тока коллектора I_к0, постоянную составляющую напряжения коллектор-эмиттер U_кэ0, амплитуду переменной составляющей тока коллектора I_mк, амплитуду выходного напряжения U_mR=U_mкэ, коэффициент усиления по току К_I, выходную мощность P_вых, мощность, рассеиваемую на нагрузке постоянной составляющей тока коллектора P_R0, полную потребляемую мощность коллекторной цепи P₀, КПД коллекторной цепи η. Проверить, не превышает ли мощность, выделяемая на коллекторе в режиме покоя P_к0, максимально допустимую мощность P_кmax;
3. с помощью выходных характеристик (рис. 2, б) определить: напряжение смещения U_бэ0, амплитуду выходного сигнала U_mбэ, входную мощность P_вх, коэффициенты усиления по напряжению K_U и по мощности К_P, входное сопротивление каскада R_вх, сопротивление резистора R_б и емкость разделительного конденсатора C_P. Диапазон усиливаемых колебаний 80 Гц – 5 кГц.

Таблица 2
