Задача 2: Магнитостатика вариант 8

Задача 2.1. Проводник с током, равномерно распределённым по его поперечному сечению и имеющему плотность j, имеет форму трубки, внешний и внутренний радиусы которой равны R0 и R соответственно. Магнитная проницаемость меняется по закону =f(r). Построить графически распределения модулей векторов индукции магнитного поля B и напряжённости магнитного поля H, а также модуля вектора намагниченности J в зависимости от r в интервале от R до R0. Определить поверхностную плотность токов намагничивания i\'п на внутренней и внешней поверхностях трубки и распределение объёмной плотности токов намагничивания i\'об(r). Функция =f(r) для чётных вариантов имеет вид: =(Rn +rn )/2Rn .

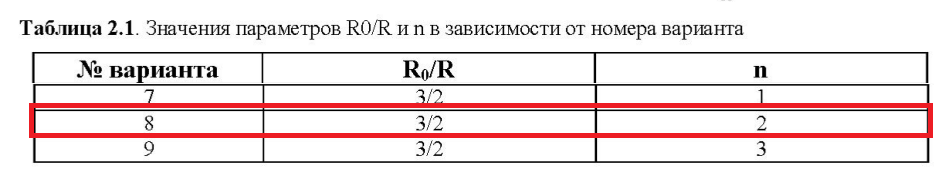

Функция =f(r) для нечётных вариантов имеет вид: =(R0 n +Rn -rn )/Rn . Таблица 2.1. Значения параметров R0/R и n в зависимости от номера варианта .
