Ответы к контрольной работе 2: Постоянный электрический ток

Постоянный электрический ток

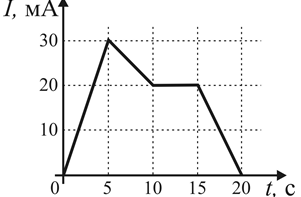

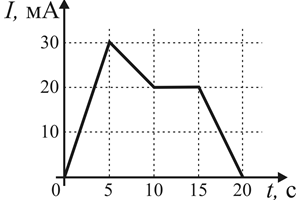

• 2.1. На рисунке показана зависимость силы тока в проводнике от времени. Определить заряд (в мКл), прошедший по проводнику за время от 0 до 10с.

1) 200
2) 150
3) 400
4) 300

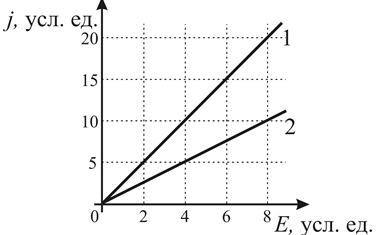

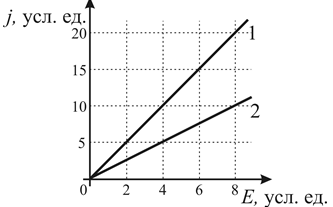

• 2.2. На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля E. Определить отношение удельных проводимостей этих проводников σ₁/σ₂.

1) 2
2) 4
3) 1/4
4) 1/2

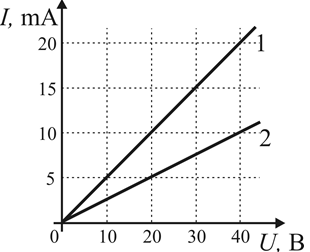

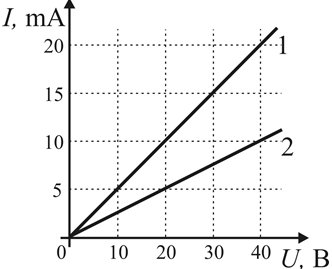

• 2.3. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. Определить отношение их сопротивлений R₁/R₂.

1) 4
2) 2
3) 1/4
4) 1/2

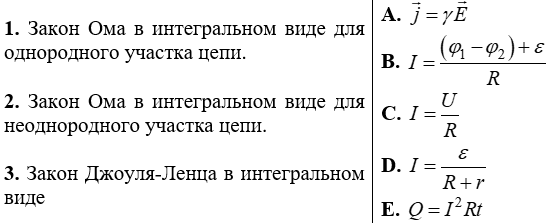

• 2.4. Установить соответствие математических формул, перечисленным физическим законам.

1) 1-А, 2-В, 3-Е
2) 1-B, 2-D, 3-Е
3) 1-D, 2-С, 3-Е
4) 1-С, 2-В, 3-Е

• 2.5. На каком рисунке изображена зависимость удельного сопротивления металлического проводника от температуры?

1) 2) 3) 4)

• 2.6. На каком рисунке изображена зависимость удельного сопротивления проводника от температуры в области сверхпроводящего перехода?

1) 2) 3) 4)

• 2.7. Как изменяется электрическое сопротивление металлов и полупроводников при повышении температуры?

1) Сопротивление металлов и полупроводников не изменяются
2) Сопротивление металлов увеличивается; сопротивление полупроводников уменьшается
3) Сопротивление металлов и полупроводников уменьшается
4) Сопротивление металлов и полупроводников увеличивается

• 2.8. На рисунке представлена вольтамперная характеристика лампы накаливания. Определить мощность лампы при U=100B.

1) 10 Вт
2) 37,5 Вт
3) 90 Вт
4) 40 Вт

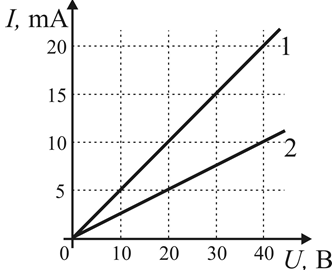

• 2.9. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. Определить отношение мощностей электрических токов P1/P2, при напряжении 20 В.

1) 1
2) 4
3) 2
4) 1/2

• 2.10. На рисунке представлена зависимость силы тока в проводнике от времени. Определить заряд (в мКл), прошедший по проводнику за время от 10 до 20 с.

1) 200
2) 150
3) 400
4) 300

• 2.11. На рисунке представлена зависимость силы тока в проводнике от времени. Определить заряд (в мКл), прошедший по проводнику за время от 0 до 20 с.

1) 200
2) 150
3) 400
4) 300

• 2.12. На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля . Определить отношение удельных проводимостей вещества этих проводников σ₁/σ₂.

1) 2
2) 4
3) 1,4
4) 1/2

• 2.13. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. Определить отношение их сопротивлений R₁/R₂.

1) 4
2) 2
3) 1,4
4) 0,5

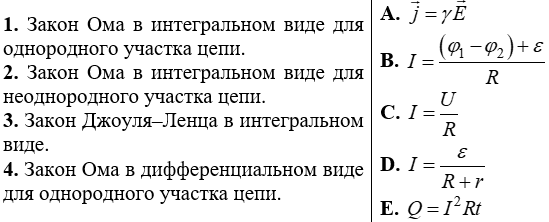

• 2.14. Установить соответствие математических формул, перечисленным физическим законам.

1) 1-А, , 3-Е, 4-С.
2) 1-А, 2-В, 3-D, 4-E.
3) 1-D, 2-C, 3-E, 4-B.
4) 1-C, 2-B, 3-E, 4-A.

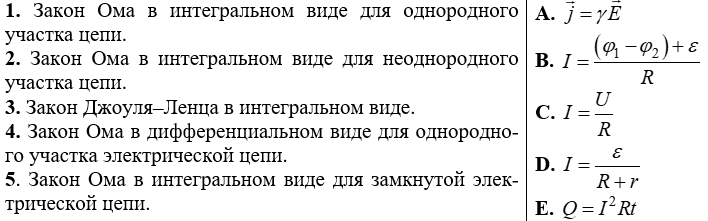

• 2.15. Установить соответствие математических формул перечисленным физическим законам.

1) 1-А, 2-В, 3-С, 4-D, 5-E.
2) 1-B, 2-C, 3-D, 4-E, 5-A.
3) 1-C, 2-B, 3-E, 4-A, 5-D.
4) 1-D, 2-E, 3-A, 4-C, 5-D.

• 2.16. На каком рисунке изображена зависимость удельного сопротивления полупроводника от температуры?

1) 2) 3) 4)

• 2.17. Как изменится электрическое сопротивление металлов и полупроводников при понижении температуры?

1) Электрическое сопротивление металлов и полупроводников не изменится
2) Электрическое сопротивление металлов увеличится; электрическое сопротивление полупроводников уменьшится
3) Электрическое сопротивление металлов уменьшится; электрическое сопротивление полупроводников увеличится
4) Электрическое сопротивление металлов и полупроводников увеличится

• 2.18. На рисунке представлена вольтамперная характеристика лампы накаливания. Определить сопротивление лампы при напряжении 100 В.

1) 100 Ом
2) 200 Ом
3) 250 Ом
4) 300 Ом
5) 400 Ом

• 2.19. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. При напряжении 20 В определить отношение тепловых мощностей выделяемых на сопротивлениях при прохождении электрического тока P₁/P₂.

1) 1
2) 4
3) 2
4) 1/2

• 2.20. Внешние сопротивления R и n одинаковых источников тока с ЭДС ε и внутренними сопротивлениями r соединены последовательно. По какой формуле вычисляется сила тока в замкнутой электрической цепи?

1) 2) 3) 4)

• 2.21. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. Какая тепловая мощность выделяется на резисторе 1 при токе 15 мА?

1) 0,45 Вт
2) 450 Вт
3) 0,30 Вт
4) 15 Вт

• 2.22. Вольтамперные характеристики резисторов 1 и 2 представлены на рисунке. Какая тепловая мощность выделяется на резисторе 2 при токе 10 мА?

1) 0,4 Вт
2) 0,45 Вт
3) 0,30 Вт
4) 0,5 Вт

• 2.23. Какие заряженные частицы являются носителями тока в металлических проводниках?

1) Носителями тока являются положительные ионы.
2) Носителями тока являются электроны.
3) Носителями тока являются положительные ионы и электроны.

• 2.24. Какие из приведенных утверждений являются положениями классической теории проводимости металлов?

1) Носителями тока являются электроны.
2) Ионы кристаллической решетки неподвижны.
3) Электроны подобны «идеальному газу».

• 2.25. Какую размерность в системе СИ имеет плотность тока?

1) A/м
2) А/м²
3) Кл/м
4) Кл/м²

• 2.26. Какое наименование в системе СИ имеет единица измерения проводимости вещества?

1) Ампер
2) Вольт
3) Ом
4) Тесла
5) Сименс

• 2.27. Через электрическую лампу, подключенную к источнику тока с ЭДС 8 В и внутренним сопротивлением 1 Ом протекает ток 2 А. Какой график соответствует зависимости силы тока от приложенного к лампе напряжения?

1) 2
2) 4
3) 2
4) 3

• 2.28. Как изменится удельная тепловая мощность тока, если напряженность электрического поля в проводнике уменьшить в два раза?

1) Увеличится в 2 раза
2) Не изменится
3) Уменьшится в 4 раза
4) Уменьшится в 2 раза
5) Увеличится в 4 раза

• 2.29. На рисунке изображена вольтамперная характеристика (ВАХ) вакуумного диода. В какой области ВАХ все электроны, вылетающие из катода в результате термоэлектронной эмиссии, достигают анода?

1) 5
2) 1
3) 4
4) 3
5) 2

• 2.30. В течение 10 с сила тока в проводнике равномерно возрастает от 1 А до 3 А. Какой заряд проходит через поперечное сечение проводника за это время?

1) 20 Кл
2) 40 Кл
3) 30 Кл
4) 10 Кл

• 2.31. Вольтамперные характеристики двух нагревательных элементов изображены на рисунке. На сколько сопротивление первого элемента больше сопротивления второго?

1) На 25 Ом
2) На 12,5 Ом
3) На 80 Ом
4) На 0,5 Ом

• 2.32. К источнику тока с ЭДС 12 В подключили реостат. На рисунке показан график зависимости силы тока в цепи от сопротивления реостата. Определить внутреннее сопротивление источника тока.

1) 6 Ом
2) 0 Ом
3) 0,5 Ом
4) 1 Ом
5) 2 Ом

• 2.33. Сила тока в проводнике с течением времени изменяется так, как показано на рисунке. Какой заряд прошел через сечение проводника 3t?

1) q = 2I₀t
2) 0
3) q = 4I₀t
4) q = I₀t

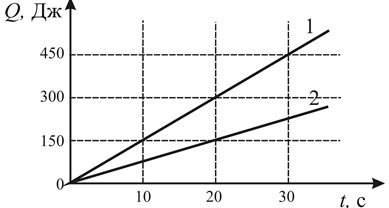

• 2.34. На рисунке представлен график зависимости количества теплоты, которое выделяется в двух последовательно соединенных резисторах, от времени. Определить отношение сопротивлений резисторов


1) 0,5
2) 4
3) 0,25
4) 2

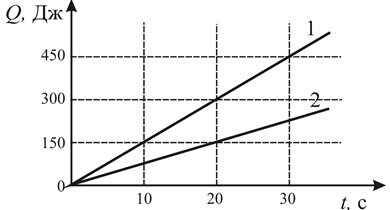

• 2.35. На рисунке представлен график зависимости количества теплоты, которое выделяется в двух параллельно соединенных резисторах, от времени. Определить отношение сопротивлений резисторов


1) 0,5
2) 4
3) 0,25
4) 2

• 2.36. К источнику тока с ЭДС 12 В подключили реостат. На рисунке показан график зависимости силы тока в цепи от сопротивления реостата. Определить коэффициент полезного действия электрической цепи при силе тока 6 А.

1) 25%
2) 40%
3) 50%
4) 70%

• 2.37. К источнику тока подключили реостат. На рисунке показан график зависимости силы тока в цепи от сопротивления реостата. Определить внутреннее сопротивление источника тока.

1) 6 Ом
2) 0,5 Ом
3) 1 Ом
4) 2 Ом
5) 4 Ом
