Лабораторная работа: ЛР №2 "Измерения в радиотехнических цепях с помощью осциллографа и вольтметра"

Зачтенная лабораторная работа по физическим основам радиотехники №2 "Измерения в радиотехнических цепях с помощью осциллографа и вольтметра"
Цель работы:

• получение навыков работы с осциллографом и вольтметром;
• изучение функциональных возможностей и характеристик приборов;
• освоение приемов работы с генераторами гармонических колебаний и вольтметром;
• изучение характеристик импульсных и амплитудно-модулированных сигналов;
• измерение параметров этих сигналов с помощью осциллографа

Приборы, используемые в работе:

1. Осциллограф: Актаком ADS-2061 (80 MHz/500MSals)
2. Милливольтметр: B3-38 (10 mV)
3. Генератор стандартных сигналов (ГСС): Актаком AWG-4110 (10 MHz)

Введение:
Цена деления масштабной сетки осциллографа по вертикали: 1 V.
Цена деления масштабной сетки при разных положениях переключателей усилителя вертикального отклонения:
2 mV, 5 mV, 10 mV, 20 mV, 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V, 10 V.

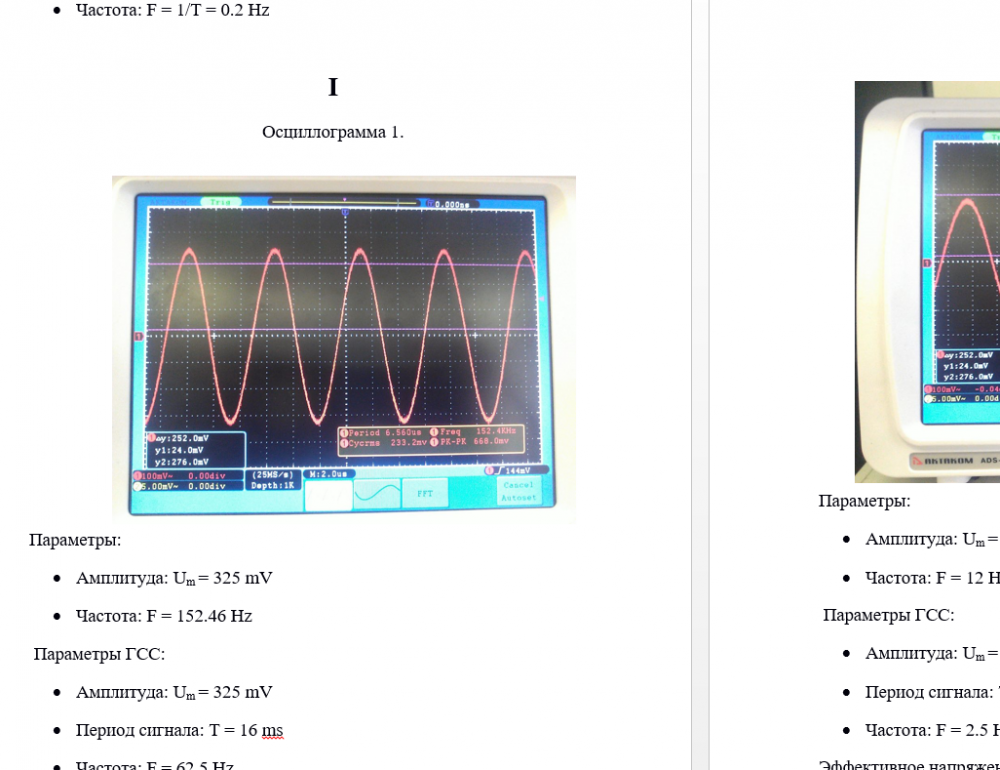

Пример оформления:
Показать/скрыть дополнительное описание
