Задача: Расчёт линейной электрической цепи однофазного синусоидального тока при наличии взаимной индуктивности
Описание
Задача №3. Расчёт линейной электрической цепи однофазного синусоидального тока при наличии взаимной индуктивности

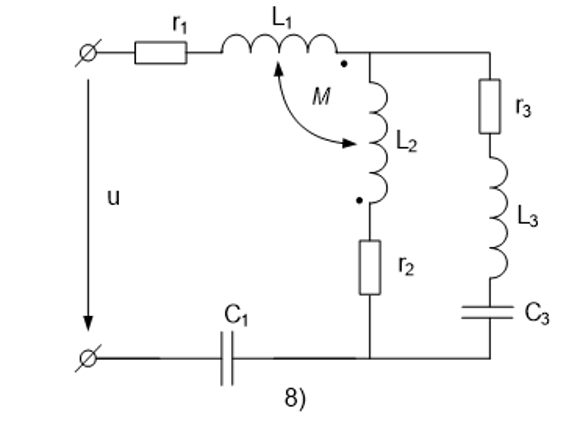

Задана электрическая схема рис. 3. Исходные данные для схемы приведены в таблице 3. Входное напряжение изменяется по синусоидальному закону
Частота входного напряжения f=50 Гц, начальная фаза 0.
Требуется:
1. Составить систему уравнений по законам Кирхгофа для определения комплексов действующих значений токов в ветвях схемы.
2. Составить и решить систему уравнений с помощью метода контурных токов для определения комплексов действующих значений токов в ветвях схемы.
3. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
4. Определить активную мощность, передаваемую через магнитную связь от одного индуктивного элемента другому индуктивному элементу.
![]()
Задана электрическая схема рис. 3. Исходные данные для схемы приведены в таблице 3. Входное напряжение изменяется по синусоидальному закону
Частота входного напряжения f=50 Гц, начальная фаза 0.
Требуется:
1. Составить систему уравнений по законам Кирхгофа для определения комплексов действующих значений токов в ветвях схемы.
2. Составить и решить систему уравнений с помощью метода контурных токов для определения комплексов действующих значений токов в ветвях схемы.
3. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
4. Определить активную мощность, передаваемую через магнитную связь от одного индуктивного элемента другому индуктивному элементу.
| № варианта | № схемы на рис.3 | Um | r1 | r2 | r3 | L1 | L2 | L3 | С1 | С3 | K |
| - | - | В | Ом | Ом | Ом | мГн | мГн | мГн | мкФ | мкФ | - |
| 28 | 8 | 200 | 15 | 15 | 15 | 100 | 60 | 160 | 150 | 120 | 0,75 |
