Задача: Расчет линейной электрической цепи однофазного синусоидального тока
Описание

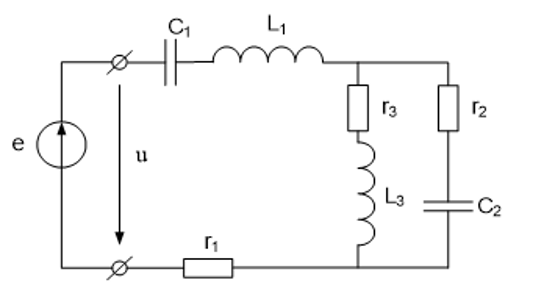

Задана электрическая схема рис. 2. Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
![]()
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
| № варианта | № варианта схемы рис.2 | r1 | r2 | r3 | L1 | L2 | L3 | С1 | С2 | f | Um | j |
| - | - | Ом | Ом | Ом | Гн | Гн | Гн | мкФ | мкФ | Гц | В | Град. |
| 28 | 8 | 25 | 35 | 25 | 0,05 | 0,12 | 0,05 | 100 | 25 | 50 | 220 | 30 |
Характеристики решённой задачи
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
527,96 Kb
Список файлов
1.docx
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
