Задача: Расчет линейной электрической цепи однофазного синусоидального тока
Описание
Задача №2. Расчет линейной электрической цепи однофазного синусоидального тока

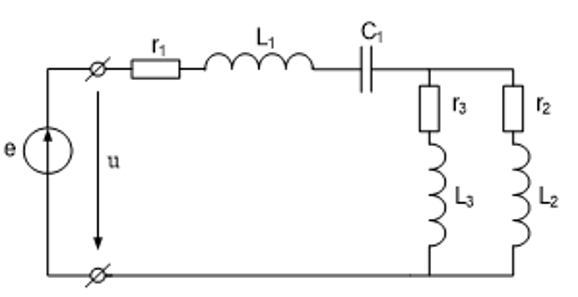

Задана электрическая схема рис. 2. Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону u
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
![]()
Задана электрическая схема рис. 2. Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону u
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
| № варианта | № варианта схемы рис.2 | r1 | r2 | r3 | L1 | L2 | L3 | С1 | С2 | f | Um | j |
| - | - | Ом | Ом | Ом | Гн | Гн | Гн | мкФ | мкФ | Гц | В | Град. |
| 30 | 10 | 25 | 25 | 30 | 0,1 | 0,06 | 0,04 | 50 | 75 | 50 | 380 | 60 |
