Задача: Расчет линейной электрической цепи однофазного синусоидального тока
Описание

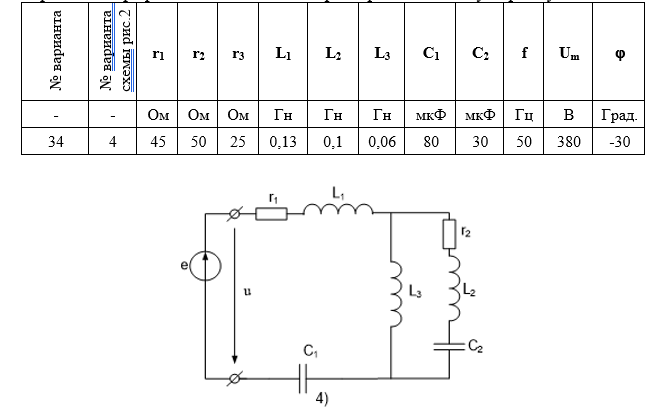

Задана электрическая схема рис. 2. Исходные данные для схемы приведены в таблице 2. Входное напряжение u(t) равное ЭДС e(t) изменяется по синусоидальному закону u
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
![]()
Требуется:
1. С помощью символического метода расчёта найти комплексы действующих значений токов в ветвях схемы.
2. Построить топографическую диаграмму, совмещённую с векторной диаграммой токов.
3. Написать закон изменения мгновенного значения тока первой ветви и нарисовать график его изменения за время равное одному периоду.
