Задача: Для схемы рис.6.8,а полупроводникового стабилизатора напряжения с кремниевым опорным диодом

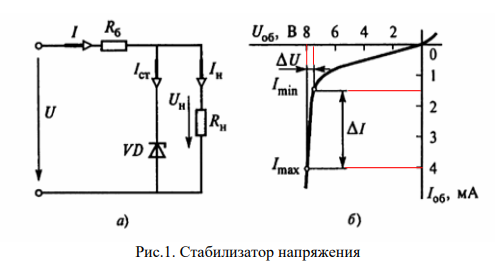

Для схемы рис.6.8,а полупроводникового стабилизатора напряжения с кремниевым опорным диодом VD определить пределы изменения напряжения Uн =7,85 B на нагрузочном резисторе Rн =12,5 кОм, если напряжение источника питания U =12 B изменяется в пределах 10% . Сопротивление балластного резистора Rб =1000 Ом, вольтамперная характеристика диода представлена на рис.6.8,б. Нелинейностью вольтамперной характеристики на рабочем участке пренебречь.
