Рассчитать переходной процесс в схеме при периодическом включении и выключении транзистора с заданной частотой коммутации
Описание

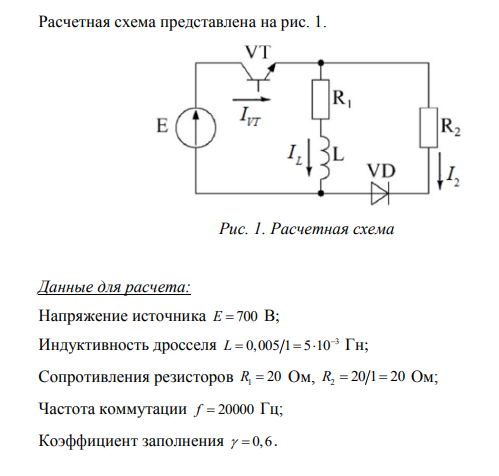

Рассчитать переходной процесс в схеме при периодическом включении и выключении транзистора с заданной частотой коммутации ( f ) и коэффициентом заполнения ( вкл t T , где T f 1 – период переключения, вкл t – время включенного состояния транзистора). Необходимо выполнить расчет для двух периодов переключения, считая полупроводниковые приборы идеальными, и построить в одном временном масштабе следующие диаграммы: - токи во всех элементах схемы; - напряжение на транзисторе; - напряжение на дросселе (напряжение на конденсаторе).
![]()
Характеристики решённой задачи
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
327,85 Kb
Список файлов
электронные и магнитные ключи-1-8.pdf
