В электрическую цепь постоянного тока (рис. 2.2, а) включено нелинейное сопротивление R5. Определить ток I5 в нелинейном сопротивлении и напряжение U12, действующие между точками 1 и 2 цепи. Вольт-амперная харктеристика нелинейного сопротивления R5 (

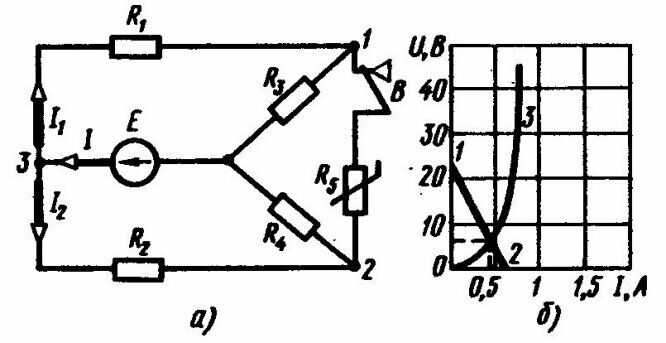

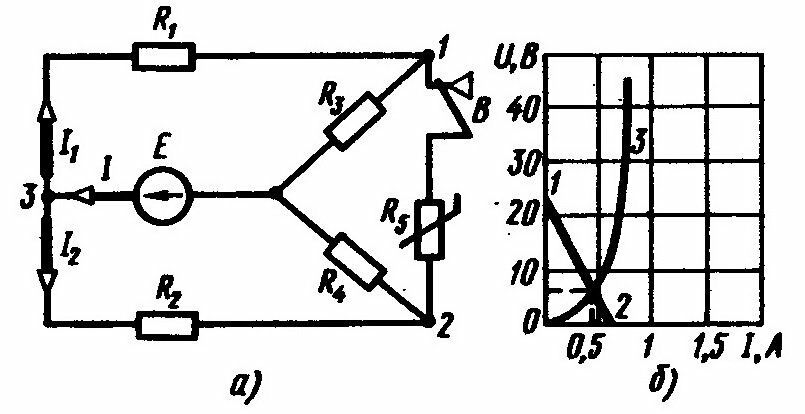

В электрическую цепь постоянного тока (рис. 2.2, а) включено нелинейное сопротивление R₅. Определить ток I₅ в нелинейном сопротивлении и напряжение U₁₂, действующие между точками 1 и 2 цепи. Вольт-амперная харктеристика нелинейного сопротивления R₅ (кривая 3) приведена на рис. 2, б. ЭДС источника питания Е=90 В, сопротивления резисторов: R₁=15 Ом; R₂=45 Ом; R₃=43 Ом; R₄=45 Ом.
