Электрическая цепь постоянного тока (рис. 1.50, а) содержит источники питания: Е1=50 В; Е2=20 В; Е3=45 В и резисторы с сопротивлениями: R1=10 Ом; R2=30 Ом; R3=50 Ом; R4=20 Ом; R5=1,0 Ом; R6=20 Ом; R7=10 Ом. Напряжение, приложенное к цепи, U=80 В. Вну
Описание

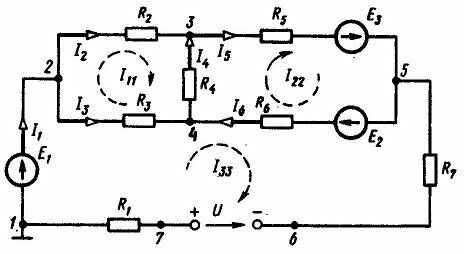

Электрическая цепь постоянного тока (рис. 1.50, а) содержит источники питания: Е1=50 В; Е2=20 В; Е3=45 В и резисторы с сопротивлениями: R1=10 Ом; R2=30 Ом; R3=50 Ом; R4=20 Ом; R5=1,0 Ом; R6=20 Ом; R7=10 Ом. Напряжение, приложенное к цепи, U=80 В. Внутренние сопротивления источников R0=0. Определить токи I1–I6 в ветвях электрической цепи и напряжение U14, действующее между точками 1 и 4 цепи. Составить уравнение баланса мощностей для всей цепи и построить потенциальную диаграмму для внешнего контура цепи.
Характеристики решённой задачи
Предмет
Номер задания
Просмотров
42
Качество
Скан печатных листов
Размер
1,6 Mb
