Сердечник из электротехнической стали прямоугольной формы с площадью сечения S и длиной L работает в переменном магнитном поле с частотой 50 Гц и амплитудой Bmax. Для материала сердечника заданы основная кривая намагничивания B=ƒ(H) и зависимость удельных потерь от амплитуды магнитной индукции Pуд = ƒ(Bmax) для данной частоты.

Требуется:

1. Построить основную кривую намагничивания намагничивания B = ƒ(H) для заданного материала.

2. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля μ = ƒ(H).

3. Определить удельные магнитные потери в материале при заданной величине магнитной индукции, построить график зависимости удельных потерь от амплитуды магнитной индукции.

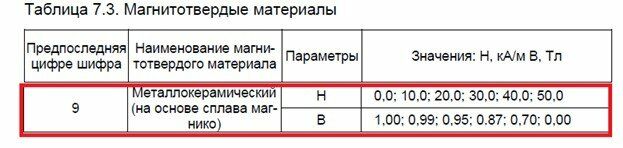

Для заданного магнитотвердого материала (таблица 7.3), из которого изготовлен постоянный магнит, требуется:

4. Построить основную кривую размагничивания B = ƒ(H), определить коэрцитивную силу Hc и остаточную индукцию Br.

5. Рассчитать и построить график зависимости удельной магнитной энергии от магнитной индукции в воздушном зазоре магнита Wmax = ƒ(H).

6. Вычислить коэффициент выпуклости кривой намагничивания.
