Задача: Задача - Расчет статических нагрузок и выбор двигателя подъема мостового крана
Описание
«Расчет статических нагрузок и выбор двигателя подъема мостового крана»
- построить нагрузочные диаграммы привода подъема мостового крана;
- выбрать краново-металлургический двигатель;
- проверить двигатель по нагреву и перегрузочной способности;
- выбрать схему управления приводом подъема с использованием силового или электромагнитного контроллера.
Исходные данные к задаче 1 приведены в табл. 1.
Таблица 1 – Исходные данные к задаче 1
Наименование параметра | Размерность | Величина |
Масса груза | т | 20 |
Масса крюка | т | 0,2 |
Высота подъема | м | 8 |
Диаметр барабана | м | 0,335 |
Скорость подъема груза | м/с | 0,17 |
Скорость спуска груза | м/с | 0,12 |
Максимальное ускорение (замедление) | м/с2 | 0,25 |
Общий КПД механизма | - | 0,75 |
Передаточное число полиспаста | - | 2 |
Продолжительность включения фактическая | % | 30 |
Род тока – переменный.
По продолжительности включения режим работы крана является тяжелым - 300÷400 включений в час.
Механизм совершает подъем и опускание груза, а также пустого крюка.
Паузой для привода механизма подъема является время работы механизма
перемещения моста и механизма перемещения тележки. За исходное положение принимается поднятое положение пустого крюка.

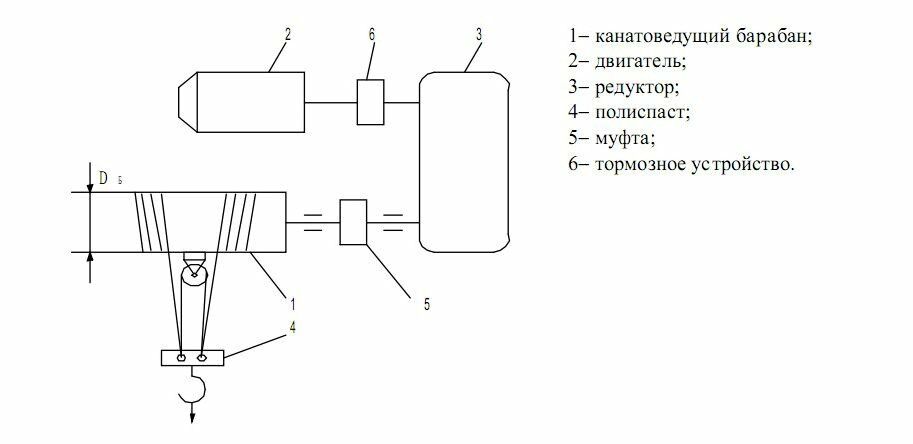

Рисунок 1 – Кинематическая схема электропривода подъемной лебедки крана
