ДЗ: Постоянный ток
Описание
1. Контрольное задание…………………………………………………………3
2. Метод уравнений Кирхгофа…………………………………………………5
3. Метод контурных токов (МКТ)………………………………………….…..6
4. Метод узловых потенциалов (МУП)……………………………….………..9
5. Сравнение результатов расчетов методами МКТ и МУП………………...12
6. Баланс мощностей……..……………………………………………………..13

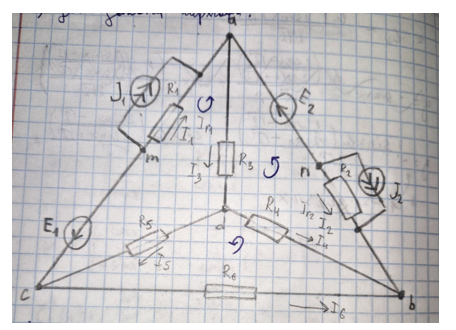

Задача. Для электрической схемы, изображенной на рис. 1.1, выполнить следующее:
1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов (МКТ).
3. Определить токи во всех ветвях схемы методом узловых потенциалов (МУП).
4. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
5. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
Вариант № 9, рисунок 11.20
Таблица 1.1
Значения элементов схемы
![]()
2. Метод уравнений Кирхгофа…………………………………………………5
3. Метод контурных токов (МКТ)………………………………………….…..6
4. Метод узловых потенциалов (МУП)……………………………….………..9
5. Сравнение результатов расчетов методами МКТ и МУП………………...12
6. Баланс мощностей……..……………………………………………………..13
Задача. Для электрической схемы, изображенной на рис. 1.1, выполнить следующее:
1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов (МКТ).
3. Определить токи во всех ветвях схемы методом узловых потенциалов (МУП).
4. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
5. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
Вариант № 9, рисунок 11.20
Таблица 1.1
Значения элементов схемы
| R1, Ом | R2, Ом | R3, Ом | R4, Ом | R5, Ом | R6, Ом | E1, В | E2, В | E3, В | J1, А | J2, А | J3, А |
| 165 | 90 | 68 | 20 | 120 | 100 | 54 | 21 | — | 0,1 | 0 | — |
Характеристики домашнего задания
Предмет
Учебное заведение
СГТУ им. ГагаринаПросмотров
1
Качество
Идеальное компьютерное
Размер
748,85 Kb
Список файлов
eto-primer-9-variant.docx
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
