ДЗ 2: Триггеры и микропроцессоры вариант 10
Описание
Домашнее задание № 2 по курсу «Электротехника и электроника» тема «Триггеры и микропроцессоры»
Цель работы: освоение методов синтеза последовательностных устройств и моделирования разработанных устройств на микропроцессоре PIC-16 в среде MULTISIM.
Задание:

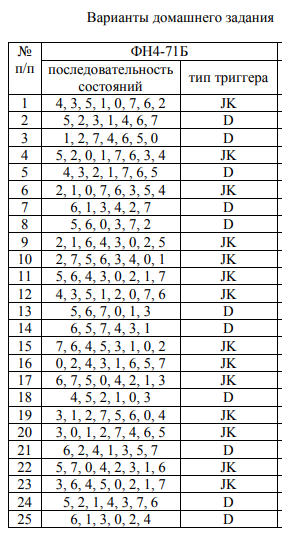

1. Составить граф переходов проектируемого синхронного счетчика, заданных в виде десятичного вектора F, для своего варианта задания (см. таблицу в приложении 1).
2. Составить блок-схему проектируемого синхронного счетчика с произвольным порядком счета.
3. Составить таблицу переходов проектируемого двоичного синхронного счетчика, в которой для каждого триггера предусмотреть столбцы tn и tn+1 . В этих столбцах отобразить текущее и последующее состояния триггеров при подаче на них каждого синхроимпульса.
4. По полученной в п. 3 таблице переходов составить уравнения счетчика в виде СДНФ.
5. Минимизировать полученные в п.4 уравнения с помощью карт Карно или с помощью блока Logic Converter, расположенного на панели инструментов программы MULTISIM.
6. Используя характеристическое уравнение заданного типа триггера, установить логические связи между триггерами и записать их в виде уравнений.
7. Собрать в среде MULTISIM задающий счетчик числа импульсов.
8. Составить схему счетчика в среде MULTISIM по найденным в п. 6 логическим связям и схеме задающнго счетка числа импульсов, собранной в п.7.
9. Провести моделирования работы счетчика в указанной последовательности: a) Для собранной модели установить заданное начальное значение выходного сигнала. б) Подключить генератор синхроимпульсов и запустить процесс моделирования. в) С помощью цифрового индикатора убедиться в соответствии последовательности формируемых на выходе счетчика кодов чисел заданной последовательности состояний счетчика (таблица 1).
10. Построить временные диаграммы с использованием блока Logic Analyzer, подключенного к исследуемым выводам счетчика.
11. Собрать в среде MULTISIM счетчик на микроконтроллера PIC 16 F84A и загрузить в микроконтроллер программу “MCU_DZ_2” из лабораторной работы по моделированию микроконтроллера PIC 16 F84A.
![]()
Цель работы: освоение методов синтеза последовательностных устройств и моделирования разработанных устройств на микропроцессоре PIC-16 в среде MULTISIM.
Задание:
1. Составить граф переходов проектируемого синхронного счетчика, заданных в виде десятичного вектора F, для своего варианта задания (см. таблицу в приложении 1).
2. Составить блок-схему проектируемого синхронного счетчика с произвольным порядком счета.
3. Составить таблицу переходов проектируемого двоичного синхронного счетчика, в которой для каждого триггера предусмотреть столбцы tn и tn+1 . В этих столбцах отобразить текущее и последующее состояния триггеров при подаче на них каждого синхроимпульса.
4. По полученной в п. 3 таблице переходов составить уравнения счетчика в виде СДНФ.
5. Минимизировать полученные в п.4 уравнения с помощью карт Карно или с помощью блока Logic Converter, расположенного на панели инструментов программы MULTISIM.
6. Используя характеристическое уравнение заданного типа триггера, установить логические связи между триггерами и записать их в виде уравнений.
7. Собрать в среде MULTISIM задающий счетчик числа импульсов.
8. Составить схему счетчика в среде MULTISIM по найденным в п. 6 логическим связям и схеме задающнго счетка числа импульсов, собранной в п.7.
9. Провести моделирования работы счетчика в указанной последовательности: a) Для собранной модели установить заданное начальное значение выходного сигнала. б) Подключить генератор синхроимпульсов и запустить процесс моделирования. в) С помощью цифрового индикатора убедиться в соответствии последовательности формируемых на выходе счетчика кодов чисел заданной последовательности состояний счетчика (таблица 1).
10. Построить временные диаграммы с использованием блока Logic Analyzer, подключенного к исследуемым выводам счетчика.
11. Собрать в среде MULTISIM счетчик на микроконтроллера PIC 16 F84A и загрузить в микроконтроллер программу “MCU_DZ_2” из лабораторной работы по моделированию микроконтроллера PIC 16 F84A.
