ДЗ 1: Расчет линейных цепей постоянного тока вариант 9

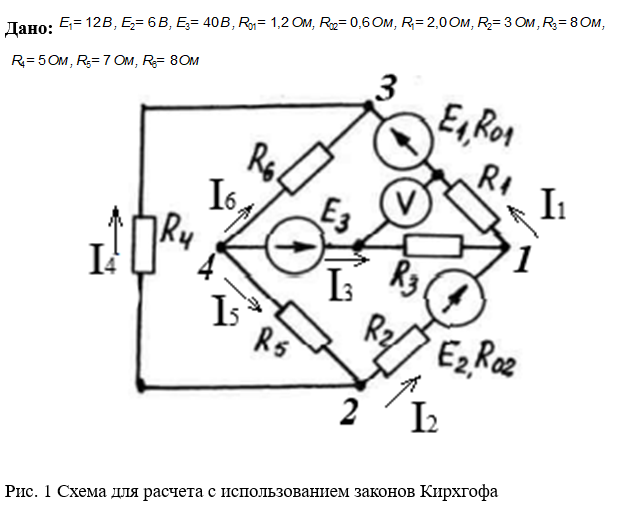

1.1.В соответствии с номером варианта домашнего задания, нарисовать заданную схему и выписать исходные числовые данные из таблицы, приведенной вприложении

1.2используя компьютер, определить все токи в ветвях схемы.

1.3. Записать уравнение баланса мощностей для исходной схемы, Подставить известныечисловые значения и оценить относительную погрешность расчета.

1.4. Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и,используя компьютер, определить все токи в ветвях исходной схемы.

1.5. Преобразовать исходнуюэлектрическую цепь в эквивалентную, заменив пассивный треугольникрезисторов R4, R5, R6эквивалентной звездой. Начертить полученную цепьс эквивалентной звездой и показать на ней токи.

Рассчитать полученную цепь, используя методмежузловогонапряжения (метод двух узлов). Определить все токи, соответствующие первоначальной схеме.

1.6. Определить ток в резисторе R6методом эквивалентного
генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.

1.7. Определить показание вольтметра, указанного в исходной схеме.

1.8. Рассчитать и построить потенциальную диаграмму для
внешнего контура исходной схемы.

1.9. Сопоставить рассмотренные методы расчета электрических цепей, сделать соответствующие выводы.
