ДЗ 2: Расчет линейных цепей синусоидального тока вариант 9
Описание
Расчет линейных цепей синусоидального тока

1. Содержание домашнего задания. Выбор исходных данных

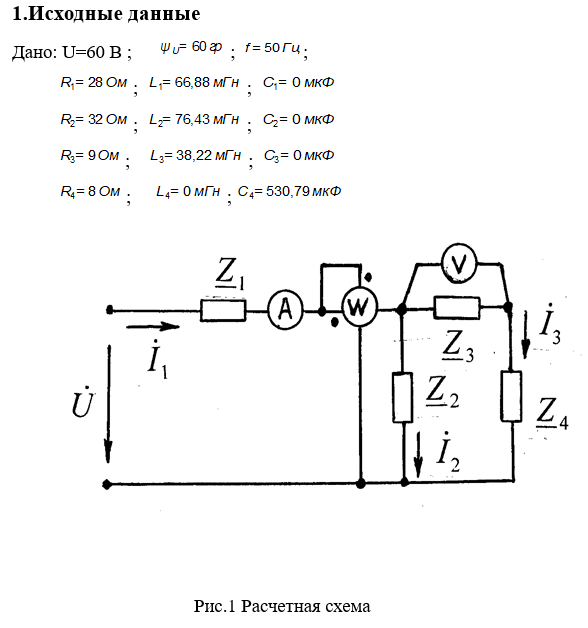

1.1 Начертить расчетную электрическую схему и записать исходные данные.
1.2 Рассчитать сопротивления реактивных элементов и записать в комплексной форме сопротивления ветвей схемы. Принять частоту питающего напряжения f = 50 Гц.
1.3 определить токи во всех ветвях схемы.
1.4 Построить векторные диаграммы токов и напряжений на всех элементах схемы в соответствии с законами Кирхгофа.
1.5 Определить показания измерительных приборов А, V, W.
1.6 рассчитать баланс мощностей и коэффициент мощности схемы.
1.7 Используя метод эквивалентного генератора, определить ток I2 в ветви с сопротивлением Z2. Сопоставить полученное значение этого тока с результатом расчета предыдущим методом.
1.8 Рассчитать и ввести в исходную схему дополнительный элемент Z5, обеспечивающий в ветви с сопротивлением Z2 режим резонанса напряжений.
1.9 Рассчитать и ввести в исходную схему дополнительную ветвь с элементом Z6 параллельно ветви с сопротивлением Z2 , чтобы обеспечить на рассматриваемом участке режим резонанса токов.
