ДЗ: РАСЧЕТНОЕ ЗАДАНИЕ ПО ЭЛЕКТРОТЕХНИКЕ (ИДДО) вариант 2

ЧАСТЬ 1
РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА КОМПЛЕКСНЫМ МЕТОДОМ

1. Рассчитать комплексные токи и напряжения в ветвях цепи.
2. Построить векторную диаграмму токов и топографическую диаграмму напряжений. Проверить выполнение законов Кирхгофа.
3. Найдите угол j сдвига по фазе между напряжением на входе цепи и током . Определить характер цепи (активно-индуктивный или активно-емкостный). Рассчитать параметры последовательной и параллельной схем замещения двухполюсника. Рассчитать активные и реактивные составляющие комплексных тока и напряжения на входе двухполюсника.
4. Рассчитайте активную и реактивную мощности. Проверить баланс комплексных мощностей.
5. Построить графики мгновенных значений входного напряжения и входного тока .

ЧАСТЬ 2
УСТАНОВИВШИЕСЯ ПРОЦЕССЫ В ЦЕПЯХ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ

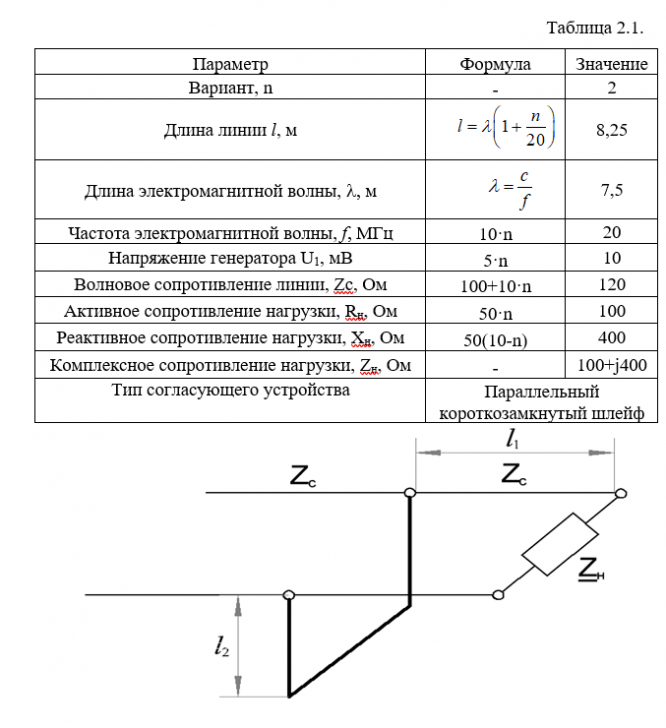

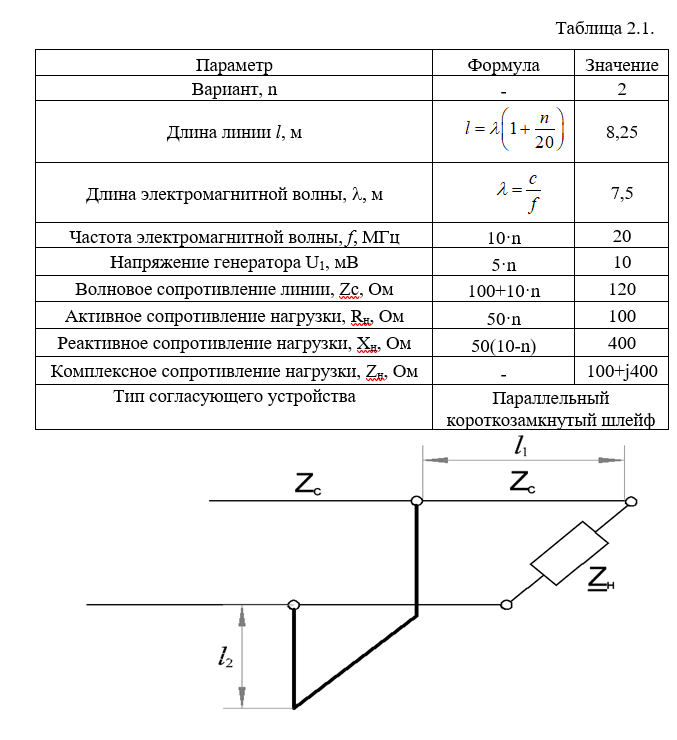

Линия без потерь длиной с волновым сопротивлением соединяет генератор и нагрузку .

1. Построить график распределения действующих значений напряжения и тока вдоль линии ( отсчитывается то конца линии).
2. Рассчитать согласующее устройство заданного типа.
3. Построить график распределения действующих значений напряжения и тока в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора осталось неизменным.
