ДЗ 1: Расчёт линейной цепи постоянного тока вариант 17
Описание

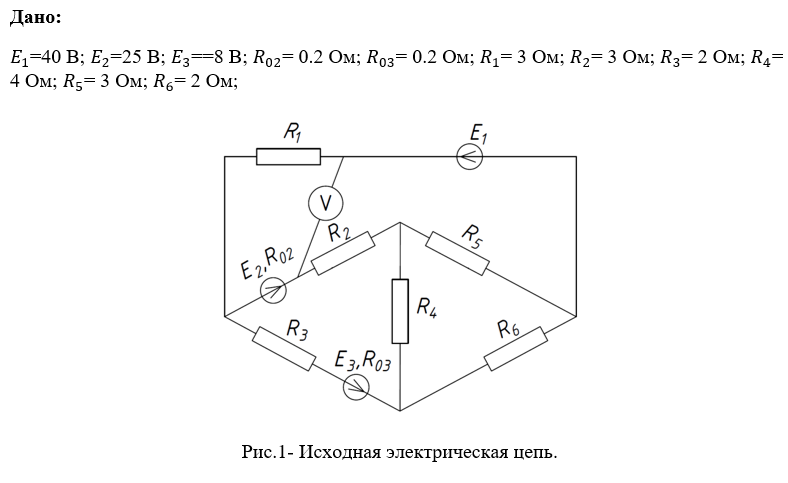

Вариант № 17.
Задание:
1. Для заданной схемы электрической цепи составить систему уравнений с помощью законов Кирхгофа, подставить числовые значения, соответствующие рассматриваемому варианту задания, и определить все токи в ветвях схемы.
2. Записать уравнение баланса мощностей для заданной схемы электрической цепи, подставить известные числовые значения и оценить относительную погрешность расчета.
3. Для заданной схемы электрической цепи составить систему уравнений, применяя метод контурных токов, подставить числовые значения и определить все токи в ветвях заданной схемы.
4. Преобразовать заданную схему электрической цепи в эквивалентную. заменив пассивный треугольник резисторов эквивалентной звездой. Начертить полученную эквивалентную цепь с эквивалентной звездой и обозначить на ней токи. Рассчитать полученную электрическую цепь, используя метод межузлового напряжения (метод двух узлов). Определить все токи, соответствующие заданной схеме электрической цепи.
5. Определить ток в резисторе методом эквивалентного генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.
6. Определить показания вольтметра, указанного в заданной схеме электрической цепи.
7. Рассчитать и построить потенциальную диаграмму для внешнего контура заданной схемы электрической цепи.
8. Сопоставить рассмотренные методы расчета электрических цепей, сделать соответствующие выводы.
