ДЗ 2: Расчет линейных цепей синусоидального тока вариант 63

Описание

UPD 15.05.2024: ВО ВСЕХ РАБОТАХ ИСПРАВЛЕНЫ ОШИБКИ С КОМПЛЕКСНЫМ НАПРЯЖЕНИЕМ, ИЗМЕНЕНО ОФОРМЛЕНИЕ ДИАГРАММ, В ФОРМУЛЫ ПОДСТАВЛЕНЫ ПРОМЕЖУТОЧНЫЕ ЗНАЧЕНИЯ.

ДЗ выполнено и оформлено в Word, все схемы выполнены в sPlan.

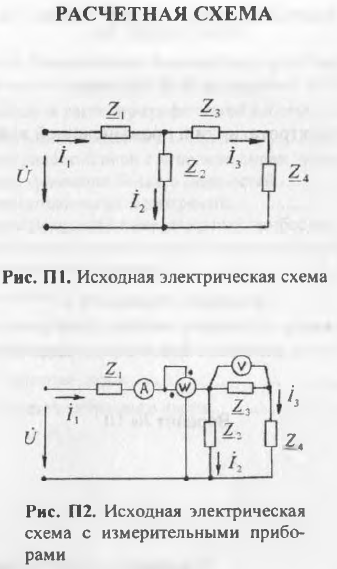

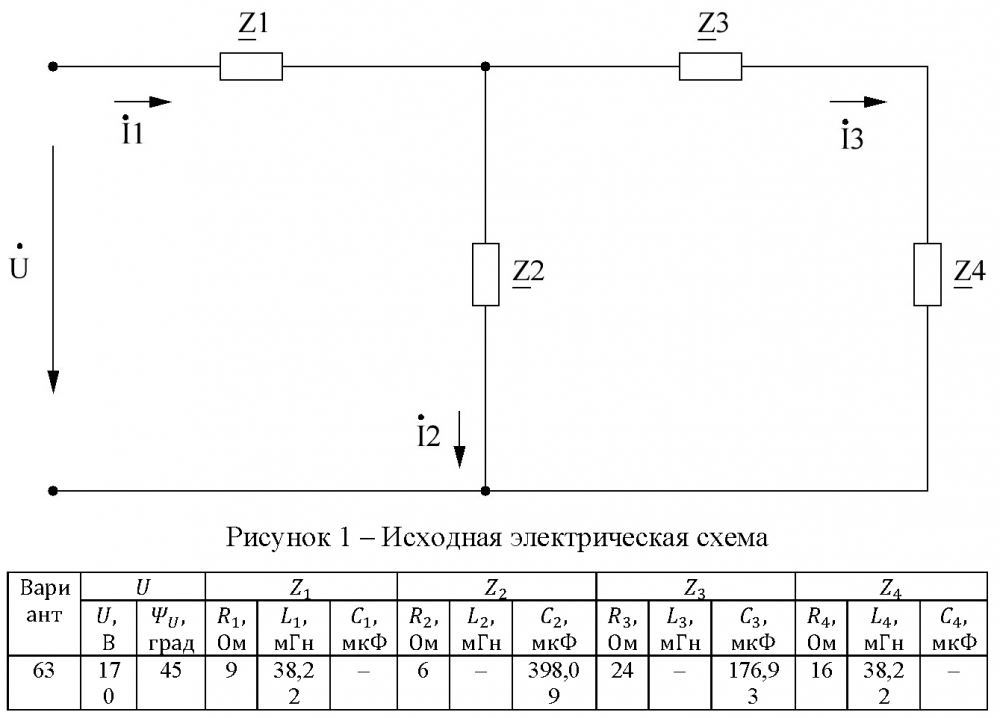

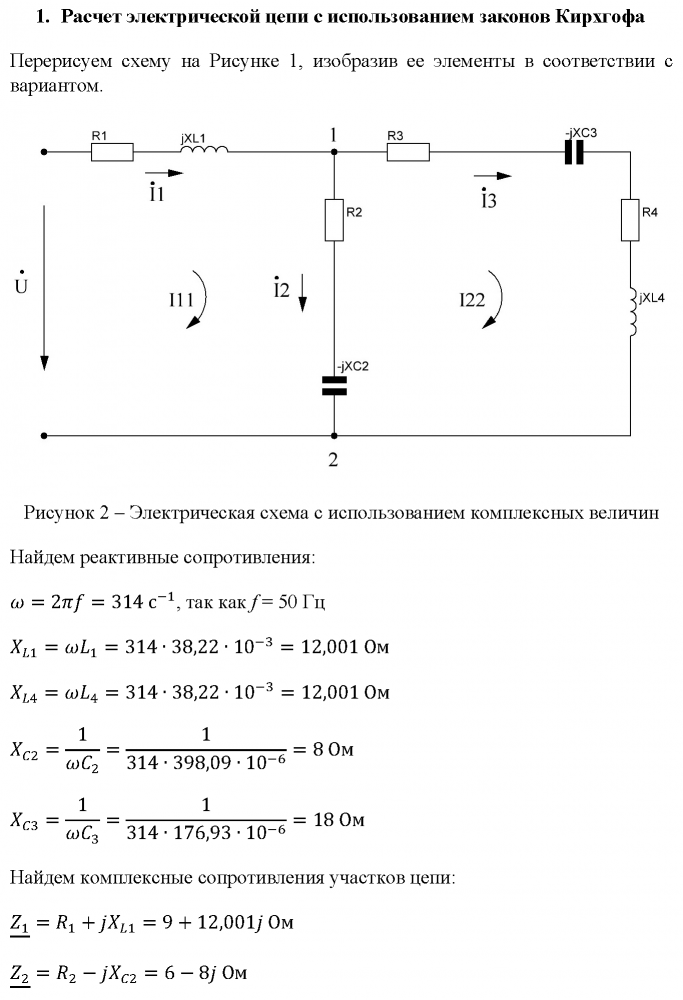

1. В соответствии с номером варианта домашнего задания нарисовать подробную схему с указанием отдельных элементов (R, L, С) и выписать исходные числовые данные из табл. П1, приведенной в приложении 1 методических указаний.2. Используя символический метод, для исходной схемы (рис. П1 приложения 2) составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.
3. Записать уравнение баланса мощностей для исходной схемы, подставить известные числовые значения и оценить относительные погрешности расчета значений активной и реактивной мощностей.
4. Рассчитать потенциалы всех точек в исходной схеме, приняв за нулевой потенциал нижнего узла схемы. Построить на одном графике (совмещенную) векторную диаграмму токов и топографическую диаграмму напряжений для исходной схемы. Обозначить на ней напряжения, соответствующие всем элементам схемы.
5. Определить показания амперметра, вольтметра и ваттметра, указанных в исходной схеме.
6. Используя метод эквивалентного генератора, определить ток I2 в ветви с сопротивлением Z2 (см. рис. П1). Сопоставить полученное значение этого тока с результатами расчета предыдущим методом.
7. Ввести в исходную схему дополнительный элемент Z5, обеспечивающий в ветви с сопротивлением Z2 режим резонанса напряжений. Используя метод эквивалентного генератора, определить ток и напряжения в ветви с сопротивлением Z2. Построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений для используемой в этом пункте задания преобразованной схемы.
8. Ввести в исходную схему дополнительную ветвь с сопротивлением Zb параллельно ветви с сопротивлением Z6, чтобы обеспечить на рассматриваемом участке режим резонанса токов. Используя метод эквивалентного генератора, определить токи в сопротивлениях Z2 и Z6 и суммарный ток участка цепи I7 = I2 + I6 . Построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений для используемой в этом пункте задания преобразованной схемы.

Задание из методических указаний: "Волченсков В.И. ВЫПОЛНЕНИЕ ДОМАШНЕГО ЗАДАНИЯ №2 ПО КУРСУ "ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА" (ТЕМА "РАСЧЕТ ЛИНЕЙНЫХ ЦЕПЕЙ СИНУСОИДАЛЬНОГО ТОКА")" - Москва, 2011.

Характеристики домашнего задания

Учебное заведение
Номер задания
Вариант
Просмотров
48
Покупок
3
Качество
Идеальное компьютерное
Размер
680,82 Kb

Список файлов

  • ДЗ№2 Вариант №63.docx 680,82 Kb

Комментарии

Поделитесь ссылкой:
Цена: 749 руб.
