ДЗ 2: Проектирование узлов цифровой электронной техники вариант 39

Вариант 39 - ДЗ № 2 - Проектирование узлов цифровой электронной техники

Зачтено на максимальный балл

Задание

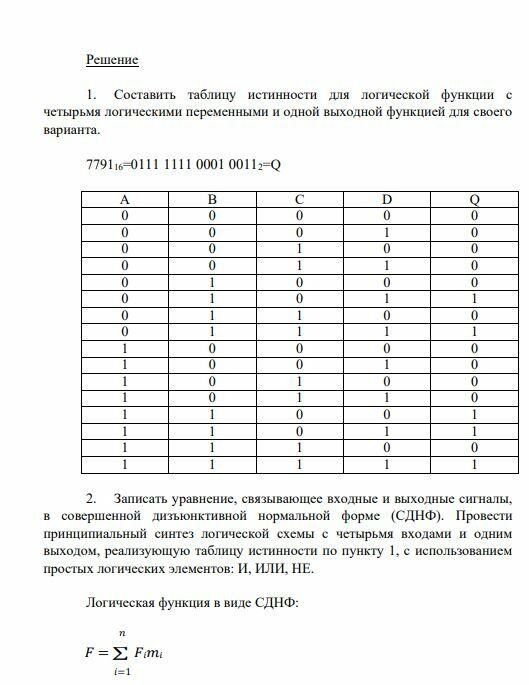

1. Составить таблицу истинности для логической функции с четырьмя логическими переменными и одной выходной функцией для своего варианта. 2. Записать уравнение, связывающее входные и выходные сигналы, в совершенной дизъюнктивной нормальной форме (СДНФ). Провести принципиальный синтез логической схемы с четырьмя входами и одним выходом, реализующую таблицу истинности по пункту 1, с использованием простых логических элементов: И, ИЛИ, НЕ. 3. Минимизировать полученное выражение в совершенной дизъюнктивной нормальной форме (СДНФ) к минимизированной дизъюнктивной нормальной форме (ДНФ) с использованием карт КарноВейча. Записать полученное логическое уравнение. 4. Изобразить логическую схему, соответствующую минимизированному уравнению, в базисе И, ИЛИ, НЕ. 5. Перевести минимизированное уравнение в базис И – НЕ. На основании этого уравнения построить электрическую принципиальную схему устройства
779116=0111 1111 0001 00112=Q
