ДЗ 2: дз2 вариант 11 вариант 11

Задание

1. Изучить теоретическое введение и методические указания по выполнению домашнего задания.

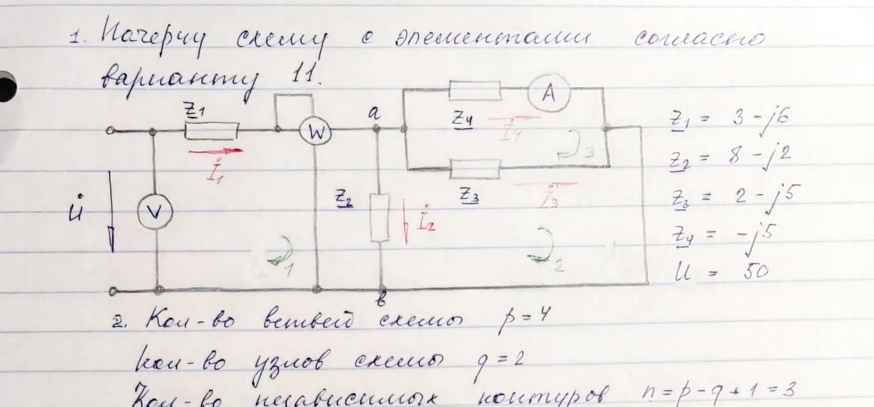

2. Начертить схему с элементами согласно варианту.
3. Определить количество узлов, ветвей и независимых контуров.
4. Определить количество уравнений по первому и второму законов Кирхгофа.
5. Составить уравнения по первому и второму законов Кирхгофа.
6. Рассчитать эквивалентное сопротивление схемы и определить характер цепи.
7. Определить токи в ветвях методом эквивалентных преобразований.

Записать токи в алгебраической, показательной и во временной форме.

1. Составить и рассчитать баланс мощностей. Определить коэффициент мощности цепи.
2. Рассчитать напряжения на элементах и построить векторную диаграмму токов и напряжений всей цепи.
3. Определить показания приборов.
4. Начертить схему замещения исходя из характера цепи. Ввести в схему замещения дополнительный элемент, обеспечивающий в цепи резонанс напряжений. Рассчитать напряжения и ток, построить векторную диаграмму.
5. Ввести в схему замещения дополнительный элемент, обеспечивающий в цепи резонанс токов. Рассчитать напряжение и токи, построить векторную диаграмму.
6. Собрать исходную схему в среде MULTISIM. Поставить приборы и измерить токи, напряжение и мощность.
