ДЗ 2: Расчёт линейных цепей синусоидального тока

Формулировка задания:

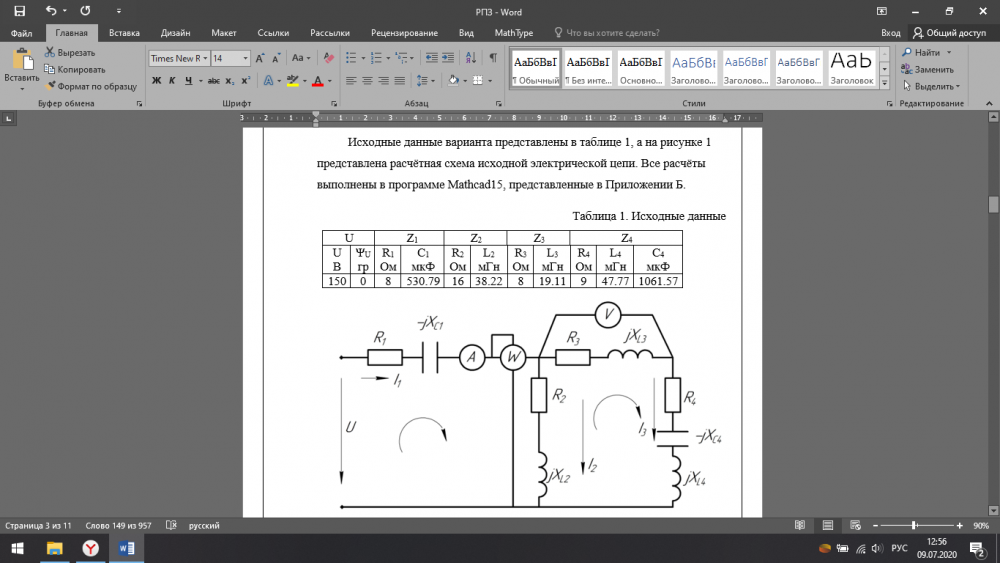

1. Начертить расчетную электрическую схему и записать исходные данные.

2. Рассчитать сопротивления реактивных элементов и записать в комплексной форме сопротивления ветвей схемы.

3. определить токи во всех ветвях схемы.

4. Записать уравнение баланса мощностей для исходной схемы, подставить известные рассчитанные числовые значения токов и рассчитать баланс мощностей и коэффициент мощности схемы. Оценить относительную погрешность расчета активной и реактивной мощностей.

5. Построить совмещенные векторные диаграммы токов и напряжений цепи. Обозначить на них напряжения на всех элементах схемы

6. Определить показания амперметра, вольтметра и ваттметра, указанных в исходной схеме (рис. 1).

7. Используя метод эквивалентного генератора, определить ток в ветви с сопротивлением (рис. 2). Сопоставить полученное значение этого тока с результатами расчета предыдущим методом.

8. Ввести в исходную схему дополнительный элемент обеспечивающий в ветви с сопротивлением резонанс напряжений.

9. Ввести в исходную схему дополнительную ветвь с сопротивлением параллельно ветви с сопротивлением , обеспечивающую на рассматриваемом участке режим резонанса токов.
