ДЗ 1: дз 1 (12 вариант) + Multisim вариант 12

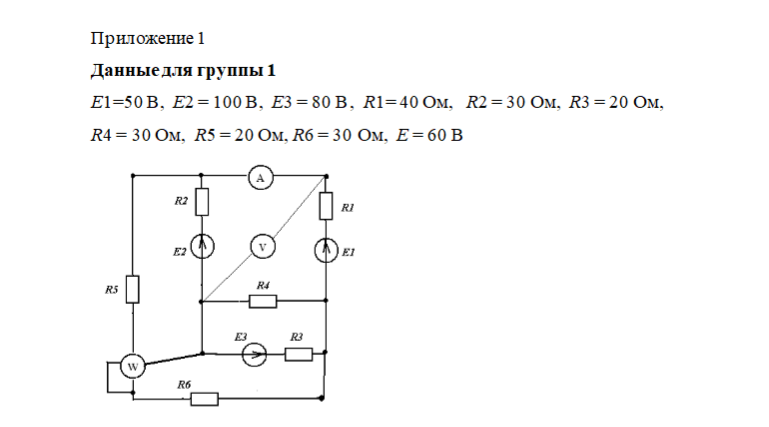

Выполнены задания:1). Начертить схему согласно варианту.
2). Определить количество ветвей, узлов и контуров.
3). Составить уравнения по первому и второму законам Кирхгофа.
4). Определить токи всех ветвей методом узловых потенциалов и методом контурных токов.
5). Составить и рассчитать баланс мощностей.
6). Определить ток в ветви (номер ветви в таблице соответствует номеру резистора в схеме) методом эквивалентного генератора.
7). Определить показания приборов.
8). Построить потенциальную диаграмму.
9). Собрать схему в среде MULTISIM. Поставить приборы и измерить токи, напряжение и мощность.
10). Определить ток в указанной в варианте ветви экспериментальным методом эквивалентного генератора в среде MULTISIM. Сравнить результаты с пунктом 6.
10). Сделать выводы.
