Курсовая работа: Анализ установившихся и переходных режимов в линейных электрических цепях (вариант №3Б) вариант 3
-51%
Описание

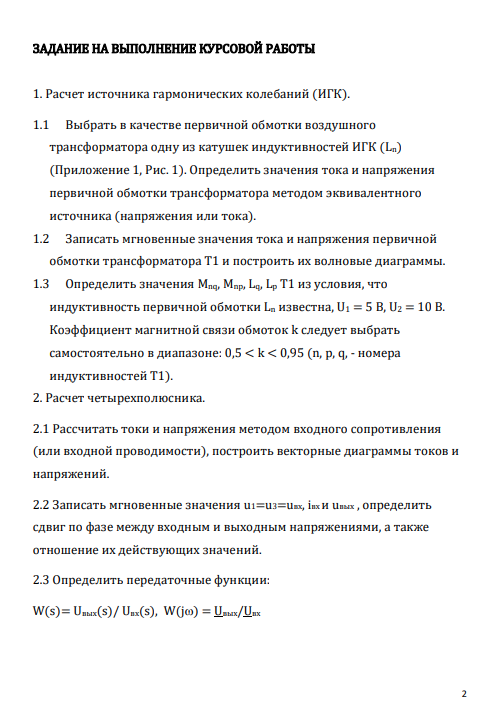

ЗАДАНИЕ НА ВЫПОЛНЕНИЕ КУРСОВОЙ РАБОТЫ
1. Расчет источника гармонических колебаний (ИГК).
1.1 Выбрать в качестве первичной обмотки воздушного трансформатора одну из катушек индуктивностей ИГК (Ln) (Приложение 1, Рис. 1). Определить значения тока и напряжения первичной обмотки трансформатора методом эквивалентного источника (напряжения или тока).
1.2 Записать мгновенные значения тока и напряжения первичной обмотки трансформатора Т1 и построить их волновые диаграммы. 1.3 Определить значения Mnq, Mnp, Lq, Lp Т1 из условия, что индуктивность первичной обмотки Ln известна, U1 = 5 B, U2 = 10 B. Коэффициент магнитной связи обмоток k следует выбрать самостоятельно в диапазоне: 0,5 < k < 0,95 (n, p, q, - номера индуктивностей Т1).
2. Расчет четырехполюсника.
2.1 Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторные диаграммы токов и напряжений.
2.2 Записать мгновенные значения u1=u3=uвх, iвх и uвых , определить сдвиг по фазе между входным и выходным напряжениями, а также отношение их действующих значений.
2.3 Определить передаточные функции: W(s)= Uвых(s)/ Uвх(s), W(j) = Uвых/Uвх
1. Расчет источника гармонических колебаний (ИГК).
1.1 Выбрать в качестве первичной обмотки воздушного трансформатора одну из катушек индуктивностей ИГК (Ln) (Приложение 1, Рис. 1). Определить значения тока и напряжения первичной обмотки трансформатора методом эквивалентного источника (напряжения или тока).
1.2 Записать мгновенные значения тока и напряжения первичной обмотки трансформатора Т1 и построить их волновые диаграммы. 1.3 Определить значения Mnq, Mnp, Lq, Lp Т1 из условия, что индуктивность первичной обмотки Ln известна, U1 = 5 B, U2 = 10 B. Коэффициент магнитной связи обмоток k следует выбрать самостоятельно в диапазоне: 0,5 < k < 0,95 (n, p, q, - номера индуктивностей Т1).
2. Расчет четырехполюсника.
2.1 Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторные диаграммы токов и напряжений.
2.2 Записать мгновенные значения u1=u3=uвх, iвх и uвых , определить сдвиг по фазе между входным и выходным напряжениями, а также отношение их действующих значений.
2.3 Определить передаточные функции: W(s)= Uвых(s)/ Uвх(s), W(j) = Uвых/Uвх
