Ответы к контрольной работе 4: Мощность в цепи синусоидального тока. Резонанс

Мощность в цепи синусоидального тока. Резонанс

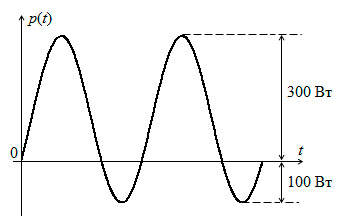

• 1. На рисунке дана кривая (график) мгновенной мощности пассивного участка цепи синусоидального тока. Определить активную мощность P участка цепи.
• 2. На рисунке дана кривая (график) мгновенной мощности пассивного участка цепи синусоидального тока. Определить полную мощность S участка цепи.
• 3. При каком значении Xl в цепи наступает резонанс?
• 4. При каком значении C в цепи имеет место резонанс, если ω=10^5 hfl/c?
• 5. Определить активную и реактивную мощность пассивного двухполюсника, если известны мгновенные значения напряжения и тока: u(t)=100sin(ωt+30° )В, i(t)
• 6. Определить активную и реактивную мощность пассивного двухполюсника, если известны мгновенные значения напряжения и тока: u(t)=100sin(ωt-45° )В, i(t)

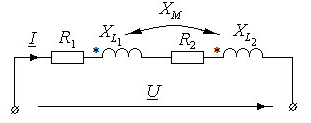

• 7. Две индуктивно связанные катушки соединены последовательно (см. рисунок). Определить комплексный ток цепи, если U=250 В, R1=R2=7,5 Ом, Xl=5 Ом
• 8. Две индуктивно связанные катушки соединены последовательно. Известны ток и напряжение на участке: I=8∠ -26° А, U=64∠ -26° В. Определить сопротивление и индуктивность катушки, если M=0,16 Гн.
• 9. Определить индуктивность неидеальной катушки, если известны показания приборов: P=80 Вт, U=80 В, I=2 А. Частота источника f=50 Гц.
• 10. Определить емкость неидеального конденсатора, если известны показания приборов: P=40 Вт, U=80 В, I=2 А. Частота источника f=50 Гц.
