Ответы: Расчетное задание по курсу "Электротехника" (часть 2) вариант 4.
Описание
Внимание!
Есть косяки в расчетах (скрины в конце)
Задание:
УСТАНОВИВШИЕСЯ ПРОЦЕССЫ В ЦЕПЯХ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ
Расчет электрической цепи с распределенными параметрами в установившимся режиме
Линия без потерь длиной l с волновым сопротивлением Zc соединяет генератор и нагрузку Zн Rн jXн .![]()
![]()

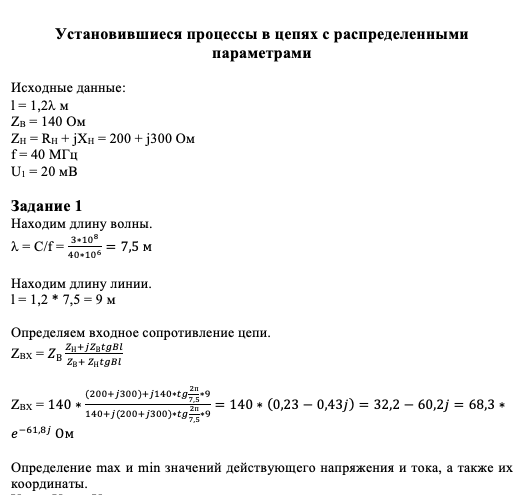

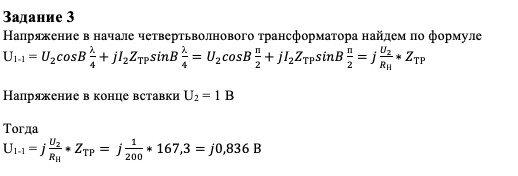

Примеры из файла отчета:
![]()
![]()
![]()
![]()
![]()

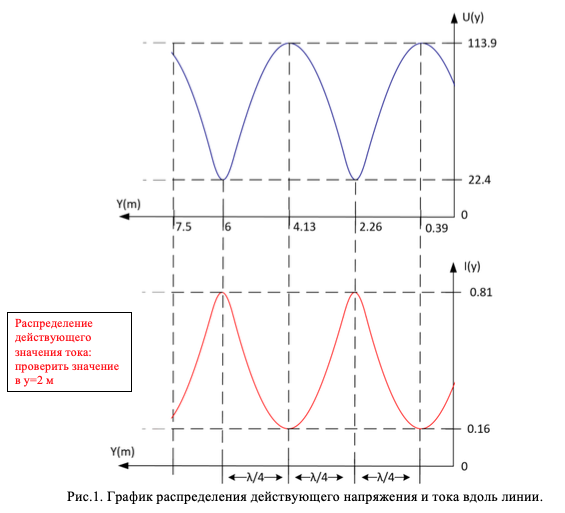

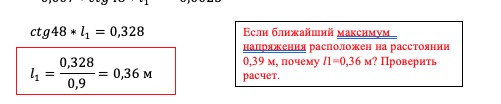

Недочеты:
Задание 1
![]()
Задание 2
![]()
Есть косяки в расчетах (скрины в конце)

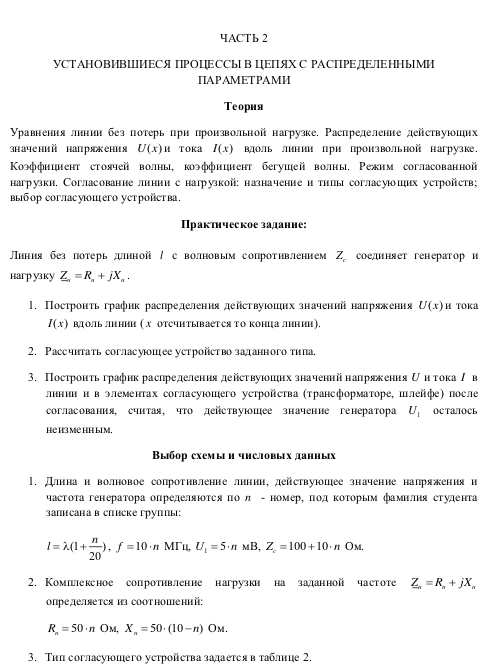

Задание:
УСТАНОВИВШИЕСЯ ПРОЦЕССЫ В ЦЕПЯХ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ
Расчет электрической цепи с распределенными параметрами в установившимся режиме
Линия без потерь длиной l с волновым сопротивлением Zc соединяет генератор и нагрузку Zн Rн jXн .

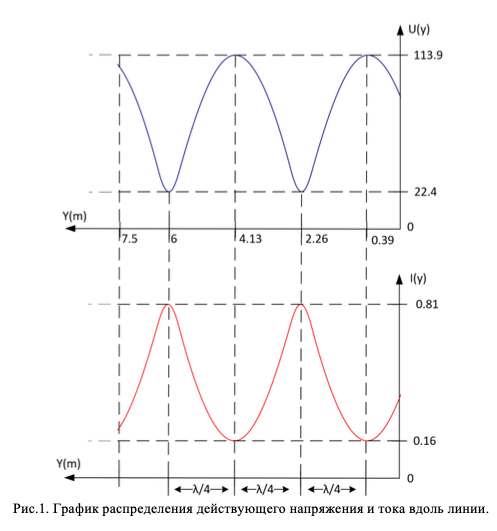

Построить график распределения действующих значений напряжения U(x)и тока I(x) вдоль линии ( x отсчитывается то конца линии).

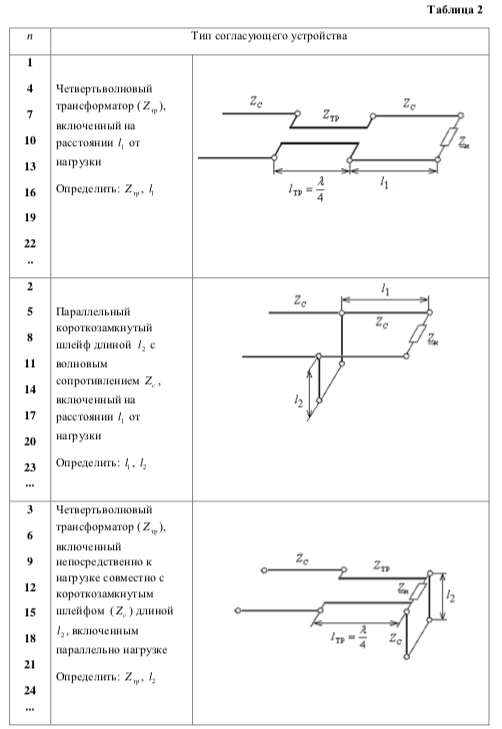

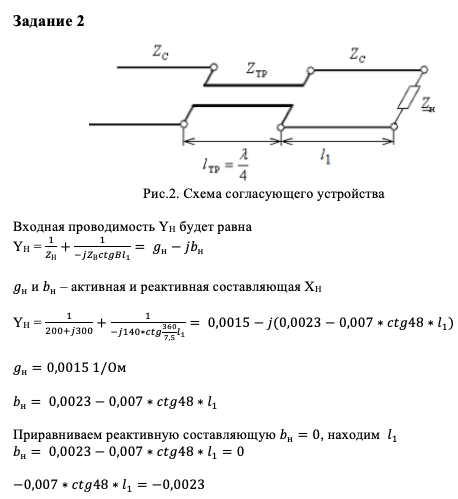

Рассчитать согласующее устройство заданного типа.

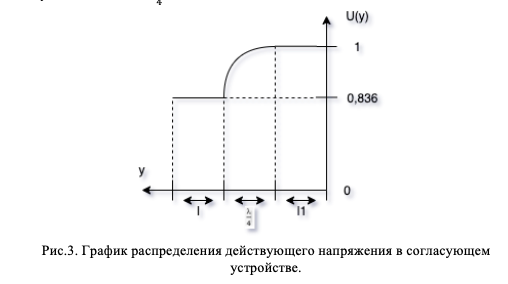

Построить график распределения действующих значений напряжения U и тока I в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора U1 осталось неизменным.
Примеры из файла отчета:
Недочеты:
Задание 1
Задание 2
Характеристики ответов (шпаргалок)
Предмет
Учебное заведение
Семестр
Просмотров
261
Покупок
11
Размер
107,19 Kb
Список файлов
- Расчетная работа (2 часть).docx 115,38 Kb
