Курсовая работа: Электроснабжение участка токарного цеха

Тема 18. ЭСН и ЭО участка токарного цеха Краткая характеристика производства и потребителей ЭЭ

Участок токарного цеха (УТЦ) предназначен для обеспечения производимой продукции всего цеха. Он является составной частью цеха металлоизделий машиностроительного завода.

УТЦ имеет станочное отделение, где размещён станочный парк, вспомогательные (склады, инструментальная, мастерская и др.) и бытовые (раздевалка, комната отдыха) помещения.

Транспортные операции выполняются с помощью кран-балок и наземных электротележек.

Участок получает электроснабжение (ЭСН) от цеховой трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной в пристройке цеха металлоизделий. Дополнительная нагрузка ТП: P = 550 кВт, cosφ = 0,9; К_И = 0,9. Все приёмники по безопасности – 2 категории.

Количество рабочих смен – 2. Грунт в районе здания – супесь с температурой +8 ^оС. Каркас здания сооружён из блоков-секций длинной 6 и 4 м каждый.

Размеры цеха A × B× H = 48 × 28 × 8 м.

Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м. Перечень ЭО участка токарного цеха дан в таблице 1.

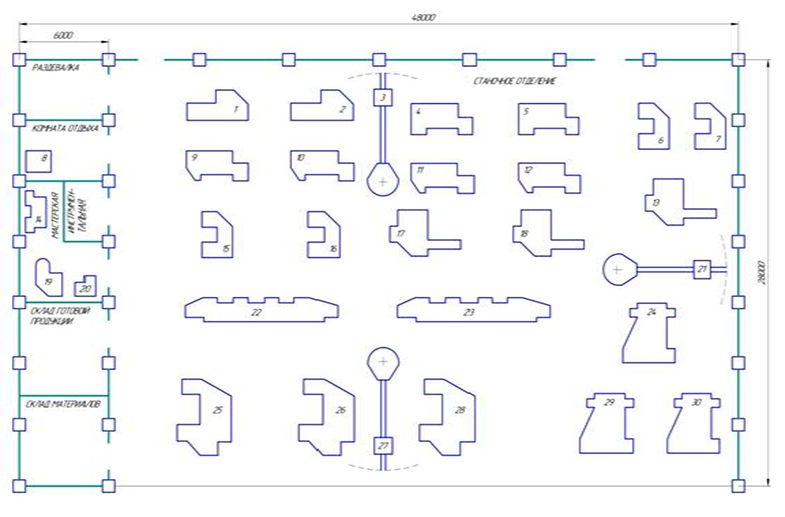

Мощность электроснабжения (P_ЭП) указана для одного электроприёмника. Расположение основного ЭО показано на плане (рис. 1).

Таблица 1 – Перечень ЭО участка токарного цеха

СОДЕРЖАНИЕ

Введение........................................................................................................ 5

1. Краткое описание технологического процесса......................................... 6
   1. Описание оборудования токарного участка цеха............................. 6
   2. Определение категории по надёжности электроснабжения электроприёмников и характеристик помещений токарного участка цеха....... 10
2. Расчёт электрических нагрузок и выбор схемы распределения электрической энергии внутрицеховой сети электроснабжения......................... 11
3. Выбор числа и мощности цеховых трансформаторов........................... 18
4. Выбор комплектных шинопроводов....................................................... 23
5. Выбор кабельных линий.......................................................................... 28
   1. Выбор кабельных линий, питающих силовые щиты....................... 30
   2. Выбор проводов и кабелей, питающих осветительные щиты......... 31
   3. Выбор кабелей, питающих единичные электроприёмники............. 32
6. Расчёт токов короткого замыкания......................................................... 35
7. Выбор автоматических выключателей.................................................... 46
   1. Выбор автоматических выключателей на уровне конечного распределения....................................................................................................... 49
   2. Выбор автоматических выключателей на уровне распределительных щитов 51
   3. Выбор автоматических выключателей на РУ НН ЦТП................... 54
8. Проверка питающих линий на стойкость к токам короткого замыкания 57
   1. Проверка комплектных шинопроводов на стойкость к токам КЗ... 58
   2. Проверка кабельных линий на стойкость к токам КЗ...................... 59
9. Выбор распределительных пунктов........................................................ 62
   1. Выбор силовых распределительных пунктов................................... 63
   2. Выбор осветительных распределительных пунктов......................... 64
   3. Выбор дополнительных компенсирующих устройств......................... 65
   4. Выбор комплектной трансформаторной подстанции........................... 67

Список использованных источников......................................................... 73

ПРИЛОЖЕНИЕ А....................................................................................... 76

ПРИЛОЖЕНИЕ Б........................................................................................ 80

ПРИЛОЖЕНИЕ В........................................................................................ 82

ПРИЛОЖЕНИЕ Г........................................................................................ 85

ПРИЛОЖЕНИЕ Д........................................................................................ 86

ПРИЛОЖЕНИЕ Е........................................................................................ 91

ПРИЛОЖЕНИЕ Ж....................................................................................... 92

ПРИЛОЖЕНИЕ И....................................................................................... 95

ВВЕДЕНИЕ

Любая современная отрасль тесно связана с электроэнергетикой. Электроэнергитика является одной и основ существования промышленности и всей современной жизни человека. Поэтому правильное проектирование системы электроснабжения является залогом качественных условий для работы и жизни.

Проектирование систем электроснабжения требует особого подхода в современной России. Применяются классические методики проектирования, заложенные в двадцатом века. Действует множество стандартов по проектированию в целом системы электроснабжения, так и её частей, например, освещения, как в России, так во всём мире.

Широкий спектр производителей и номенклатуры изделий и устройств, ими производимых, даёт возможность составить наиболее рациональный вариант системы электроснабжения. В то же время многообразие стандартов, по которым производятся элементы системы электроснабжения, а также различие в форме предоставления информации от завода-изготовителя, делает правильный выбор затруднительным и вносит некоторую путаницу при выборе оптимального варианта.

Данный курсовой проект посвящён проектированию системы внутрицехового электроснабжения токарного участка цеха металлоизделий машиностроительного завода.
